早上好，我的网工朋友。

机房布线，乍看之下似乎只是一个简单的接线工作，但实际操作中却关乎到整个网络系统的稳定性、安全性和未来的可扩展性。

一个良好的布线设计不仅能减少信号干扰，提高数据传输效率，还能大幅度提升机房的维护和管理便利性。

随着业务的增长和技术的进步，机房的布线系统必须具备灵活性和可扩展性，以支持未来的设备升级和网络扩展。

因此，了解并掌握机房布线的基本原则和最佳实践，是每一位网络工程师不可或缺的技能。

到底怎么布线，还真有说法。

今日文章阅读福利：《 机房建设方案(详细版) 》

为了让你学得更明白，准备了一份长达69页的机房建设案例送给你。私信我，发送暗号“机房建设”，即可获得资源。

01 机房布线，你懂多少?

机房布线，乍一听可能只是简单的拉线、接线工作，实则涉及到网络的稳定性、安全性以及未来的可扩展性。

机房，通常指的是存放服务器、网络设备、存储设备等IT基础设施的物理空间。

机柜是机房内用于安装和存放这些设备的标准化框架。

机架则是机柜内部用于固定设备的垂直框架系统。

布线不仅仅是将各种线缆连接到相应的设备上，它还关系到整个网络系统的可靠性和性能。良好的布线可以减少信号干扰，提高数据传输效率，同时也便于后期的维护和管理。

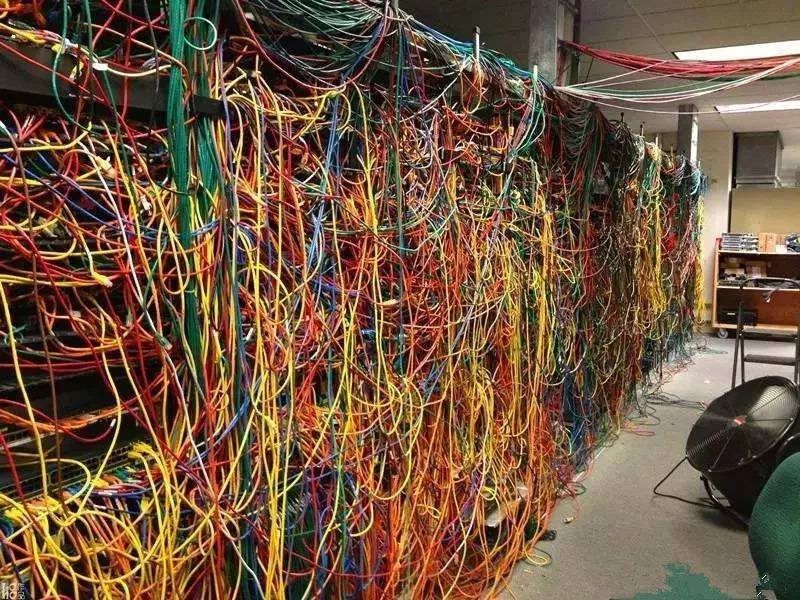

网络布线的质量直接影响到网络的稳定性。杂乱无章的布线可能导致信号衰减、电磁干扰，甚至设备故障。一个有序、规范的布线系统可以最大程度地减少这些问题的发生。

一个易于维护的布线系统可以大大减少故障排查和修复的时间。清晰的标签、合理的线路布局和易于访问的设备位置，都是确保机房可维护性的关键因素。

随着业务的发展和技术的更新，机房的布线系统需要具备一定的灵活性和扩展性。合理的布线设计可以方便未来的设备升级和网络扩展，避免因布线问题导致的重复施工。

02 机房布线的基本原则

根据网络拓扑结构和设备情况整理网线:

布线工作应基于网络的拓扑结构和现有设备的具体需求。合理的布线路径可以减少信号衰减，避免不必要的信号干扰。

电源线与网线分离原则:

为了避免电磁干扰，电源线和数据线应当物理分离。这不仅有助于提高网络传输的稳定性，也是保障设备安全的重要措施。

设备放置的合理性:

设备在机柜中的放置应考虑到散热、维护和访问的便利性。避免设备相互挤压，确保足够的空间进行日常的检查和维护工作。

设备编号与线路标识的重要性:

对机柜内的设备进行编号，并对每一根线路进行明确的标识，可以大大提高后期维护的效率。清晰的标识系统使得快速定位问题和进行故障排查成为可能。

不同连线的识别方法:

不同类型的连接线，如直通线、交叉线、专线等，应有不同的识别方法。这有助于技术人员快速识别线路类型，避免在维护过程中出现混淆。

预留足够的线缆长度:

在布线时，应预留适当的线缆长度，以适应设备位置的调整和未来的扩展需求。过短的线缆可能导致布线紧张，而过长的线缆则可能引起混乱。

定期检查与维护:

即使布线工作完成，定期的检查和维护也是必不可少的。这有助于及时发现并解决潜在的问题，保持布线系统的长期稳定运行。

03 布线，是门艺术

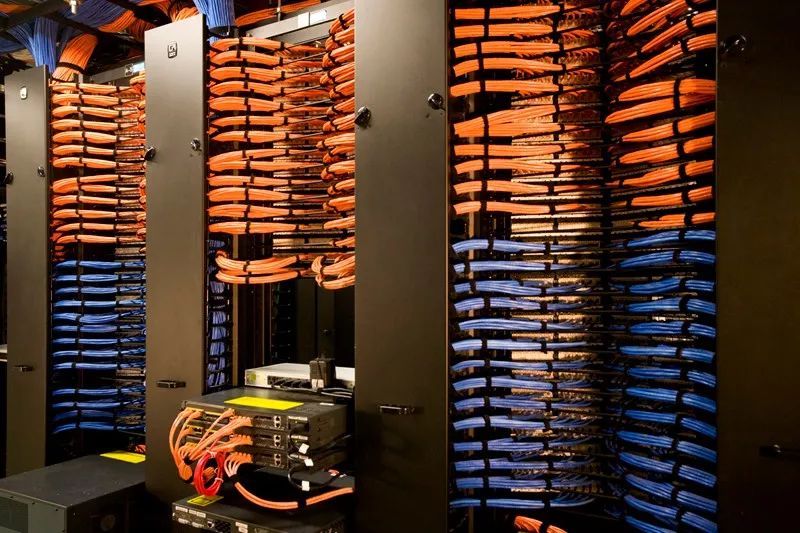

布线不仅仅是一项技术活，更是一门艺术。

走线架：走线架是一种专门设计用于引导和固定线缆的设备。通过合理布局走线架，可以有效地管理线缆走向，减少线缆杂乱和交叉，提高布线效率。

线桥：线桥是机柜内部用于固定线缆的凸起结构。它可以帮助您在机柜内部创建清晰的线缆路径，避免线缆直接悬挂或散乱。

绕线盘：绕线盘通常用于整理和固定光纤等细小线缆。使用绕线盘可以避免线缆缠绕和打结，保持线缆的整洁和有序。

进（走）线筒：进（走）线筒是机柜隔板上用于引导线缆的通道。正确使用进（走）线筒可以确保线缆在不同分舱间有序过渡，避免线缆混乱。

扎带和标签：扎带是固定线缆的常用工具，而标签则用于标识线缆的来源和用途。规范使用扎带和标签，可以大大提高布线的可读性和可维护性。

虽然扎带可以有效地固定线缆，但过度捆绑可能导致线缆损伤或难以管理。合理使用扎带，避免不必要的过度捆绑。

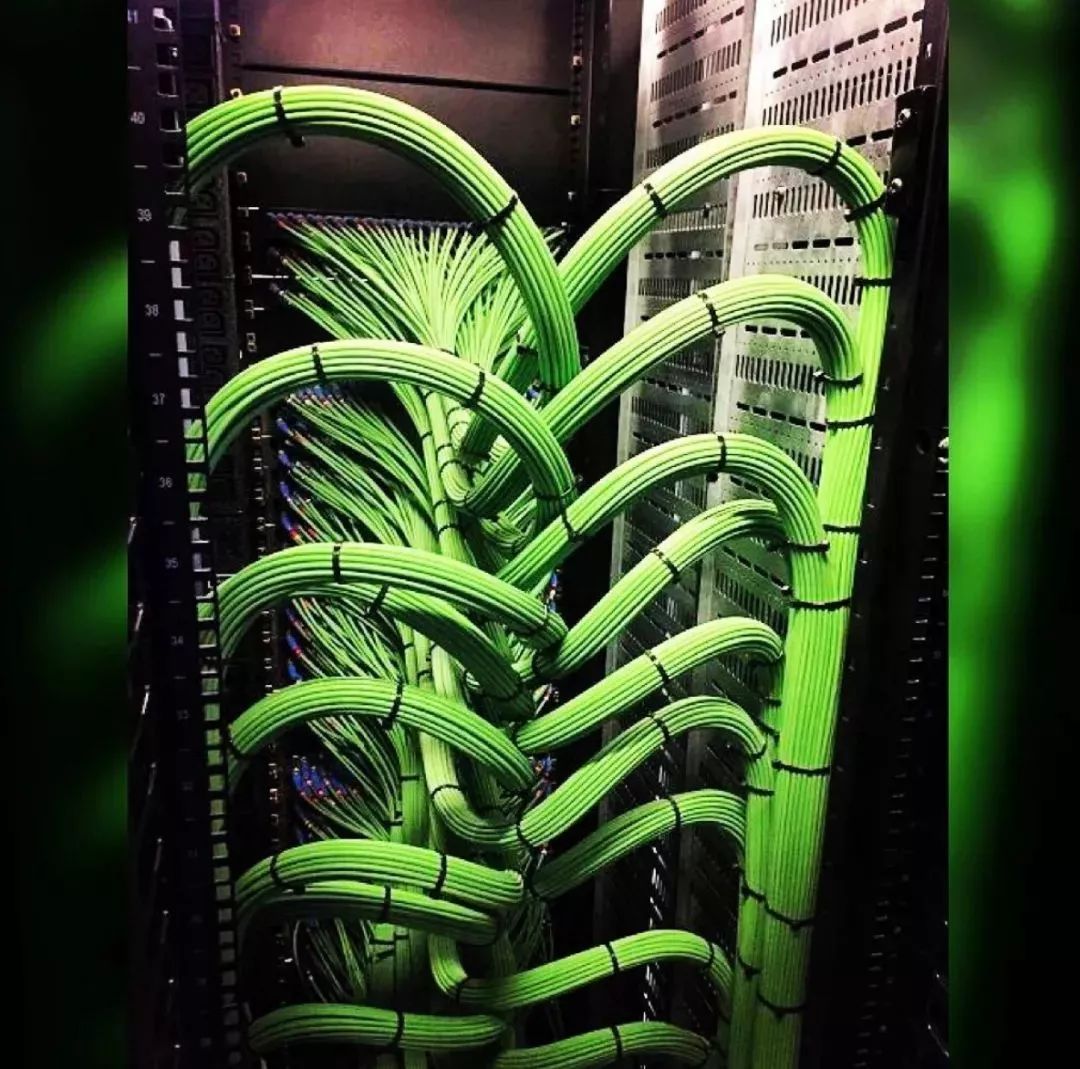

美观性与扩展审查：在追求布线功能性的同时，也不可忽视其美观性。整洁的布线不仅令人赏心悦目，也反映了运维团队的专业水平。

在布线时，应考虑到机房未来可能的扩展需求。预留足够的空间和线缆长度，以适应未来设备增加或更新。

定期对布线系统进行审查和调整，确保其始终符合最新的运维需求和安全标准。

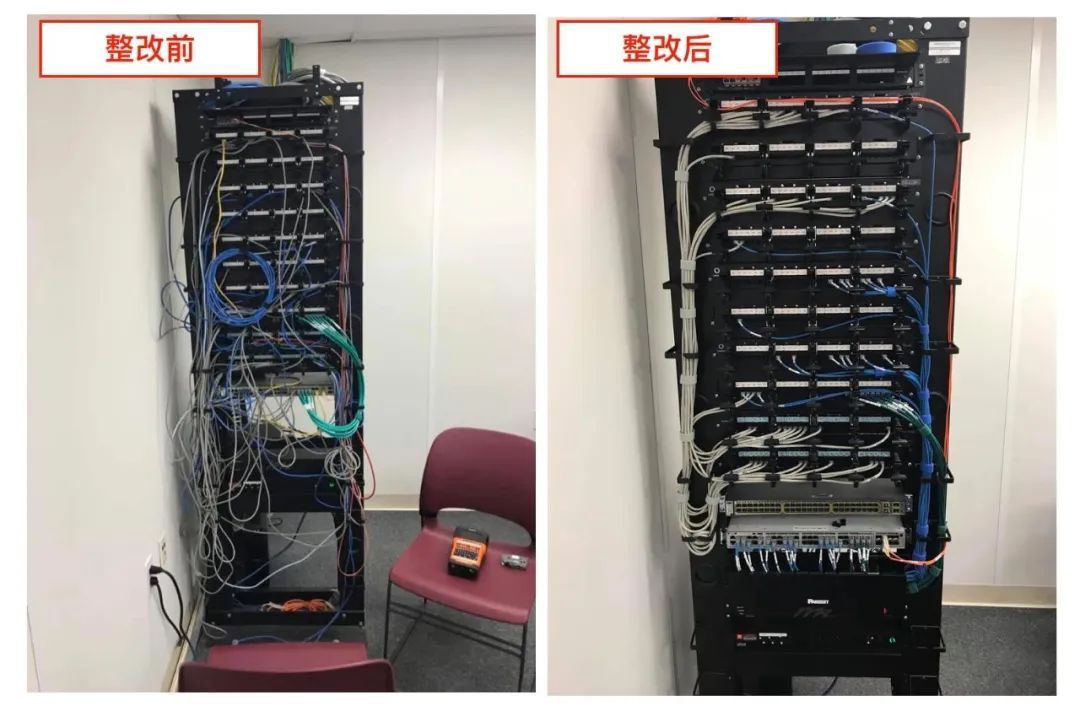

04 机柜整理的详细步骤

01 前期准备

• 评估现有设备和线缆的布局

• 确定整理的目标和预期效果

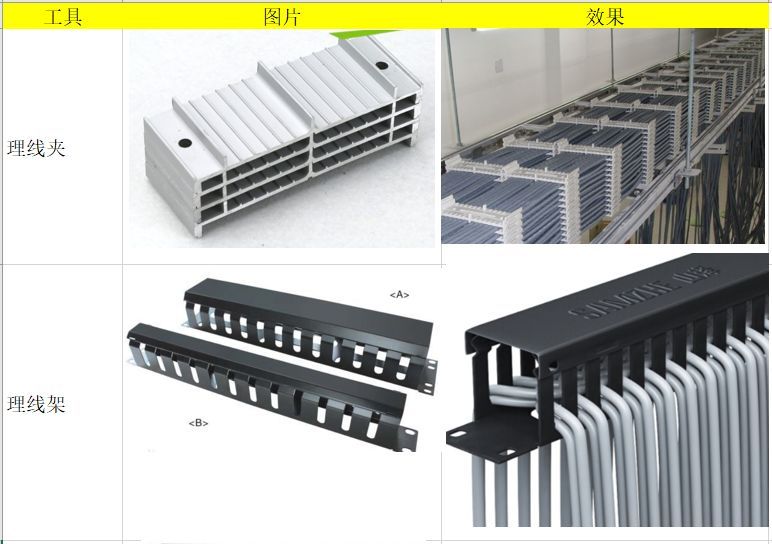

• 准备必要的工具和材料，如理线夹、理线架、桥架固定器、线卡、扎带、胶布、水晶头及线处理设备

尤其重要的是准备充足的标签纸，以便于后续的线路标识工作。

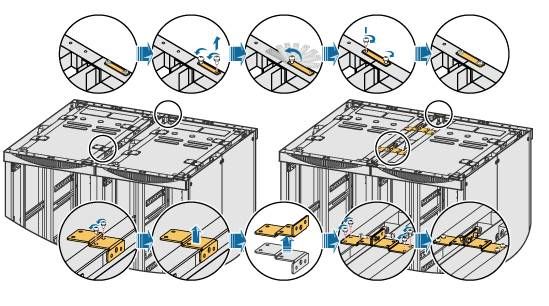

02 安装机柜

• 使用随机附带的螺丝和螺母将固定架上紧

• 根据需要，将机柜扳倒并安装活动轮子，以便于移动

• 调整和添加挡板，确保设备位置的合理性

03 整理线路

• 将网线按组分类，并确保组数与机柜后面理线架的个数相匹配

• 捆扎电源线，并从机柜后部的通线孔插入，通过理线架进行管理

• 确保线路的整齐和有序，避免交叉和混乱

04 固定设备

• 调整机柜内的挡板到合适的位置，以便在不开门的情况下也能观察到设备的运行状态

• 根据设备的多少和大小，适当添加挡板，并在挡板间留出足够的空隙

• 按照预先规划的布局，将交换设备、路由设备等放置到位

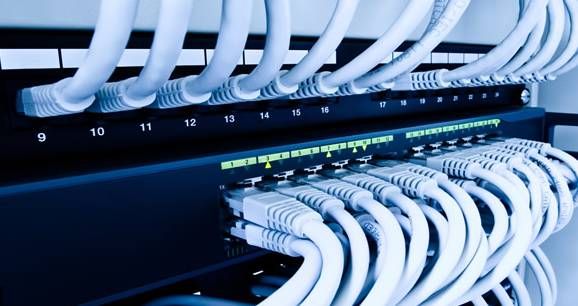

05 网线贴标

• 使用即时贴缠绕到网线上，并用笔在其上标注房间号或用途

• 确保标识的简单易懂，便于快速识别和维护

• 对特殊用途的线缆，如交叉网线，使用不同颜色的即时贴进行区分

06 后期检查与维护

整理完成后，进行彻底的检查，确保所有线路都已正确固定和标识。此外，建立定期的检查和维护机制，以保持机柜的长期整洁和有序。
