五分钟了解企业的网络架构

企业网络架构介绍

企业网络有很多种，像公司网络、教育网络、政府网络以及金融网络，不同场景下对网络的要求也有所不同

企业网络分类

• 公司网络

  ​ 特点：比较注重成本

• 教育网络

  ​ 特点：市、省教育局连接

• 政府网络

  ​ 特点：稳定、安全性（保密性）高

• 金融网络

  ​ 特点： 时效性、安全性

如何实现企业网络的远程互联呢？

• 专线
• VPN

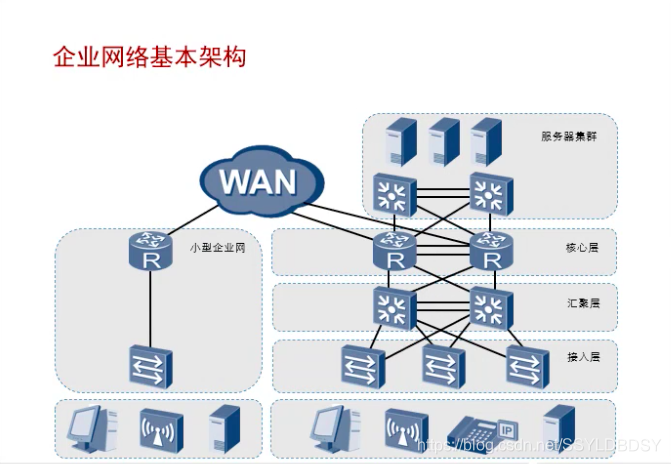

企业网络架构

企业的网络架构主要分为两种，一种是适用于小型企业的扁平化的企业架构，另一种则是适用于中大型企业的层次化的企业架构。

扁平化的企业架构

一般来说，网络终端接入数量比较少，且对网络要求比较低时，会选择扁平化的企业结构

• 优点

  • 部署简单（结构简单）、成本低（设备比较少）

• 缺点

  • 扩展性差
  • 可靠性低，容易出现单点故障（可以使用双出口的方式解决，选择两个供应商）
  • 流量瓶颈

名词解释：

单点故障：无线路由器连接到运营商的链路出现故障，即使终端显示信号是满格的，也无法连接到网络。

流量瓶颈：设备存在吞吐量的限制（每秒能够收发多少数据），当连接的终端数量较大时，带宽相对来说就被限制了

层次化的企业架构

当公司对网络的要求比较高时，会选择层次化的企业架构

• 层次
  • 终端：通信的发起或接收的设备，PC、IP电话、平板、服务器
  • 接入层——将终端的设备连接到网络中（在此层扩展）
  • 汇聚层（非必要）——将接入层的流量汇聚起来，方便做流量控制
  • 核心层——负责数据的高速转发、对设备性能要求高
• 优点
  • 可靠性好：多台设备、多条链路，导致冗余性很好，终端可以通过多条链路收发数据
  • 方便排障：因为网络有分层，所以可以做到故障的分层排查
  • 扩展性好：如果要增加终端的接入，可以在接入层多加一台交换机
• 缺点
  • 成本高、架构复杂、需要专员进行网络的维护
