单臂路由（不同vlan之间通信）

目录



 一、单臂路由概述

 二、操作步骤及命令

三、验证不同vlan之间可以通信

四、总结

---

---

 一、单臂路由概述

1、概念
     单臂路由（router-on-a-stick）是指在路由器的一个接口上通过配置子接口（或“逻辑接口”，并不存在真正物理接口）的方式，实现原来相互隔离的不同VLAN（虚拟局域网）之间的互联互通。

2、单臂路由优点
     可以实现原来不同VLAN之间的互联互通。

3、单臂路由子接口
     路由器的物理接口可以被划分成多个逻辑接口，这些被划分后的逻辑接口被形象的称为子接口。值得注意的是这些逻辑子接口不能被单独的开启或关闭，也就是说，当物理接口被开启或关闭时，所有的该接口的子接口也随之被开启或关闭。

链路类型
交换机连接主机的端口为access链路
交换机连接路由器的端口为Trunk链路

在以太网上实现中继，有两种封装类型（格式）

1、ISL(Cisco私有标准）

2、IEEE802.1q  （公有）

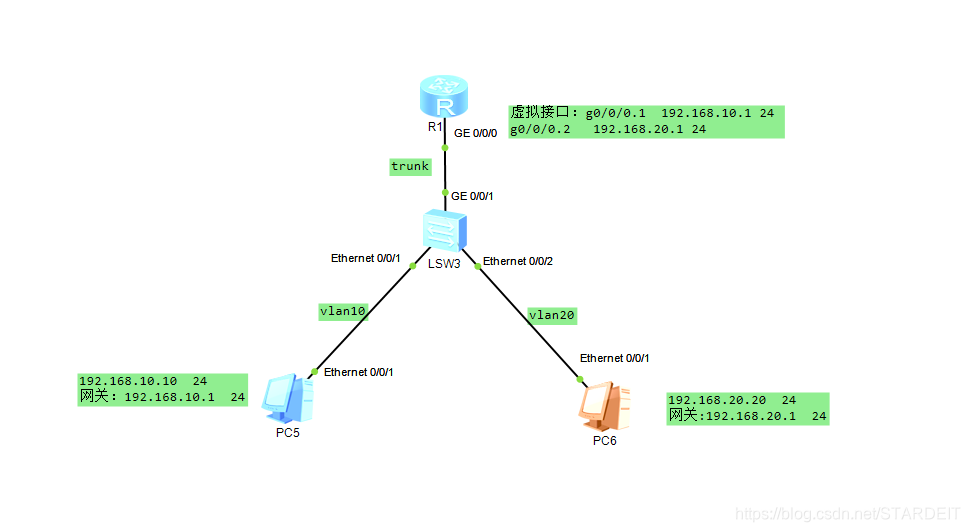

 二、操作步骤及命令

 sw1


<Huawei>undo terminal monitor   //关掉提示消息
<Huawei>system-view     //进入系统视图
[Huawei]sysname sw1    //把名字改为sw1
[sw1]user-interface console 0
[sw1-ui-console0]idle-timeout 0 0    //设置会话永不超时
[sw1-ui-console0]q
[sw1]vlan batch 10  20   //创建vlan 10  20
[sw1]int e0/0/1    //进入接口
[sw1-Ethernet0/0/1]port link-type access    //接口设置为access链路类型
[sw1-Ethernet0/0/1]port default vlan 10   //将接口划分为vlan10
[sw1-Ethernet0/0/1]int e0/0/2    进入接口
[sw1-Ethernet0/0/2]port link-type access   //接口设置为access链路类型
[sw1-Ethernet0/0/2]port default vlan 20   //将接口划分为vlan20
[sw1-Ethernet0/0/2]in g0/0/1    //进入接口
[sw1-GigabitEthernet0/0/1]port link-type trunk     //接口设置为trunk链路类型
[sw1-GigabitEthernet0/0/1]port trunk allow-pass vlan 10 20    //允许vlan10  20 通过

R1

<Huawei>undo terminal  monitor   //关掉提示消息
<Huawei>system-view    //进入系统视图
[Huawei]sysname R1      //把名字改为R1
[R1]user-interface console 0
[R1-ui-console0]idle-timeout 0 0    //设置会话永不超时
[R1-ui-console0]q     //退出

[R1]int g0/0/0   //进入接口

[]undo shutdown     //开启物理接口
[R1]int g0/0/0.1      //进入虚拟子接口
[R1-GigabitEthernet0/0/0.1]vlan-type dot1q 10 default     //封装类型802.1q   接口划分为vlan10
[R1-GigabitEthernet0/0/0.1]ip address 192.168.10.1  24    //配置ip地址及子网掩码长度
[R1-GigabitEthernet0/0/0.1]int g0/0/0.2      //进入虚拟子接口
[R1-GigabitEthernet0/0/0.2]vlan-type dot1q 20 default     //封装类型802.1q   接口划分为vlan20
[R1-GigabitEthernet0/0/0.2]ip address 192.168.20.1  24    //配置ip地址及子网掩码长度

三、验证不同vlan之间可以通信

 结果：不同vlan之间通信成功

四、总结

     首先分配ip地址和网关地址，在二层交换机接口上设置/划分vlan，然后在路由器上对应的两个虚拟接口分别配置网关地址。
