二层交换机链路聚合（同一vlan通信）

目录

 一、理论

二、操作步骤及命令

---



 一、理论

 区分如何实现不同vlan通信：

1、单臂路由技术:当只有二层交换机时，又要实现不同vlan间通信时，需要用到单臂路由技术。

2、三层交换实现不同vlan间路由: 三层交换机可以配置vlanif接口，通过vlanif接口可以配置ip地            址，成为不同vlan 对应的网关，从而实现不同vlan间路由

链路聚合技术原理
        端口绑定技术:链路聚合(Link Aggregation) 是将-组物理接口捆绑在一 起作为一个逻辑接口来增加带宽的一种方法，又称为多接口负载均衡组(Load Sharing Group)或链路聚合组(Link Aggregation Group) ，通过在两台设备之间建立链路聚合组，可以提供更高的通讯带宽和更高的可靠性。链路聚合不仅为设备间通信提供了冗余保护，而且不需要对硬件进行升级。

链路聚合实现条件
链路聚合/端口聚合/端口绑定实现的条件:

1、每个Eth-Trunk接口下最多可以包含8个成员接口。

2、成员接口不能配置任何业务和静态MAC地址。

3、成员接口加入Eth-Trunk时， 必须为缺省的hybrid类型接口。

4、Eth-Trunk接口不能嵌套，即成员接口不能是Eth-Trunk。

5、 一个以太网接口只能加入到一个Eth-Trunk接口， 如果需要加入其它Eth-Trunk接口，必须先退出原来的Eth-Trunk接口。

6、一个Eth-Trunk接口中的成员接口必须是同一类型，例如: FE口和GE口不能加入同一个Eth-Trunk接口。

7、可以将不同接口板上的以太网接口加入到同一个Eth-Trunk.

8、如果本地设备使用了Eth-Trunk,与成员接口直连的对端接口也必须捆绑为Eth-Trunk接口，两端才能正常通信。

9、当成员接口的速率不一致时，实际使用中速率小的接口可能会出现拥塞，导致丢包。

10、当成员接口加入Eth-Trunk后， 学习MAC地址时是按照Eth-Trunk来学习的， 而不是按照成员接口来学习的。

链路聚合的分类
        端口聚合又称链路捆绑。分为二层和三层，二层链路捆绑针对二层交换机，形成的链路不带IP地址功能。三层链路捆绑针对三层交换机，形成的链路带IP地址功能。

        二层交换机接口只能是二层性质的，接口链路类型可以设置为trunk或者access，三层交换机接口必须是二层性质和三层性质二选一，若三层交换机接口性质为三层，那将不可以设置链路类型为trunk或access。

三种接口速率：Ethernet接口----接口速率为10M带宽

                         fastethernet接口----接口速率为100M带宽

                         gethernet接口----接口速率为1000M带宽

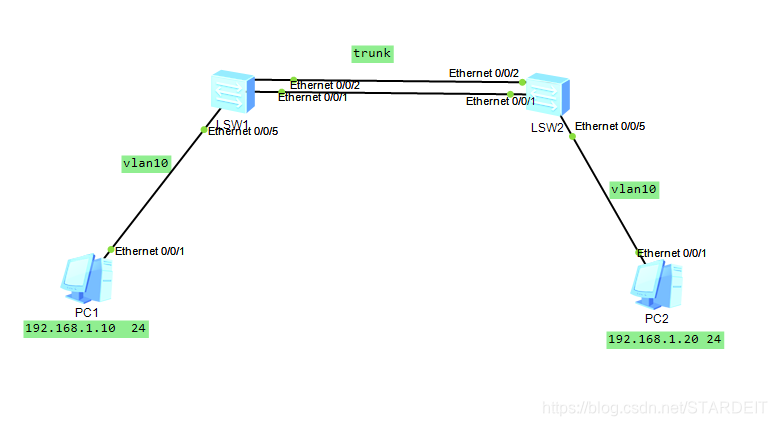

二、操作步骤及命令

 display stp  brief    //看生成树的转发记录

sw1配置（二层交换机）

 [ ]interface Eth-Trunk 1  //创建Eth-Trunk组1
[ ]int e0/0/1 //进入接口e0/0/1
[ ]eth-trunk 1 //将接口e0/0/1加入到Eth-Trunk组1
[ ]int e0/0/2  //进入接口e0/0/2
[ ]eth-trunk 1  //将接口e0/0/2加入到Eth-Trunk组1
[ ]display eth-trunk  1//查看eth-trunk 1成员数，看配置是否成功
[ ]vlan 10  //创建vlan10
[ ]int e0/0/5   //进入接口e0/0/4
[ ]port link-type access  //将e0/0/5接口类型设置成access
[ ]port default vlan 10 //将接口e0/0/5划分进vlan10
[ ]int eth-trunk 1 //进入 eth-trunk组 1
[ ]port link-type trunk //将eth-trunk组1接口类型设置成trunk
[ ]port trunk allow-pass vlan 10 //设置白名单vlan 10


sw2配置（二层交换机）

[ ]interface Eth-Trunk 1  //创建Eth-Trunk组1
[ ]int e0/0/1 //进入接口e0/0/1
[ ]eth-trunk 1 //将接口e0/0/1加入到Eth-Trunk组1
[ ]int e0/0/2  //进入接口e0/0/2
[ ]eth-trunk 1  //将接口e0/0/2加入到Eth-Trunk组1
[ ]display eth-trunk  1//查看eth-trunk 1成员数，看配置是否成功
[ ]vlan 10  //创建vlan10
[ ]int e0/0/5   //进入接口e0/0/5
[ ]port link-type access  //将e0/0/5接口类型设置成access
[ ]port default vlan 10 //将接口e0/0/5划分进vlan10
[ ]int eth-trunk 1 //进入 eth-trunk组 1
[ ]port link-type trunk //将eth-trunk组1接口类型设置成trunk
[ ]port trunk allow-pass vlan 10 //设置白名单vlan 10

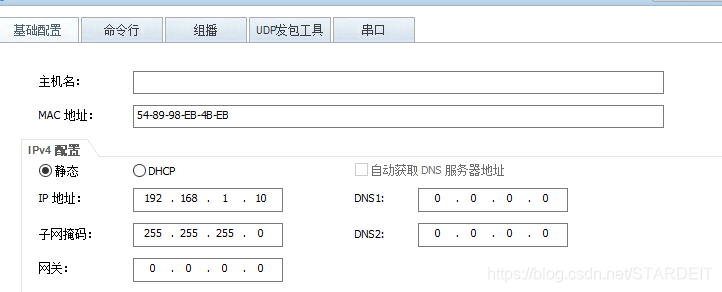

pc1

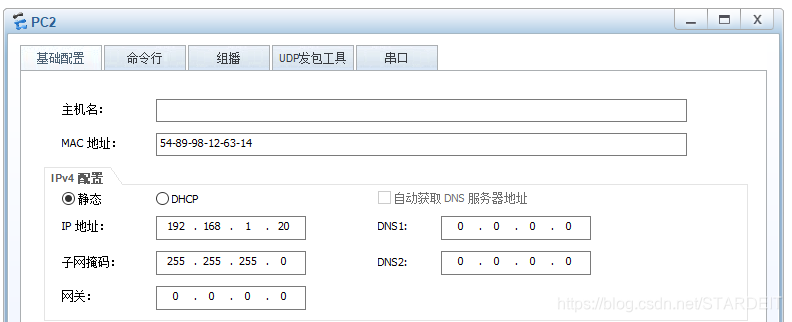

pc2

结果检测：

 结果：pc1可以ping通pc2
