一、STP是什么

STP是Spanning Tree Protocol（生成树协议）的简称。它是一种网络协议，用于在具有冗余路径的局域网中，防止网络出现环路并确保数据在网络中的可靠传输。通过生成树协议，网络中的交换机可以自动选择一条最优路径，并阻塞冗余路径，从而避免网络中的数据包重复发送和无限循环。STP是IEEE 802.1D标准中定义的一种协议，它通过交换机之间的BPDU（Bridge Protocol Data Unit）信息交换和决策算法，来建立并维护一个无环的网络拓扑结构。

二、如何切换STP的模式

要切换STP（Spanning Tree Protocol）的模式，需要在网络交换机上进行相应的配置。以下是切换STP模式的一般步骤：

进入交换机的命令行界面。这可以通过通过串行连线或者远程登录等方式进行。
切换到全局配置模式。通常可以使用命令"enable"或者"configure terminal"来切换到全局配置模式。
进入交换机的接口配置模式。使用命令"interface interface_name"来选择要配置的接口。例如，如果要配置GigabitEthernet1/0/1接口，可以使用命令"interface gigabitethernet1/0/1"。
切换STP模式。使用命令"spanning-tree mode mode_name"来切换STP的模式。常见的STP模式包括：

PVST（Per-VLAN Spanning Tree）：允许每个VLAN有独立的STP实例。
Rapid PVST（Rapid Per-VLAN Spanning Tree）：类似PVST，但支持快速收敛。
MST（Multiple Spanning Tree）：允许将多个VLAN映射到相同的STP实例，减少资源占用。

例如，要将接口GigabitEthernet1/0/1切换到Rapid PVST模式，可以使用命令"spanning-tree mode rapid-pvst"。

重复步骤3和4，直到配置完所有需要切换的接口。
保存配置，并退出交换机的配置模式。使用命令"write"或者"copy running-config startup-config"来保存配置。

请注意，具体的配置命令可能会因交换机型号和操作系统版本而有所不同。建议参考相关厂商的文档或用户手册获取准确的配置命令。

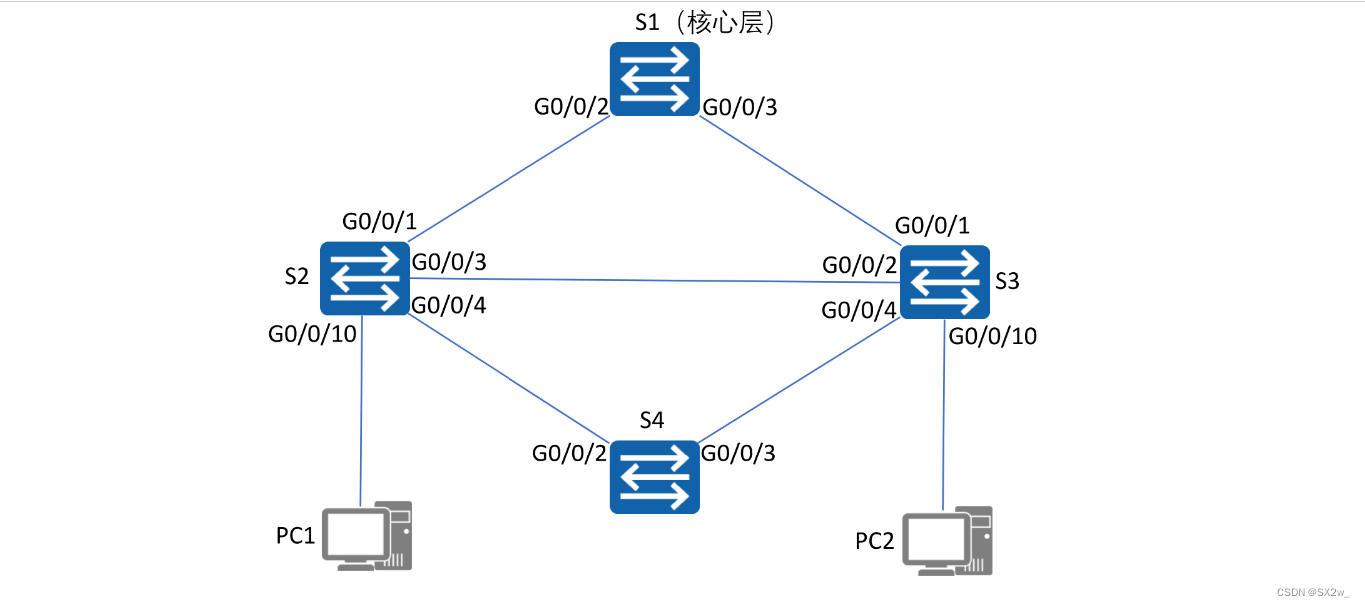

三、项目拓扑图

四、项目任务

任务1.搭建拓扑图

任务2.启用STP

任务3.启用交换机S4

任务4.调整交换机S4

[S1]display stp brief
MSTID Port
Role STP State Protection
0
GigabitEthernet0/0/2
DESI FORWARDING NONE
0
GigabitEthernet0/0/3
ROOT FORWARDING NONE

[S2]display stp brief
MSTID Port
Role STP State Protection
0
GigabitEthernet0/0/1
ALTE DISCARDING NONE
0
GigabitEthernet0/0/3
ROOT FORWARDING NONE

[S3]display stp brief
MSTID Port
Role STP State Protection
0
GigabitEthernet0/0/1
DESI FORWARDING NONE
0
GigabitEthernet0/0/2
DESI FORWARDING NONE

启动STP（Spanning Tree Protocol）的步骤如下：

首先，确保所有网络设备都支持STP。STP是一种链路层协议，可以在网络中防止环路的出现。大多数网络设备都支持STP，但需要确认设备是否已启用STP功能。
确定网络中的根桥。根桥是STP网络中的起点，它负责计算和维护最短路径树。在网络中选择一台设备作为根桥，通常选择性能最好的设备作为根桥。
配置设备上的STP参数。在每个设备上配置STP参数，包括STP模式和优先级设置。STP模式包括以下几种：

PVST（Per VLAN Spanning Tree）：为每个VLAN创建一个独立的最短路径树。
RSTP（Rapid Spanning Tree Protocol）：是STP的一种改进版本，可以更快地收敛网络并提供更好的性能。
MSTP（Multiple Spanning Tree Protocol）：允许在不同VLAN之间共享相同的最短路径树。

在每个设备上启用STP。通过在设备的接口配置中启用STP，设备会在连接的链路上发送STP报文，并与其他设备进行通信来计算最短路径树。
监控STP状态。通过监控STP状态，您可以了解最短路径树的状态以及网络中的链路是否正常。可以使用命令行界面或网络管理工具来监控STP状态。

请注意，STP是一种自动的协议，一旦启用，它会自动计算和维护最短路径树。然而，如果您需要更灵活的控制和配置选项，可以考虑使用RSTP或MSTP。

要启动交换机，您需要执行以下步骤：

确保交换机已正确连接到电源，并确认电源正常工作。
将计算机或网络设备正确连接到交换机的端口上。
找到交换机的管理接口，这通常是一个以太网口或串行口。
使用一个计算机或笔记本电脑连接到交换机的管理接口上。
打开一个网页浏览器，并输入交换机的管理接口的IP地址或域名。
输入正确的用户名和密码登录到交换机的管理界面。
在管理界面中，找到并点击“启动”或“开机”按钮。
等待一段时间，直到交换机的指示灯变为正常工作状态。
检查连接到交换机的设备是否能够正常联网和通信。

请注意，具体的操作步骤可能会因交换机品牌和型号而有所不同。如果您不确定具体的操作步骤，请参考您交换机的用户手册或联系交换机的厂商技术支持。

以下是一些常用的锐捷交换机配置命令：

进入特权模式： enable
进入全局配置模式： configure terminal
配置交换机主机名： hostname <name>
配置交换机管理IP地址： interface vlan 1 ip address <ip address> <subnet mask>
配置默认网关： ip default-gateway <gateway ip address>
配置管理用户： username <username> password <password> privilege 15
配置SSH远程访问： line vty 0 4 transport input ssh
保存配置： write memory

这只是一些基本的配置命令，锐捷交换机支持的命令和功能还有很多，具体的配置命令还需根据实际需求和网络环境进行调整。建议查阅锐捷交换机的官方文档或联系锐捷技术支持获取更详细的配置指南。

调整交换机是指对交换机的配置进行调整和修改，以满足网络需求和优化性能。以下是调整交换机的一些常见方法和步骤：

进入交换机的管理界面：使用SSH、Telnet或串口等方式登录到交换机的管理界面。登录账号和密码通常是预先设定好的。
查看当前配置：使用命令查看当前交换机的配置信息，了解当前交换机的状态和设置。
修改端口配置：根据需要，可以修改交换机上各个端口的配置，包括速率、双工模式、VLAN配置等。
配置VLAN：对于支持VLAN的交换机，可以创建、删除或修改VLAN，将不同的端口划分到不同的VLAN中。
配置链路聚合：对于支持链路聚合的交换机，可以将多个物理连接聚合成一个逻辑链路，提高带宽和可靠性。
配置QoS：根据网络需求，可以配置交换机上的QoS（Quality of Service）策略，对不同类型的流量进行优先级和带宽控制。
更新固件：如果有新的固件版本可用，可以升级交换机的固件，以修复漏洞、增加功能或提升性能。
保存配置：在修改完交换机配置之后，及时保存配置，以防止意外丢失或重启后恢复到默认设置。

需要注意的是，在进行交换机配置调整之前，最好备份当前配置，以备不时之需。此外，对于复杂的网络环境或对交换机不太了解的用户，建议在调整之前参考交换机的用户手册或咨询专业人士。
