STP的配置

一.实验前准备

在进行这个实验的时候，需要了解生成树的工作原理（生成树工作的流程？根交换机的选举原则？桥ID的组成部分？根端口和指定端口的选举过程？），详情可以看上一条博客。

二.设备设置

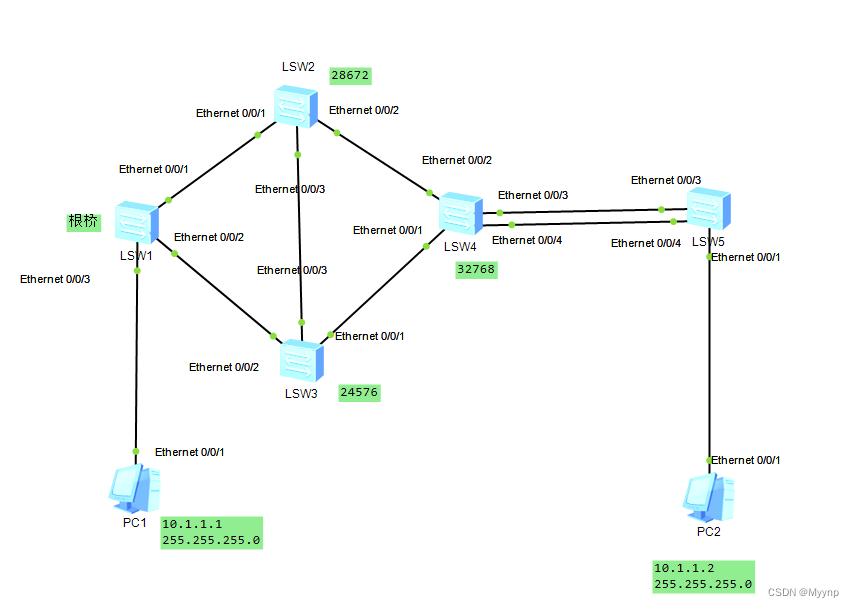

1.建立如下图所示拓扑图并初始化设备

2.修改交换机树运行模式

[LSW1]stp mode stp

【LW2】stp mode stp

【LW3】stp mode stp

【LW4】stp mode stp

【LW5】stp mode stp

3.确定生成树的根（一些例子）

（1）在此实验的拓扑中，我们如果需要确定LSW1为整个网络的根网桥。为了达到这个目的，管理员只需要对LSW1的桥ID优先级（1024的倍数）进行修改。

[LSW1]stp priority 4096

此时LSW2上的E0/0/1;LSW3上的E0/0/2会被选为根端口，因为它们离根网桥最低（RPC最低）。

可以通过display stp brief 查看该交换机上的端口配置。
