一.行业现状

电力通讯铁塔作为支撑电网与通信网络的核心基础设施，普遍具有高度高、分布广、环境复杂等特点。常年暴露于恶劣天气（如台风、冰雪、地震）或受地基沉降、机械振动等因素影响，易发生倾斜甚至倒塌，导致电网瘫痪、通信中断等严重后果。实时监测铁塔倾斜角度至关重要，具体需求如下：

保障基础设施安全

结构稳定性监测：铁塔倾斜可能是由地基变形、外力冲击（如施工碰撞）或材料老化导致，需通过高精度倾角传感器实现全天候监测，避免结构失稳。

灾害预警：微小倾斜肉眼无法识别，但通过实时数据可提前预警，减少因倒塔引发的经济损失与社会影响。

维护电网与通信网络稳定

防连锁故障：铁塔倾斜可能导致导线张力失衡，引发相邻塔体受力异常，倾角监测可预防区域性电力中断。

适配智能电网：倾斜数据可联动电网管理系统，自动调整负载或启动应急预案。

保险合规：保险公司要求部署监测系统作为理赔前置条件。

降低运维成本

预防性维护：通过倾角变化趋势判断是否需要加固地基或更换部件，避免突发事故。

减少抢修损失：实时监测可避免铁塔倒塌导致的抢修停机与高昂重建费用。

货架倾角检测是物流仓储管理中低成本、高回报的安全措施，尤其对高位货架、自动化仓库或高频作业环境至关重要。我司使用物联网技术，开发了一套无人值守的货架倾角监测系统，通过物联网技术检查，可大幅降低事故风险，确保仓储系统稳定运行。

二.倾角监控系统

2.1系统总功能

倾角检测需要一套完整的系统来保证数据可利用。我司研发了一整套倾角监测系统，此系统由前传感器倾角仪，无线传输，报警终端，手机APP，云平台组成。下面会分别介绍无线传输，报警终端，云平台，倾角传感器，以下是这一套系统的框图：

整个系统的使用方式为：在每一个货架上面安装一个倾角传感器，可以使用电池供电，也可以常供电，转输方式可以使用LoRa,LoRaWAN,WIFI,每一组货架前面放一个显示终端，用于显示这电力通讯铁塔的倾斜程度。

2.2无线传输

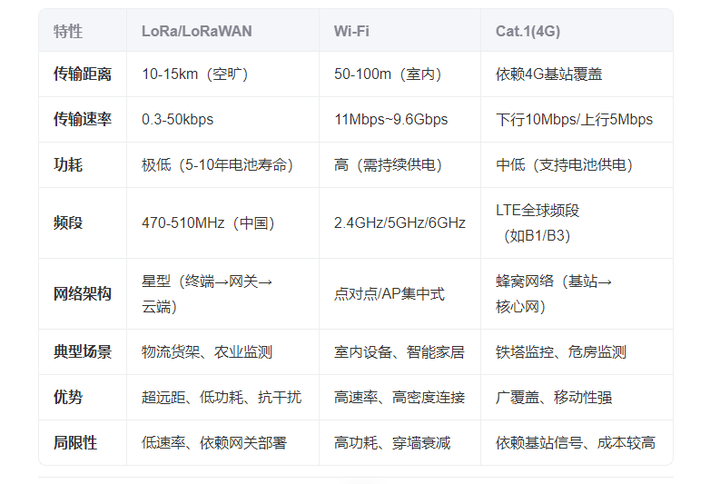

这一个系统里面使用了三种无线传输，分别是LoRa/LoRaWAN,WIFI,CAT1(4G),这三种无线传输会别针对三种使用环境。LoRa/LoRaWAN应对的环境是一个局部大的环境，对传感器功耗要求比较高，转输距离比较远，又要求集中管理的环境，比如说物流货架。WIFI应对的是对传感器功耗要求不高，有WIFI覆盖的一个环境。Cat1(4G)应对的环境是很分散的一个大环境，比如说铁塔，危房。下面分别简单的介绍一下这三种无线传输技术。

2.3云平台

）

2.3.1平台概述

本物联网平台是专为无线倾角传感器设计的综合性管理系统，支持Wi-Fi、LoRa/LoRaWAN和Cat1三种通信协议的设备接入，实现对各类倾角传感器的统一监控、数据管理和智能预警。

2.3.2核心功能

多协议设备接入支持Wi-Fi、LoRa/LoRaWAN、Cat1等多种通信协议的倾角传感器接入自动识别设备类型和通信协议提供标准化的设备接入接口
实时数据监测接收并解析传感器上报的倾斜角度数据（X/Y/Z三轴）实时显示设备状态和倾斜数据提供2D/3D可视化展示界面支持历史数据查询和回放
智能报警管理可设置多级倾斜报警阈值支持短信、邮件、APP推送等多种报警通知方式报警信息分级处理机制报警记录存储和查询
设备全生命周期管理设备注册、配置和分组管理设备状态监控（在线/离线）远程参数配置和固件升级设备维护记录管理
数据分析与报表倾斜趋势分析设备健康状态评估自定义报表生成数据导出功能 2.3.3技术特点
多协议支持 Wi-Fi设备：通过MQTT/HTTP协议接入 LoRaWAN设备：通过LoRa网关接入 Cat1设备：通过蜂窝网络接入
高可靠性设计数据加密传输断网缓存机制负载均衡设计
灵活的部署方案

支持云端部署和本地化部署

提供标准API接口

2.3.4用户价值

统一管理：多种通信协议的设备统一管理平台

实时预警：及时发现安全隐患，避免事故发生

降低成本：减少人工巡检成本，提高管理效率

决策支持：基于数据分析的设备健康评估

2.3.5系统架构

设备层：各类无线倾角传感器

通信层：Wi-Fi/LoRaWAN/Cat1网络

平台层：数据接收、处理、存储和分析

应用层：Web管理端、移动APP、API接口

2.4倾角传感器

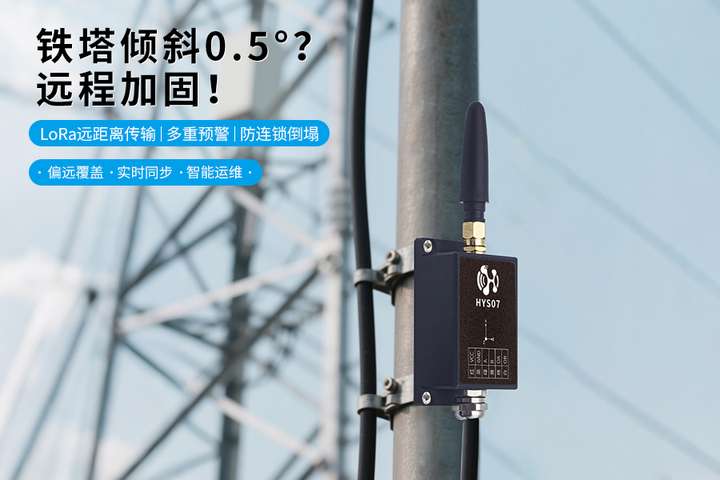

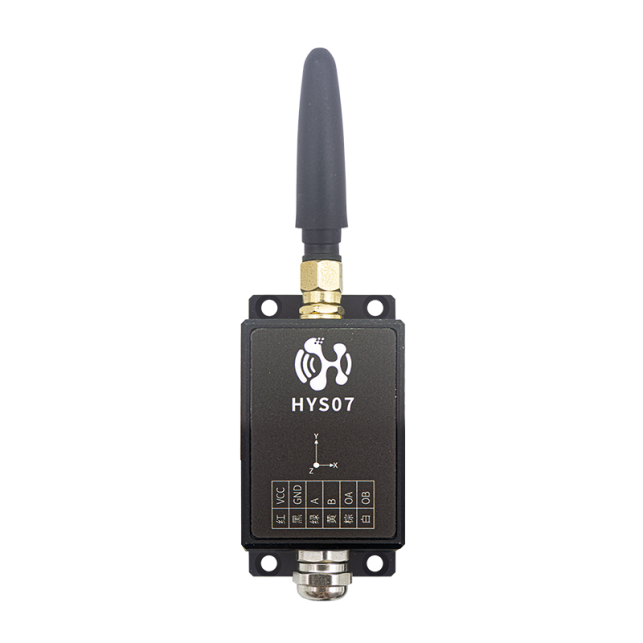

HYS07倾角传感器，具有高精度、低功耗、稳定性强等特点，能够实时监测物体的倾斜状态，并通过LoRa/LoRaWAN/Cat1/WIFI网络实时上报数据至云端平台，便于用户远程监控和管理。该款产品采用金属外壳，搭载大容量电池，可选外接电源，同时具备智能报警功能，支持TCP、UDP、MQTT等多种协议，内置SD卡，支持断网自动补发数据功能，可广泛应用于楼宇建筑、地质勘查、铁塔监测、智慧城市、工业自动化等行业。
