基于RK3568实现MPP+QT远程推拉流监控项目 （一）项目大纲

项目简介

本次项目使用的是瑞芯微RK3568的开发板作为芯片，MIPI摄像头作为视频流的采集编码处理、并用QT作为前端操作界面。
本项目的功能包括采集摄像头数据并利用MPP编码推流到RTMP、SRT、RTSP流媒体服务器。
支持MPP解码远程传输的H264码流，并渲染到QT界面上。同时可以通过QT编辑流媒体推流地址、拉流地址。

支持的协议包括：
推流：支持RTMP协议、SRT协议、RTSP协议
拉流：支持RTMP协议、UDP协议、SRT协议
渲染：支持QImage渲染(CPU渲染)

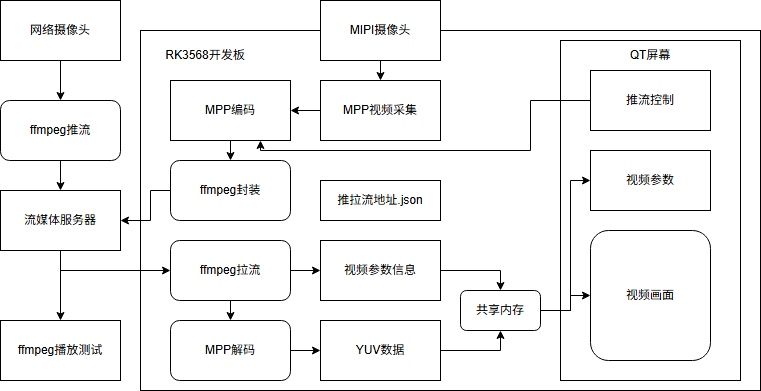

项目总体流程图

推流过程：

计划实现两种视频来源

1. 网络摄像头
   例如本地电脑的摄像头，通过win下的ffmpeg，经过RTMP协议推流到流媒体服务器
2. MIPI摄像头
   使用MPP接口采集并编码开发板连接的MIPI摄像头数据，经过ffmpeg封装后推流到流媒体服务器

拉流过程：

1. 使用ffmpeg拉流服务器视频，同时解析视频流的参数信息，存入共享内存
2. 使用MPP解码视频流，获取YUV格式视频数据，存入共享内存

渲染过程

1. 取出共享内存中的视频参数数据，通过QLabel渲染到屏幕
2. 取出共享内存中的YUV数据，包装为OpenCv，转换为RGB格式，通过QImage渲染到屏幕

项目功能拆解

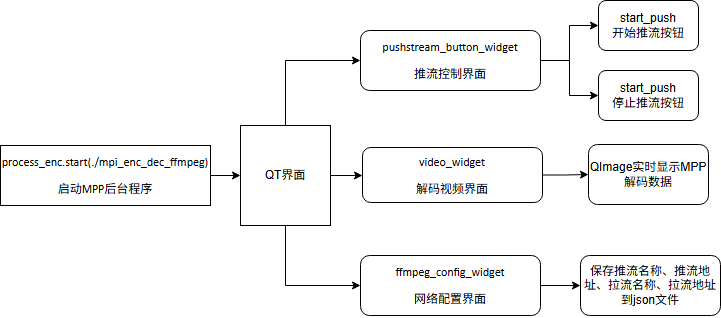

QT界面程序

QT界面分别有pushstream_button_widget界面、ffmpeg_config_widget界面、video_widget界面和process_enc.start(./mpi_enc_dec_ffmpeg)来启动MPP程序。

1. ffmpeg_config_widget
   主要功能是从界面上获取push_name(推流流媒体名称)、push_address(推流流媒体地址)、recv_name(拉流流媒体名称)、recv_address(拉流流媒体地址)的数据并存储到url_address_manage.json文件。
2. pushstream_button_widget
   主要功能是通过QTableView显示Url_Name(拉流名称,从url_address_manage.json获取)、Url_Address(拉流地址,从url_address_manage.json获取)、Url_Protocol(拉流协议), 同时还支持start_push按钮、stop_push按钮来控制推流逻辑(start_push按钮可以开始推流, stop_push按钮来停止推流)。
3. video_widget
   通过QImage实时渲染共享内存的MPP解码的视频数据, 并实时显示远程摄像头的参数, 这其中包括了摄像头的分辨率、拉流流媒体地址(url_address)、拉流流媒体协议(Protocol)、流媒体视频编码格式(encodeType)。

MPP后台程序

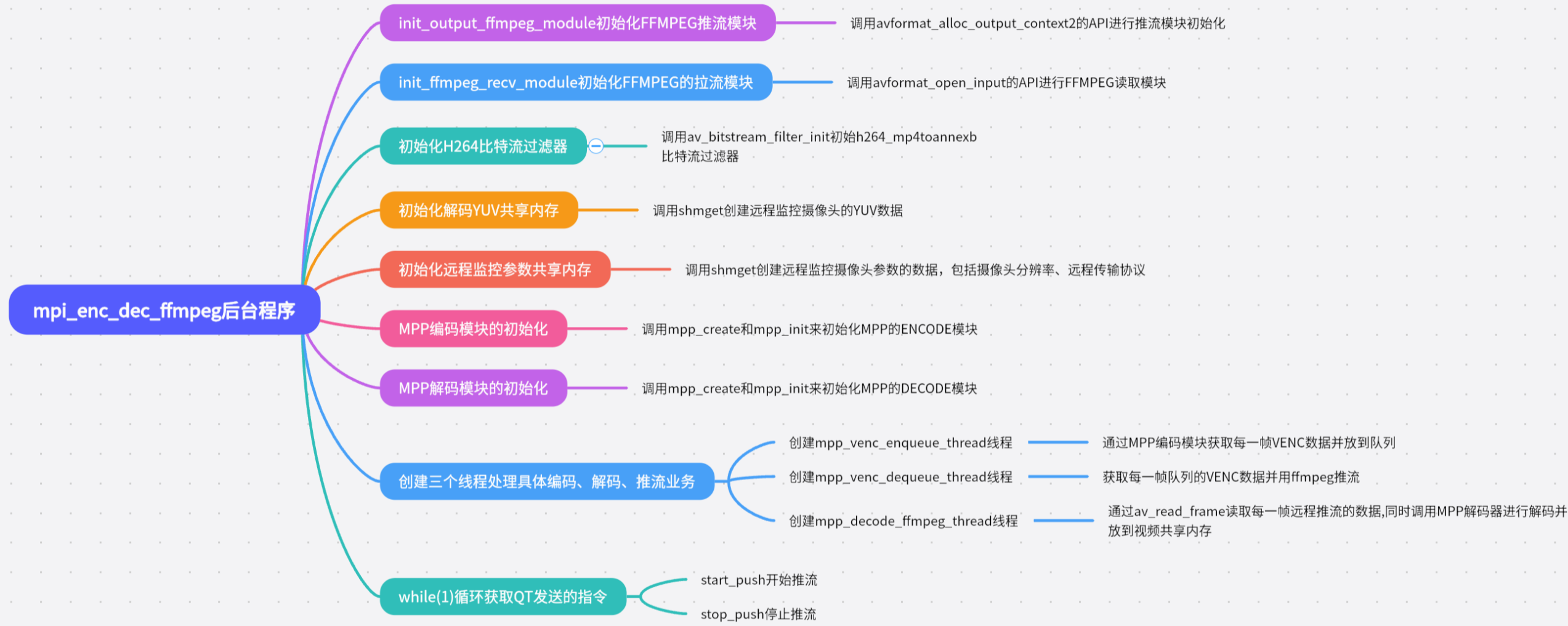

上图是MPP后台程序的思维框图,这里面包括9个重要步骤, 包括: init_output_ffmpeg_module初始化FFMPEG推流模块、init_ffmpeg_recv_module初始化FFMPEG的拉流模块、初始化H264比特流过滤器、初始化解码YUV共享内存、初始化远程监控参数共享内存、MPP编码模块的初始化、MPP解码模块的初始化、创建三个线程处理具体编码解码推流业务、while(1)循环获取QT发送的指令

1. 初始化FFMPEG推流模块 (init_output_ffmpeg_module)
   准备FFmpeg以向流媒体服务器发送数据。此步骤主要包括：根据推流地址创建推流上下文、配置视频流参数、建立网络连接，并发送媒体头部信息，使模块进入待命状态。
2. 初始化FFMPEG拉流模块 (init_ffmpeg_recv_module)
   准备FFmpeg以从服务器或文件接收数据。此步骤主要包括：连接到媒体源、解析其包含的视频/音频流信息，并找到和打开相应的解码器，为解码做好准备。
3. 初始化H264比特流过滤器
   解决视频数据格式的兼容性问题。此步骤加载一个FFmpeg过滤器（h264_mp4toannexb），用于将从文件容器（如MP4）中取出的H.264流转换为网络传输或解码器所需的标准格式（Annex B）。
4. 初始化解码YUV共享内存
   创建一块用于在后台和前台UI之间高效传递视频画面的内存区域。解码后的原始YUV图像帧会直接写入这块内存，UI则从中读取并渲染，避免了大量数据拷贝带来的性能开销。
5. 初始化远程监控参数共享内存
   创建一块小型的共享内存，用于在后台和前台之间同步视频流的元数据（如分辨率、帧率、协议等）。UI通过读取这块内存来更新界面上的信息显示。
6. MPP编码模块的初始化
   配置并准备硬件编码器。通过调用MPP（Media Process Platform）库，将视频编码这个高消耗任务交由专门的硬件处理，从而大幅降低CPU使用率，提升性能。
7. MPP解码模块的初始化
   配置并准备硬件解码器。利用MPP硬件加速能力来解码接收到的视频流，可以更高效地将压缩数据转换为原始YUV图像，同样是为了降低CPU负载。
8. 创建三个线程处理业务
   将核心任务并发执行以避免阻塞。程序会创建三个独立的线程：一个负责将原始数据送入硬件编码器，一个负责将编码后的数据打包推流，另一个则负责拉取并解码远程视频流。
9. while(1)循环获取QT指令
   作为后台的主控循环，监听前端UI发来的用户指令。例如，当用户点击“开始”或“停止”时，此循环会接收到start_push或stop_push等指令，并据此来启动或停止对应的媒体处理线程。
