DICOM：C-GET与C-MOVE对比剖析

转载自：http://blog.csdn.net/zssureqh/article/details/46868695

背景：

之前专栏中介绍最多的两款PACS分别是基于dcmtk的dcmqrscp以及Orthanc，和基于fo-dicom的DicomService（自己开发的），该类应用场景都是针对于局域网，因此在使用DIMSE-C各项服务时并未遇到的复杂问题，学习和使用成本相对较低。通过近一年的时间也已经对C-ECHO、C-FIND、C-STORE、C-MOVE、N-PRINT等各项服务都进行了详细介绍，并且从DICOM标准来看C-MOVE服务可以包含C-GET，因此今天之前专栏中从未介绍过C-GET服务。
近期由于项目需要，开始频繁接触基于dcm4che的dcm4chee服务。通过托管于JBoss AS应用服务器中dcm4chee可以为互联网用户提供DICOM服务（注意区别于之前介绍的Orthanc的RESTful服务，以及DICOM标准中的WADO协议）。通过直接将DICOM服务部署到外网主机中来实现web的PACS服务，因为DICOM协议本身是建立在TCP上，所以从理论上这种DICOM服务的web化是可行的。
起初在对接C-FIND、C-STORE等服务时也很顺利，与常规的局域网操作完全相同，无非就是访问的对端AE节点IP地址是公网IP而已。但是在进行C-MOVE操作时，却总是无法成功。

dcm4chee的AE Title配置服务：

起初以为dcm4chee对C-MOVE的实现有问题，于是自己在本地Ubuntu虚拟机中搭建部署了一套dcm4chee服务。通过单步调试，以及检索dcm4che官网，找到了部分线索：dcm4che的AE Title Configuration Service。
如官网中所述，dcm4chee由于部署到互联网中，相较于局域网需要配置SCU和SCP各自AETitle信息的情形，dcm4chee额外添加了一种自动配置模式，即如果请求端（即任何SCU）开放的端口是104或11112，dcm4chee会自动将该SCU客户端的AETitle添加到配置中，允许其与dcm4chee建立连接。按照官方说明，修改请求端的端口为11112，再次尝试。C-FIND依然可以返回结果，而C-MOVE却始终无法下载数据到本地。通过查看dcm4chee后台日志发现，总是提示无法建立连接。那么到底是不是dcm4chee服务出的问题呢？。通过使用dcm4che源码中自带的工具包dcmqr.bat发现可以顺利从部署到外网的dcm4chee服务器中下载数据到本地，具体操作指令如下：
dcmqr DCM4CHEE@XXX.XXX.XXX.XXX:11112 -cget -nocfind -q0020000D=1.3.6.1.4.1.30071.6.10987654321.1234567890 -cstore CT -cstoredest c:\test

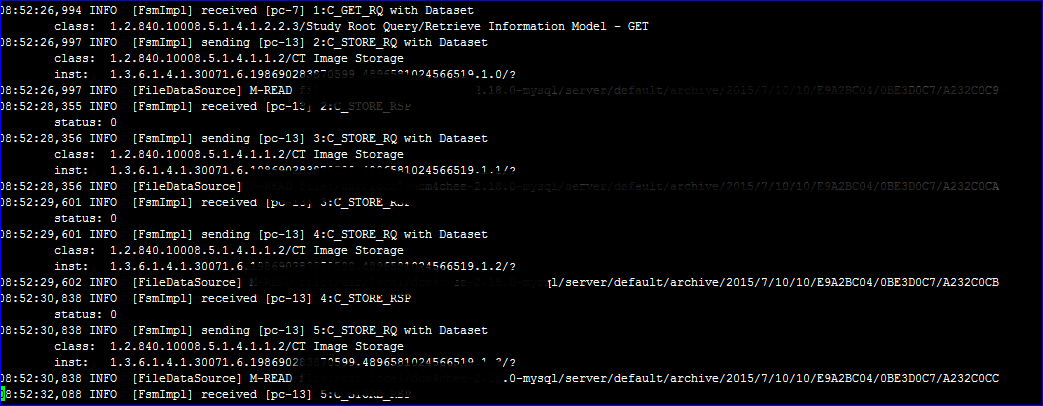

输出日志截图如下：

在本地c:\test目录下可以看到下载成功的dcm文件。

C-GET与C-MOVE：

既然dcmqr.bat工具可以顺利将数据下载到本地，可以确信dcm4chee服务端实现没有问题。那么到底是哪里出现了问题呢？让我们接着往下看：
同样使用dcmqr.bat工具，输入下述指令：
dcmqr DCM4CHEE@XXX.XXX.XXX.XXX:11112 -cmove ZSSURE -nocfind -q0020000D=1.3.6.1.4.1.30071.6.198690283870599.4896581024566519 -cstore CT -cstoredest c:\test

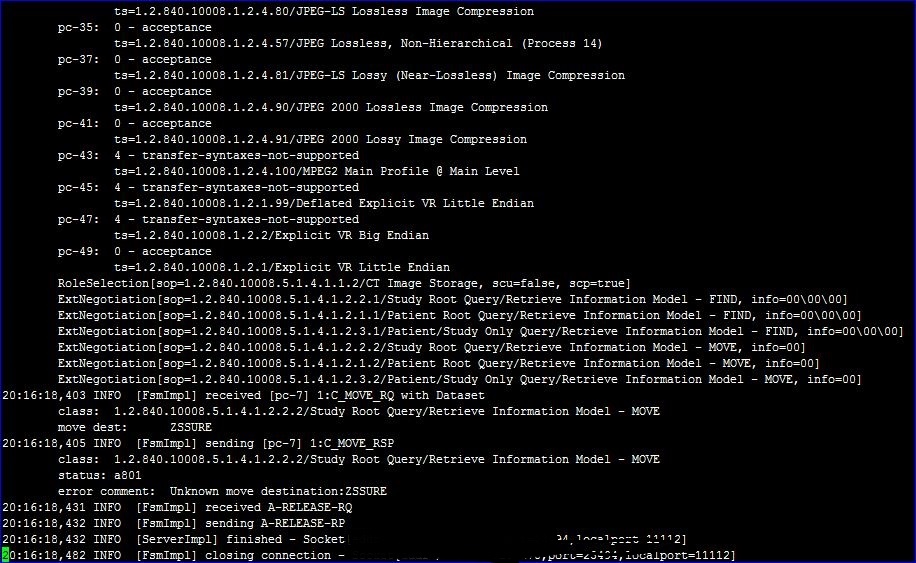

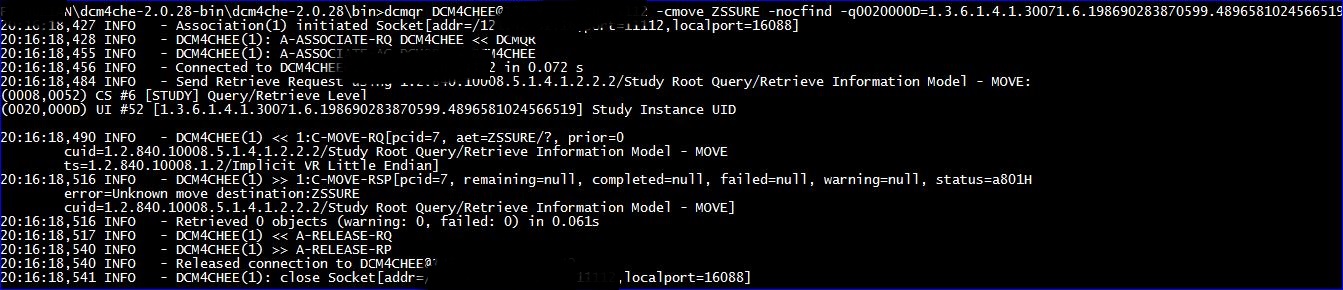

却总是提示无法识别Move Destination AETitle：ZSSURE，如下截图所示分别是dcm4chee服务端和dcmqr.bat客户端的额输出日志：


至此应该可以大致确定问题出现在C-MOVE服务的实现机制上，通过dcmqr.bat工具的测试，可以确定C-GET服务可以顺利从部署到互联网的dcm4chee服务器下载数据，而C-MOVE服务无法实现。
下面就详细分析一下C-GET与C-MOVE的区别:

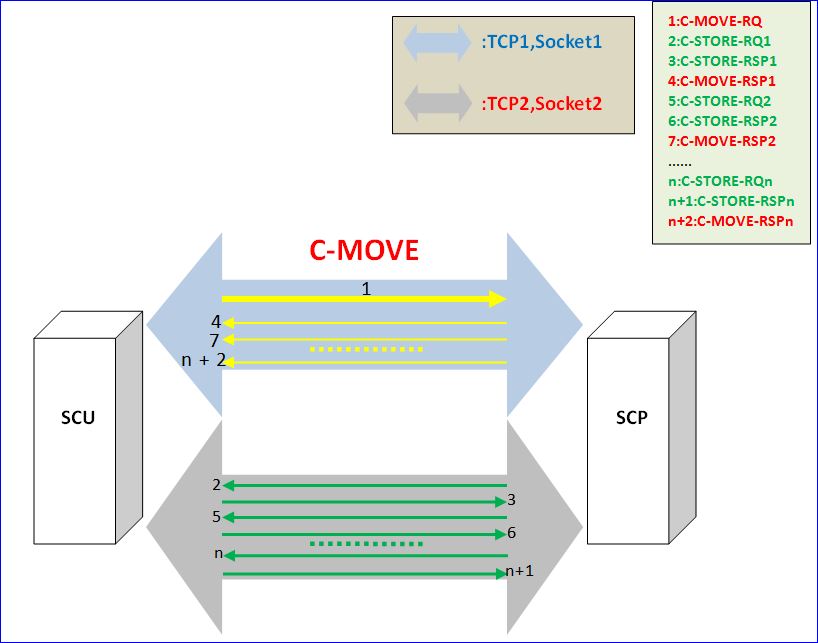

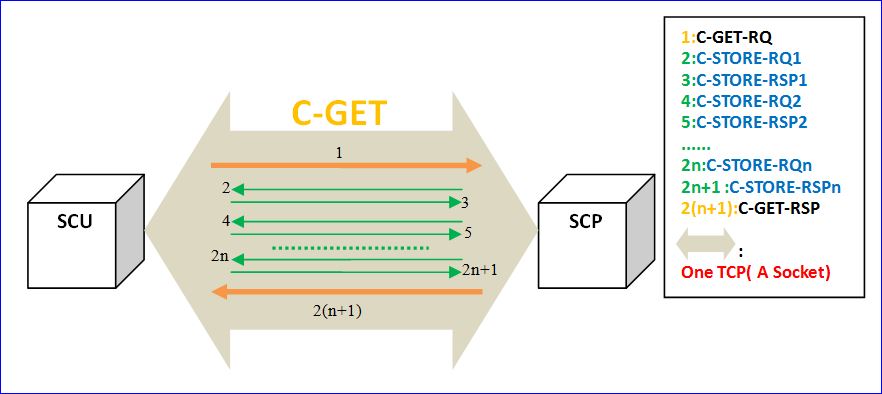

从DICOM3.0标准官方描述中可以看出，两者的目的是相同的，且主动发起请求方（即SCU）的起始操作是相同的——都是从SCP端查询匹配项。但是随后的子操作不同，在C-GET SERVICE中的描述是子操作的触发在同一个连接中（on the same Association)；而在C-MOVE SERVICE中的描述是子操作的触发在单独的、另外的一个连接中(on a separate Association)。为了更清楚的描述两者的区别，请看下面两幅示意图：


图中用双向箭头来示意具体C-GET和C-MOVE服务中所建立的TCP连接数；单项箭头分别表示具体服务中的RQ和RSP，按照官方说法C-GET和C-MOVE服务都是确认服务(Confirmed Service)，所以单项箭头都是一一配对的，正常情况下一个RQ对应一个RSP；单项箭头标记的数字表明C-GET和C-MOVE服务具体请求过程中的各消息发送时序。

fo-dicom(mDCM)实现C-GET：

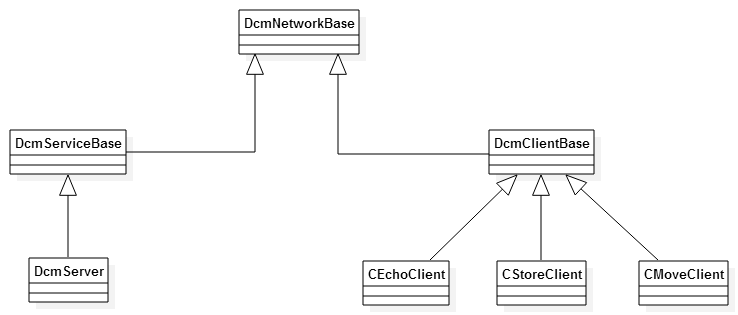

之前分析过fo-dicom(mDCM)库中实现DICOM协议的各种关系。简单来说类就是对某种操作以及操作所需的数据的一种封装，从上面的结构图分析以及官方DICOM3.0标准来看，DICOM协议中的操作主要就是建立&关闭TCP连接、发送&接收请求、读取&解析套接字信息（DIMSE），以及相关异常处理等等，所以整体的操作都被放到了DcmNetworkBase类中；然后根据不同的角色（即SCU和SCP），分别派生出DcmServiceBase和DcmClientBase，直至最底层的DcmServer和DcmClient。简单的类图如下所示:
根据背景中的描述，我们这里扮演的是C-GET SCU角色，即需要派生DcmClient。仔细查看fo-dicom(mDCM)源码发现其中并未实现C-GET相关的任何客户端（SCU）和服务端（SCP）类的封装，为了借鉴现有经验又查看了一下dcmtk和dcm4che的源码，只有dcm4che提供的dcmqr.bat工具包中嵌入了c-get服务。
通过查看DICOM标准第7部分可知，C-GET服务于C-MOVE服务除了在Association上不同以外，其他参数以及操作流程几乎完全相同。既然fo-dicom(mDCM)中给出了CMoveClient类，那么我么直接借用CMoveClient类来编写CGetClient类。
起初直接拷贝了CMoveClient类源码，去掉了其中关于第三方DestinationAE的相关成员变量，在测试过程中总是出现Association.Available==0的情况，如下图所示：

后来通过对比DICOM标准以及上述分析发现，在CMoveClient类中并未实现DcmNetworkBase类的OnReceiveCStoreRequest方法，而C-GET服务按照我们之前的分析需要在同一个Association中处理来C-GET SCP的C-STORE SCU，因此对CGetClient类的OnReceiveCStoreRequest进行扩展，添加保存DcmDataset到.dcm文件的代码（注：这里为了方便用户后期扩展，将具体的实现放到了代理delegate中，由用户在Dicom.dll库外部自定义实现）。
大致的代码如下所示:

<code class="hljs cs has-numbering" style="display: block; padding: 0px; color: inherit; box-sizing: border-box; font-family: 'Source Code Pro', monospace;font-size:undefined; white-space: pre; border-radius: 0px; word-wrap: normal; background: transparent;">        <span class="hljs-keyword" style="color: rgb(0, 0, 136); box-sizing: border-box;">protected</span> <span class="hljs-keyword" style="color: rgb(0, 0, 136); box-sizing: border-box;">override</span> <span class="hljs-keyword" style="color: rgb(0, 0, 136); box-sizing: border-box;">void</span> <span class="hljs-title" style="box-sizing: border-box;">OnReceiveCStoreRequest</span>(<span class="hljs-keyword" style="color: rgb(0, 0, 136); box-sizing: border-box;">byte</span> presentationID, <span class="hljs-keyword" style="color: rgb(0, 0, 136); box-sizing: border-box;">ushort</span> messageID, DicomUID affectedInstance,
            DcmPriority priority, <span class="hljs-keyword" style="color: rgb(0, 0, 136); box-sizing: border-box;">string</span> moveAE, <span class="hljs-keyword" style="color: rgb(0, 0, 136); box-sizing: border-box;">ushort</span> moveMessageID, DcmDataset dataset, <span class="hljs-keyword" style="color: rgb(0, 0, 136); box-sizing: border-box;">string</span> fileName)
        {
            <span class="hljs-keyword" style="color: rgb(0, 0, 136); box-sizing: border-box;">try</span>
            {
                <span class="hljs-keyword" style="color: rgb(0, 0, 136); box-sizing: border-box;">if</span> (OnCStoreRequest != <span class="hljs-keyword" style="color: rgb(0, 0, 136); box-sizing: border-box;">null</span>)
                    OnCStoreRequest(presentationID, messageID, affectedInstance, priority, moveAE, moveMessageID, dataset, fileName);
                SendCStoreResponse(presentationID, messageID, affectedInstance, DcmStatus.Success);

            }
            <span class="hljs-keyword" style="color: rgb(0, 0, 136); box-sizing: border-box;">catch</span> (System.Exception ex)
            {
                SendCStoreResponse(presentationID, messageID, affectedInstance, DcmStatus.ProcessingFailure);

            }
            Console.WriteLine(<span class="hljs-string" style="color: rgb(0, 136, 0); box-sizing: border-box;">"c-move c-store RQ!"</span>);
        }</code><ul class="pre-numbering" style="box-sizing: border-box; position: absolute; width: 50px; top: 0px; left: 0px; margin: 0px; padding: 6px 0px 40px; border-right-width: 1px; border-right-style: solid; border-right-color: rgb(221, 221, 221); list-style: none; text-align: right; background-color: rgb(238, 238, 238);"><li style="box-sizing: border-box; padding: 0px 5px;">1</li><li style="box-sizing: border-box; padding: 0px 5px;">2</li><li style="box-sizing: border-box; padding: 0px 5px;">3</li><li style="box-sizing: border-box; padding: 0px 5px;">4</li><li style="box-sizing: border-box; padding: 0px 5px;">5</li><li style="box-sizing: border-box; padding: 0px 5px;">6</li><li style="box-sizing: border-box; padding: 0px 5px;">7</li><li style="box-sizing: border-box; padding: 0px 5px;">8</li><li style="box-sizing: border-box; padding: 0px 5px;">9</li><li style="box-sizing: border-box; padding: 0px 5px;">10</li><li style="box-sizing: border-box; padding: 0px 5px;">11</li><li style="box-sizing: border-box; padding: 0px 5px;">12</li><li style="box-sizing: border-box; padding: 0px 5px;">13</li><li style="box-sizing: border-box; padding: 0px 5px;">14</li><li style="box-sizing: border-box; padding: 0px 5px;">15</li><li style="box-sizing: border-box; padding: 0px 5px;">16</li><li style="box-sizing: border-box; padding: 0px 5px;">17</li></ul>

添加OnReceiveCStoreRequest实现代码后，再一次连接dcm4chee服务器后可以看到顺利接收到了DcmDataset并保存到本地.dcm文件。至此CGetClient类的封装工作就完成了。

知识点补充：

TCP全双工：

全双工协议（即Full-Duplex Transmissions）,是指通信时允许两个方向同时传递数据，他相当于两个单工通信，它要求发送设备和接收设备都有独立的接收和发送能力。通熟点来讲在通信时能保证在任意时刻双方都能听到对方的声音。(摘自《全双工和半双工的区别》)。TCP协议就是全双工协议，因此在上述实现C-GET请求时可以再同一个TCP连接中（即Association）实现C-STORE和C-GET。

外网VS内网：

IP地址资源紧张，255.255.255.255形式的32位地址已经远不能标识互联网中的所有主机，而外网和内网的划分在一定程度上解决了IP地址资源紧张的问题。每个内网通过路由映射到一个外网IP地址，内网中的主机经过路由器之后才能访问外网，而对外他们只耗费了一个外网IP地址资源。常见的内网IP有以下几种类型：
10.0.0.0~10.255.255.255
172.16.0.0~172.31.255.255
192.168..0.0~192.168.255.255

所以只要拥有外网IP，就可以直接连接互联网，而不需要经过路由器或交换机。由于外网IP资源宝贵，且属于全球化资源，因此外网IP一般都是用于公司企业、学校、政府等机构。除了上述三类内网IP以外的地址都是外网IP。

外网访问内网：

自媒体的火热，以及Github、Gitlib等的普及，人人都希望建立自己的独立博客、独立网站。之前博文介绍的就是一种发布个人网站的一种方式，这种方式费用较高，需要购买服务器（拥有外网IP的主机），可以简单的认为就是购买外网IP地址，以及域名。大家可以访问www.zssure.me体验一下我搭建的个人主页。
那么除此以外有没有其他方法可以发布个人主页呢？搜索一下就可以看到很多博文介绍如何使用路由的虚拟服务器（即端口映射）来实现外网访问内网的功能呢，如是也可以简单的发布个人主页。当然这种方式的危险系数高，易受到黑客攻击，不建议大家使用。关于从外网直接访问内网的设置可参见路由器实现外网访问内网

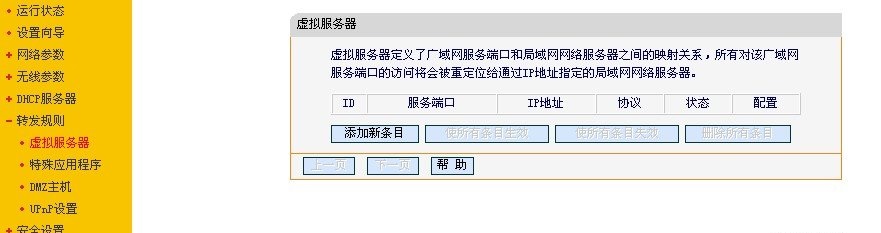

大致的流程是利用路由器的虚拟服务器功能，进行端口映射，实现外网IP地址到内网IP+端口的一一映射，从而实现外网直接访问内网的目的。示意图如下（图片来源于路由器实现外网访问内网）：

内网访问外网：

内网访问外网的情况就比较常见，诸如公司、学校等机构局域网内能够上网的都是内网访问外网。通常通过NAT（Network Address Translation）来实现。百度百科对NAT的描述如下：

NAT（Network Address Translation，网络地址转换）是1994年提出的。当在专用网内部的一些主机本来已经分配到了本地IP地址（即仅在本专用网内使用的专用地址），但现在又想和因特网上的主机通信（并不需要加密）时，可使用NAT方法。
这种方法需要在专用网连接到因特网的路由器上安装NAT软件。装有NAT软件的路由器叫做NAT路由器，它至少有一个有效的外部全球IP地址。这样，所有使用本地地址的主机在和外界通信时，都要在NAT路由器上将其本地地址转换成全球IP地址，才能和因特网连接。
另外，这种通过使用少量的公有IP 地址代表较多的私有IP 地址的方式，将有助于减缓可用的IP地址空间的枯竭。在RFC-1632中有对NAT的说明。

利用NAT有两大好处，分别是宽带分享和安全防护。对内可以多台主机共享一条宽带；对外多带主机对应一个公网IP，因此当受到外网攻击时无法确定对应的单一主机。（这也就是C-MOVE请求访问基于WEB的dcm4chee服务器最终失败的原因。

虚拟服务器：

VPN：

对于虚拟服务器和VPN的介绍暂时搁置一下，由于后期需要手动搭建VPN服务因此放到下一篇博文中再介绍，敬请期待！

PS：可以对比之前专栏中的博文DICOM医学图像处理：AETitle在C-FIND和C-MOVE请求中的设置问题
来分析一下内网与外网的区别，这里特此说明当时的一种解决方案（即利用TcpClient来直接反推IP地址）的做法是有局限性的，在局域网中是可行的，在互联网大环境下会失败。

修正：博文中C-GET服务示意图中C-GET-RSP、C-STORE-RQ、C-STORE-RSP等消息的流程是错误的，详情可以参见后续的博文DICOM：C-GET服务
