曦光通讯《光纤跳线：连接数字世界的关键纽带》

一、光纤跳线的定义与用途

光纤跳线，又称光纤连接器，是用于连接光端机和终端盒的线，其作用是实现光路活动连接。它在光纤通信系统、光纤接入网、光纤数据传输以及局域网等领域有着广泛的应用。

光纤跳线的结构与同轴电缆相似，但没有网状屏蔽层。中心是传播光的玻璃芯，在多模光纤中，芯的直径约为 50μm - 65μm，与人的头发粗细相当；单模光纤芯的直径为 8μm - 10μm。芯外面包围着一层折射率比芯低的玻璃封套，再外面是一层薄的塑料外套，起到保护作用。

在实际应用中，光纤跳线产品广泛运用到通信机房、光纤到户、局域网络、光纤传感器、光纤通信系统、光纤连接传输设备、国防战备等领域。适用于有线电视网、电信网、计算机光纤网络及光测试设备。细分下来，主要应用于光纤通信系统、光纤接入网、光纤数据传输、光纤 CATV、局域网（LAN）、测试设备、光纤传感器等几个方面。

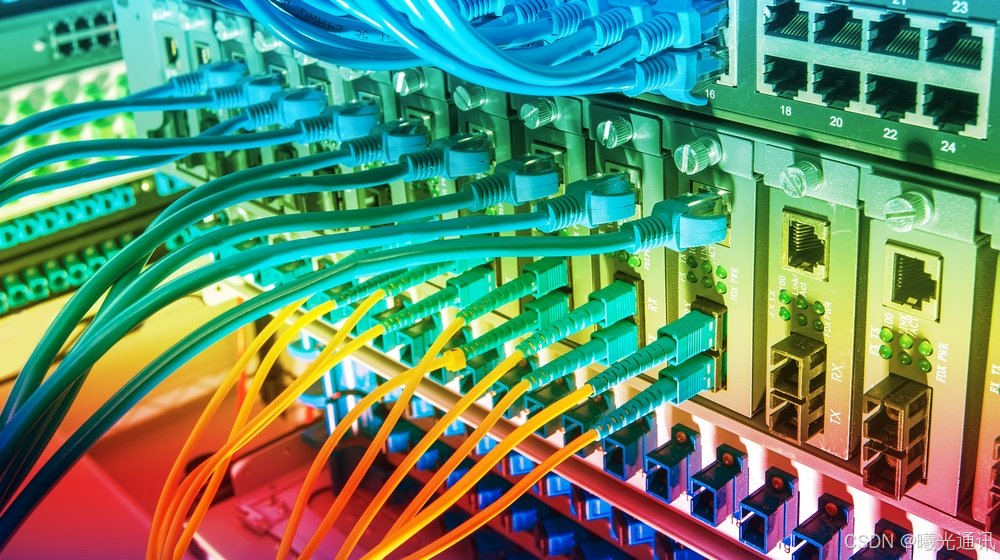

例如，在通信机房中，光纤跳线用于连接各种设备，确保光信号的稳定传输；在光纤到户项目中，它将光信号从运营商的网络引入用户家中；在局域网络中，实现不同设备之间的高速数据传输。

总之，光纤跳线作为一种重要的连接器件，在现代通信和数据传输领域中发挥着不可或缺的作用。

二、光纤跳线的作用

光纤跳线在光纤通信系统中起着至关重要的作用，主要体现在以下几个方面：

（一）连接光纤设备

光纤跳线通常用于将两个光纤设备连接起来，比如将光纤终端盒和光纤交换机连接起来。在实际应用中，不同的光纤设备可能具有不同的接口类型，而光纤跳线能够适应这些不同的接口，实现设备之间的有效连接。例如，在数据中心中，大量的服务器、存储设备和网络设备需要通过光纤跳线进行连接，以实现高速的数据传输和通信。

（二）传输光纤信号

光纤跳线可以传输高速的光纤信号，尤其适用于长距离的光纤传输。例如，连接两个机房之间的光纤传输，能够以极高的速度和稳定性传输大量的数据。据统计，光纤跳线的传输速度可以达到每秒几十甚至上百吉比特，远远超过传统的电缆传输速度。同时，光纤跳线在传输过程中信号衰减较小，能够保证信号的质量和稳定性。

（三）扩展光纤网络

当需要在现有的光纤网络中添加新的光纤设备时，可以使用光纤跳线将新的设备连接到现有的光纤网络中。这种扩展方式非常灵活方便，可以根据实际需求随时进行网络的扩展和升级。例如，在企业网络中，随着业务的发展，可能需要增加新的服务器、存储设备或者办公区域，此时可以通过光纤跳线轻松地将这些新设备或区域接入到现有的光纤网络中。

（四）提高可靠性

使用光纤跳线可以减少光纤传输中的信号衰减和噪声干扰，从而提高光纤网络的可靠性。光纤跳线采用高质量的光纤材料和先进的制造工艺，能够保证信号的稳定传输。同时，光纤跳线具有良好的抗干扰性能，不受电磁干扰的影响，能够在复杂的电磁环境中保持稳定的工作状态。例如，在工业环境中，存在大量的电磁干扰源，如电机、变频器等，使用光纤跳线可以有效地避免电磁干扰对信号传输的影响，提高网络的可靠性。

总之，光纤跳线在光纤通信系统中具有连接光纤设备、传输光纤信号、扩展光纤网络和提高可靠性等重要作用，是现代通信和数据传输领域中不可或缺的重要组成部分。

三、如何选择光纤跳线

（一）根据连接器类型选择

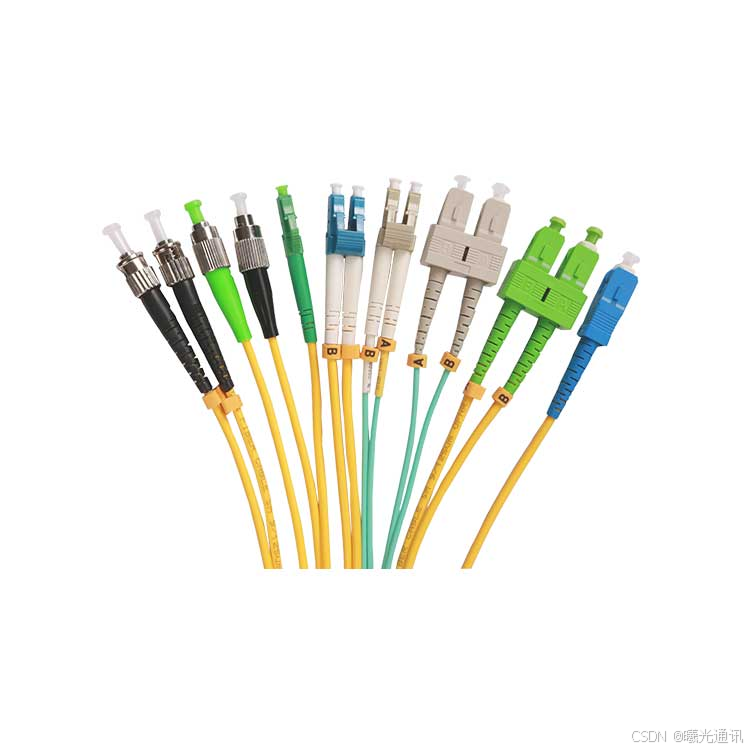

不同的接头用于不同的设备，常用有 MPO、SC、FC、LC、ST 接口的光纤跳线。

• MPO 型光纤跳线：用于 40G，100G 光模块的连接和高密度数据中心。例如，在一些大型的数据中心，MPO 光纤跳线能够满足高速数据传输的需求，其多芯光纤的设计可以实现更高的连接密度，有效节省空间。

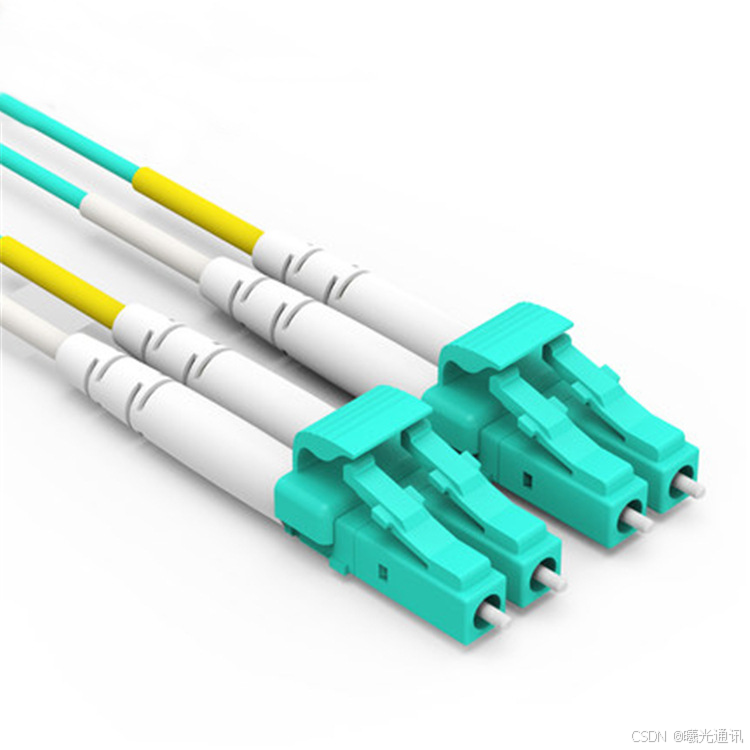

• LC 型光纤跳线：用于 SFP 光模块的连接，它采用模块化插孔，一般路由器上采用这种跳线。在家庭和小型办公网络中，路由器通常使用 LC 光纤跳线连接其他设备，实现高速稳定的网络连接。
• SC 型光纤跳线：连接 GBIC 光模块，它的外壳呈矩形，紧固方式是采用插拔锁闩式，无需旋转，一般在路由器交换机上用的较多。在企业级的网络设备中，SC 光纤跳线因其方便的插拔方式和稳定的连接性能而被广泛应用。
• FC 型光纤跳线：外部加强方式采用金属套，紧固方式为螺丝扣，一般配线架上用的较多。在电信机房等专业的通信设施中，FC 光纤跳线常被用于配线架上，以确保光信号的稳定传输。
• ST 型光纤跳线：外壳呈圆形，紧固方式为螺丝扣，一般配线架上用的较多。与 FC 光纤跳线类似，ST 光纤跳线也在配线架上有广泛的应用，其圆形的外壳设计具有一定的特色。

（二）根据光纤类型选择

单模和多模光纤跳线在传输距离等方面有很大的不同。单模光纤跳线纤芯直径小（9μm），适合长距离传输，传输距离可达 100 公里以上，主要用于城域网、PON 等长距离传输场景。例如，在城市之间的通信网络建设中，单模光纤跳线能够保证信号的稳定传输，减少信号衰减。多模光纤跳线纤芯直径大（50μm 或 62.5μm），适合短距离传输，传输距离通常在几百米到几公里之间，主要用于企业内部网络、数据中心等短距离传输场景。例如，在企业内部的数据传输中，多模光纤跳线能够满足高速数据传输的需求，同时成本相对较低。

（三）根据研磨方式选择

PC、UPC、APC 不同研磨方式对传输质量有重要影响。PC（Physical Contact）是物理接触，微球面研磨抛光，插芯表面研磨成轻微球面，可有效减少光纤组件之间的空气隙，使两个光纤端面达到物理接触，回波损耗为 -40dB。UPC（Ultra Physical Contact）是超物理端面，在 PC 的基础上更加优化了端面抛光和表面光洁度，端面看起来更加呈圆顶状，回波损耗一般是在 -55dB。APC（Angled Physical Contact）是斜面物理接触，光纤端面通常研磨成 8° 斜面，让光纤端面更紧密，并且将光通过其斜面角度反射到包层而不是直接返回到光源处，提供了更好的连接性能，工业标准的回波损耗为 -60dB。UPC/PC 由于空气间隙更小，更容易实现低插入损耗。PC 被广泛应用于电信运营商设备上；UPC 通常被用于以太网网络设备上，数字、有线电视和电话系统等；APC 一般用于 CATV 等高波长范围的光学射频应用，也用于光无源应用，如 PON 网络结构或无源光局域网。

（四）根据防护套材质选择

光纤跳线的防护套材质通常有 PVC 和 LSZH 等。PVC（Polyvinyl chloride）聚氯乙烯材料易燃且会产生有毒气体，不宜在室内应用，价格低廉。例如，一些对成本要求较低的项目中可能会选择 PVC 材质的光纤跳线，但需要注意使用环境的安全性。LSZH（Low Smoke Zero Halogen）低烟无卤材料，环保和阻燃性能较好，但是价格比较贵。在一些对环保和安全要求较高的场所，如医院、学校等，LSZH 材质的光纤跳线是更好的选择。此外，还有像凯夫拉材质的防护套，具有很好的柔韧性，而且具有永久的耐热阻燃性，能很好地保护光纤不受损害，但价格比较贵。在选择光纤跳线时，需要根据实际使用场景和预算来综合考虑防护套材质的选择。
