Excel可视化：交叉柱形图做法

今天分享一个不同形状柱形图的做法

1.基础款

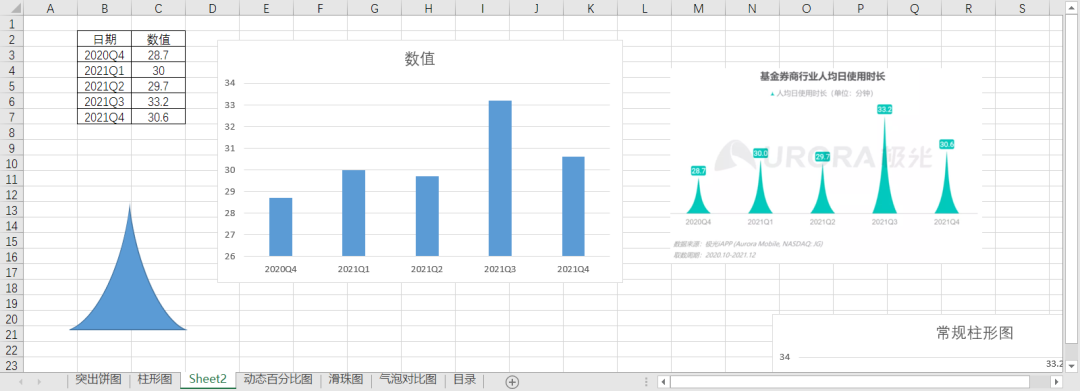

常规的柱形图

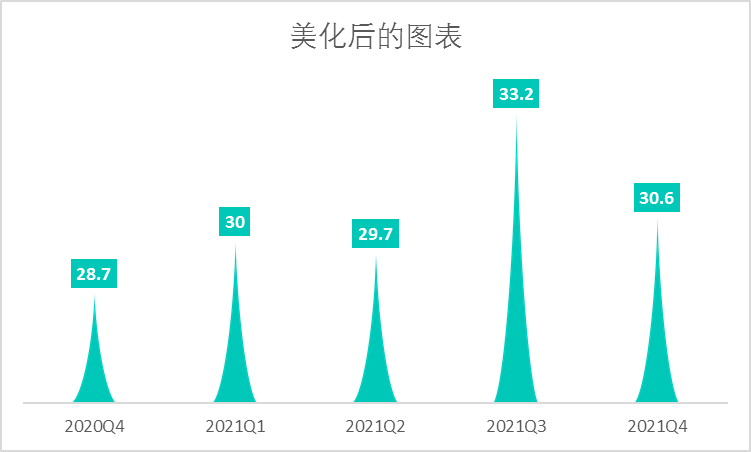

美化后的柱形图

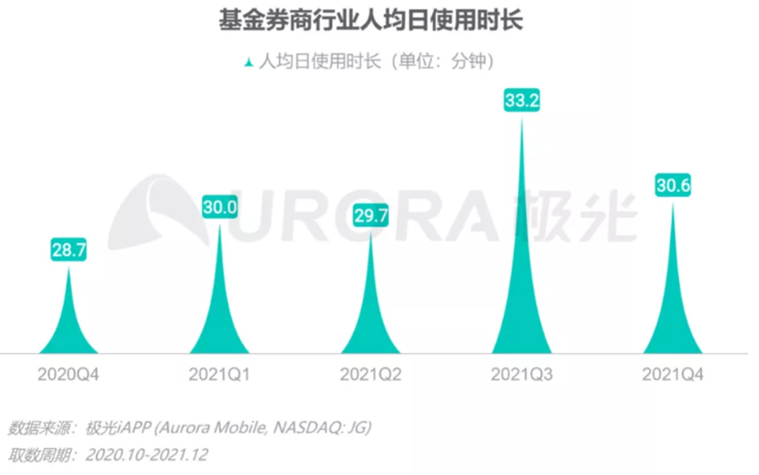

参考极光发布的基金券商行业人均日使用时长图做的

01 做法

step1：基础图

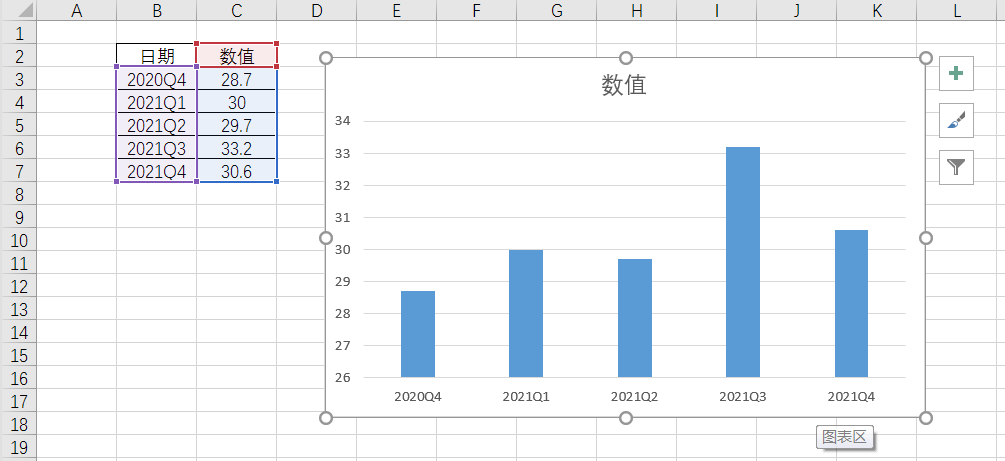

首先对数值区域插入一个正常的柱形图

step2：做形状

在PPT中通过剪除形状制作我们想要的三角形形状。

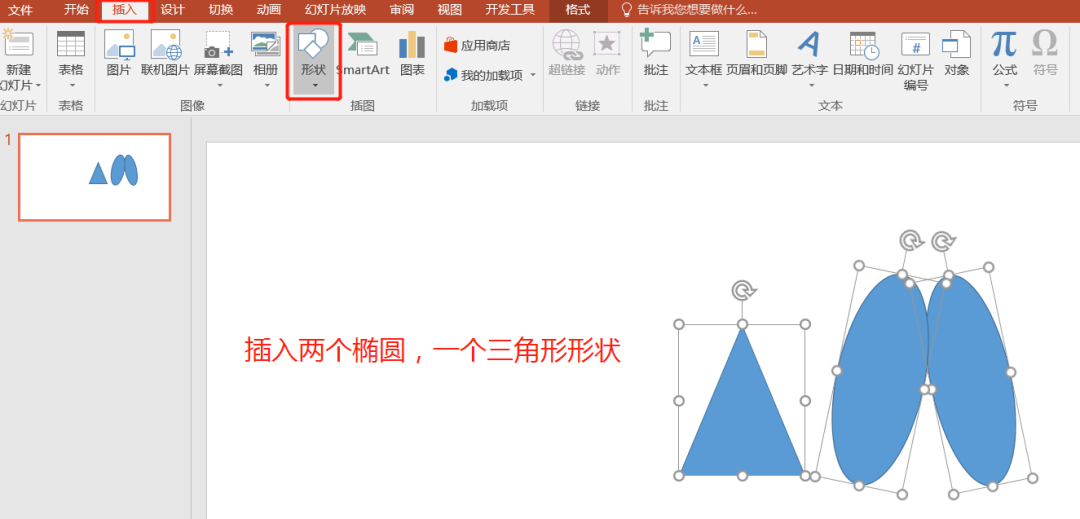

先插入两个椭圆和一个三角形。

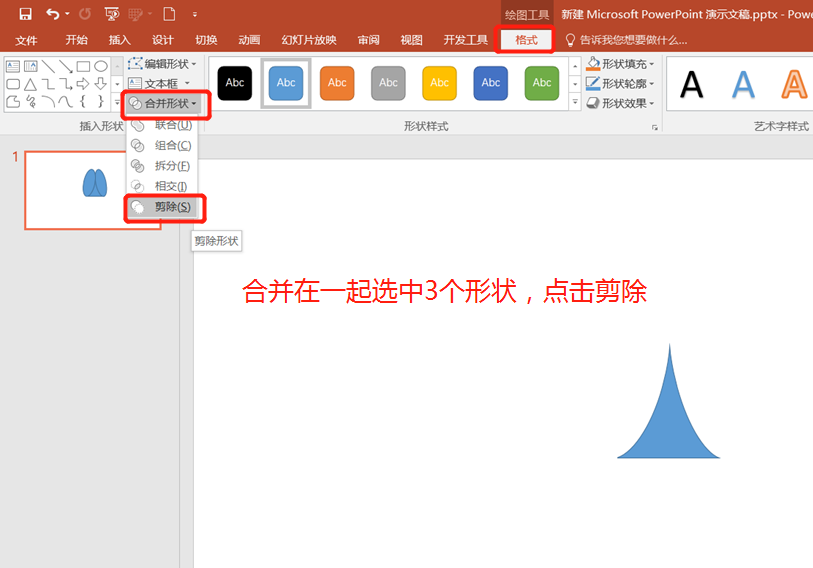

把这3个形状挪到一起，全部选中后点击【格式】——【合并形状】——【剪除】，就得到了我们想要的这个形状了。

step3：取颜色

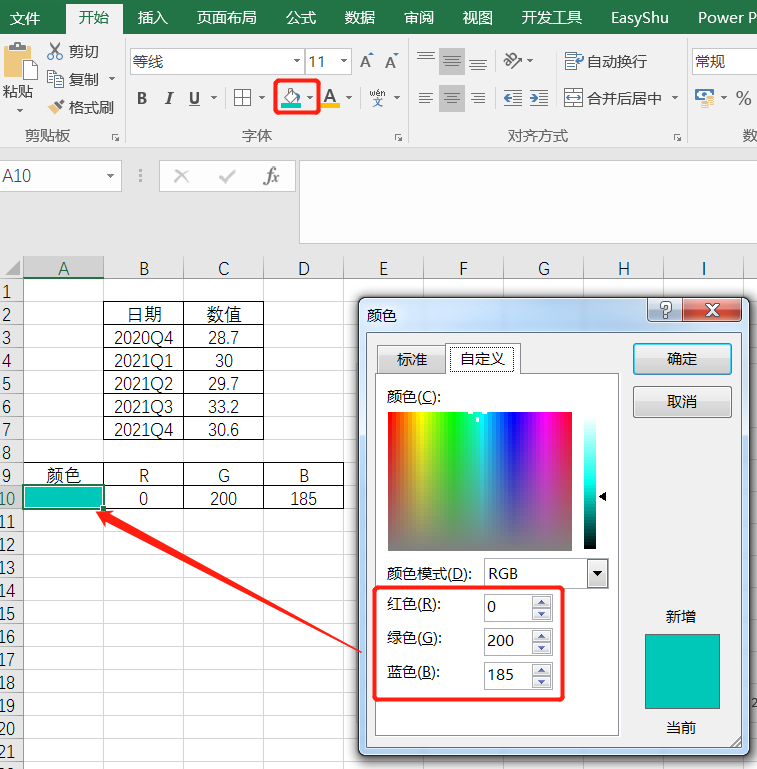

微信截图提取要模仿图表中该形状的颜色，记好RGB值，这里是（0,200,185）。

可以在单元格里填充下该颜色。

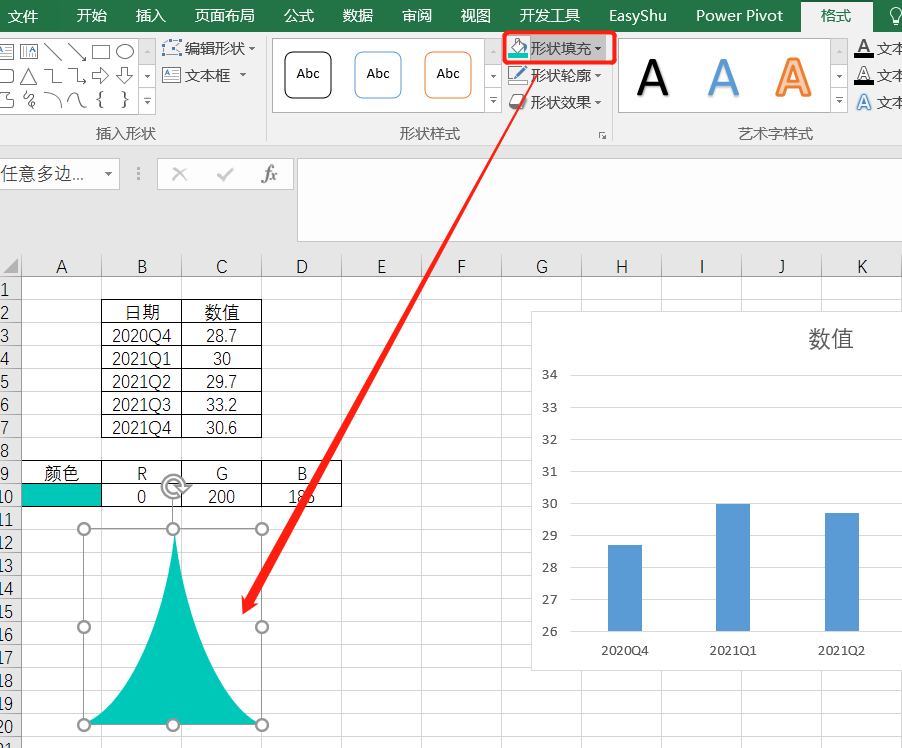

然后把形状的颜色填充起来。

step4：填充形状

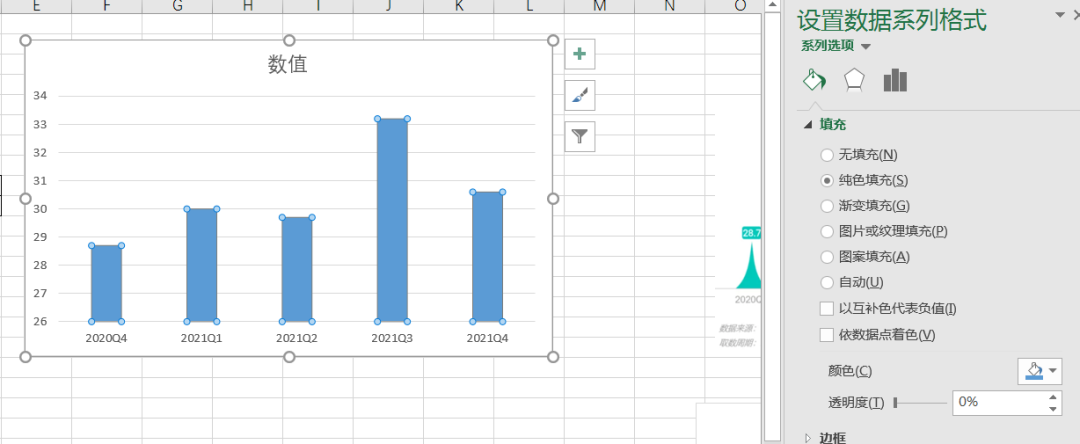

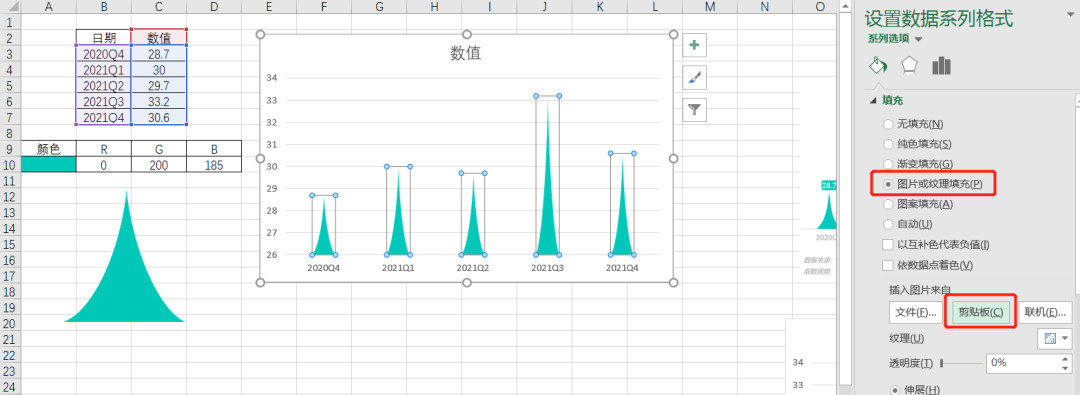

复制刚刚做好的形状，选择图表中的柱子点击右键，设置数据系列格式。

选择【图片或纹理填充】，选择【剪贴板】，就自动将刚刚复制的形状粘贴过去了。

step5：美化

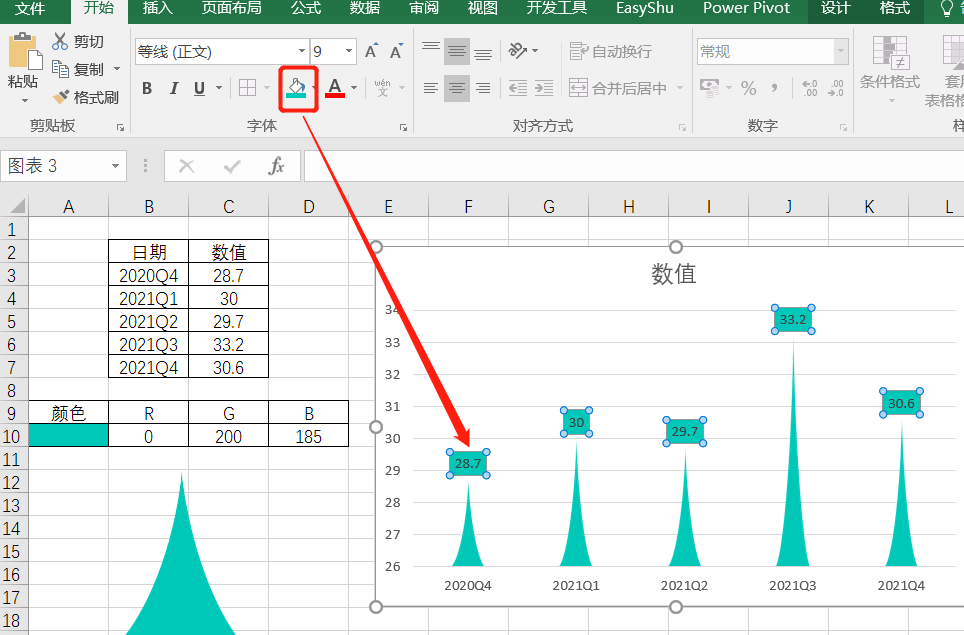

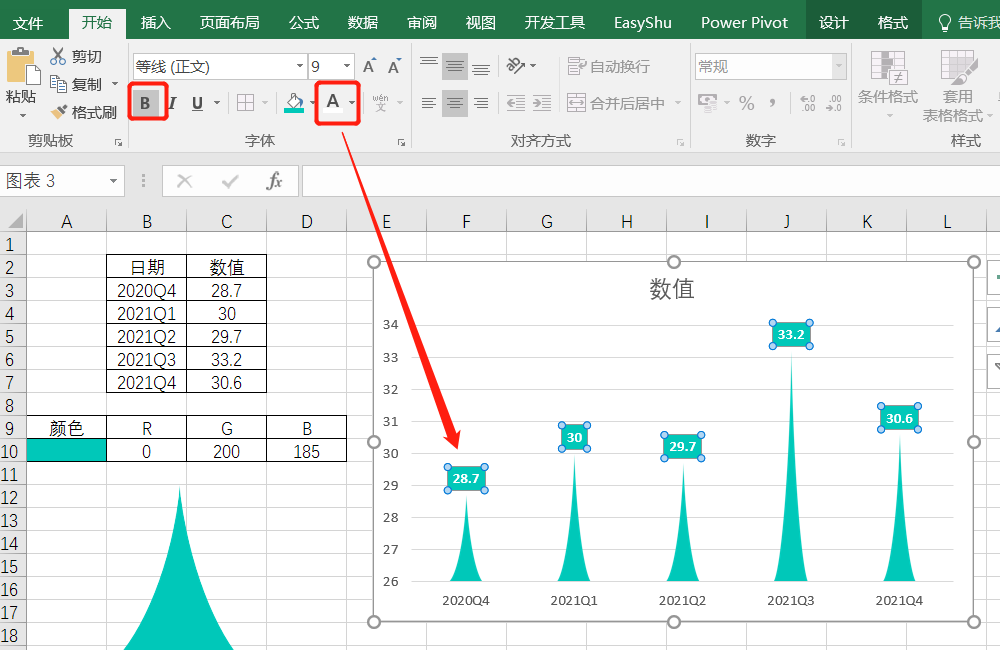

添加数据标签，将标签的背景填充成浅绿色。

标签的字体改成白色，加粗

再去掉网格线和Y轴，就可以了。

02 总结

这款柱形图其实就是更改了柱子的图形和配色，比默认的柱形图显得美观了些，所以重点在于：

• 做好形状

• 选好配色

2.交叉款

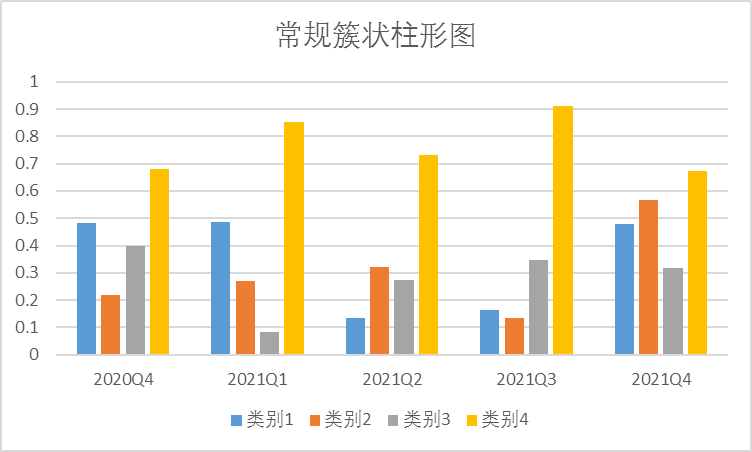

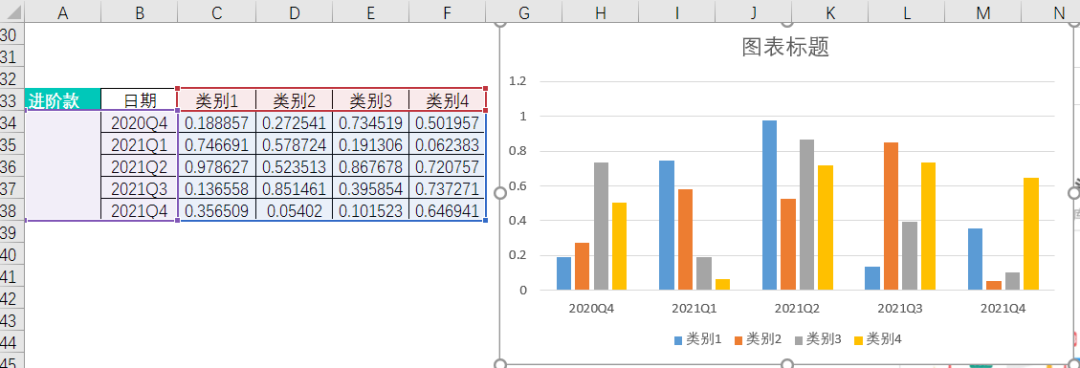

常规的簇状柱形图

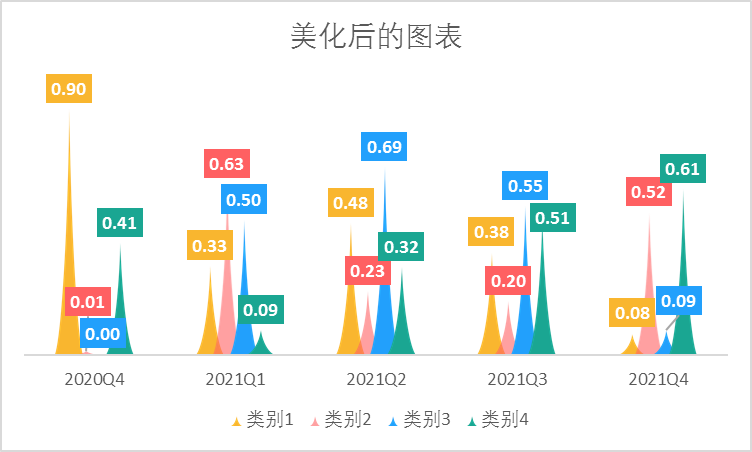

美化后的簇状柱形图

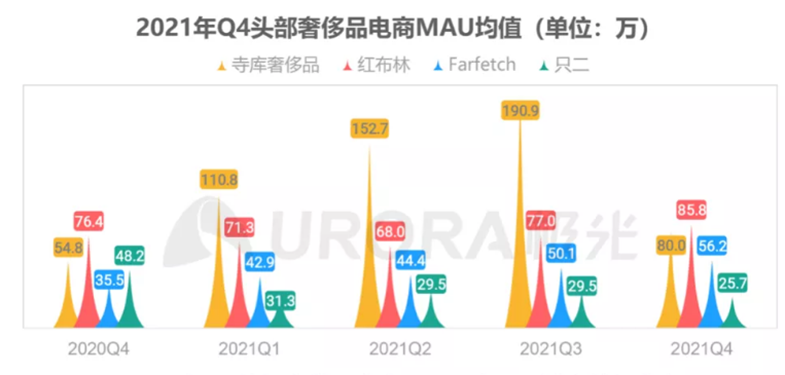

参考极光

重点是做到柱子间的交叉

01 做法

step1：基础图

首先对数据插入一个正常的簇状柱形图

step2：做形状

做形状的步骤前面已经详细写过了，这里不再赘述。

step3：取颜色

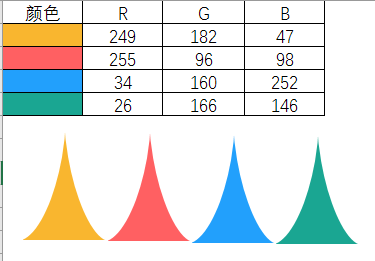

按同样的方法提取颜色，填充图案

step4：填充形状

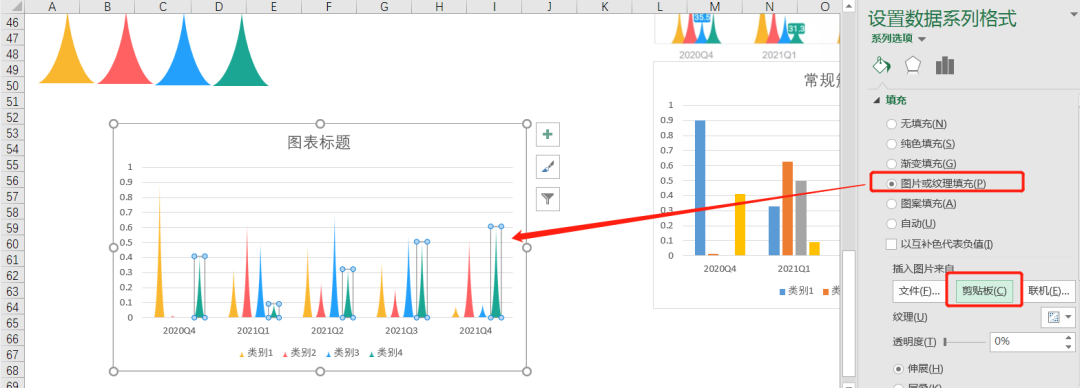

按照前面的步骤，把第三步做好的形状一个一个填充到柱形图中去。

step5：调整分类间距

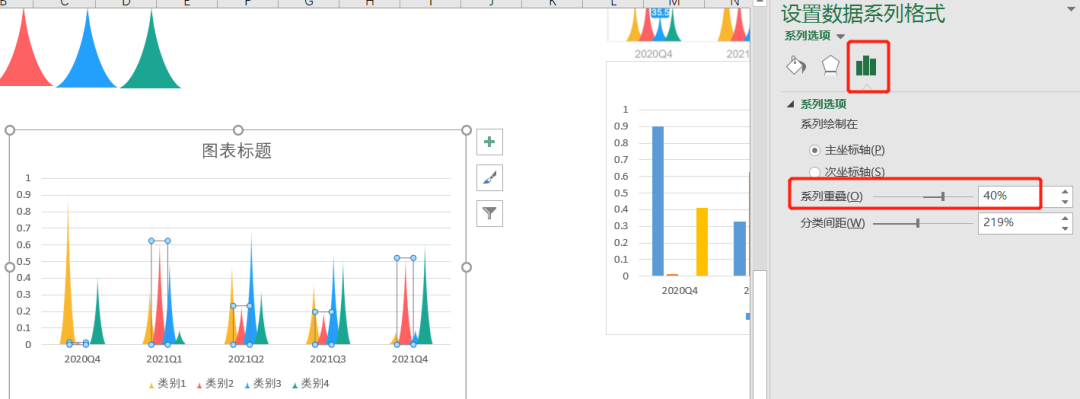

在【设置数据系列格式】中，设置间隔重叠为40%。

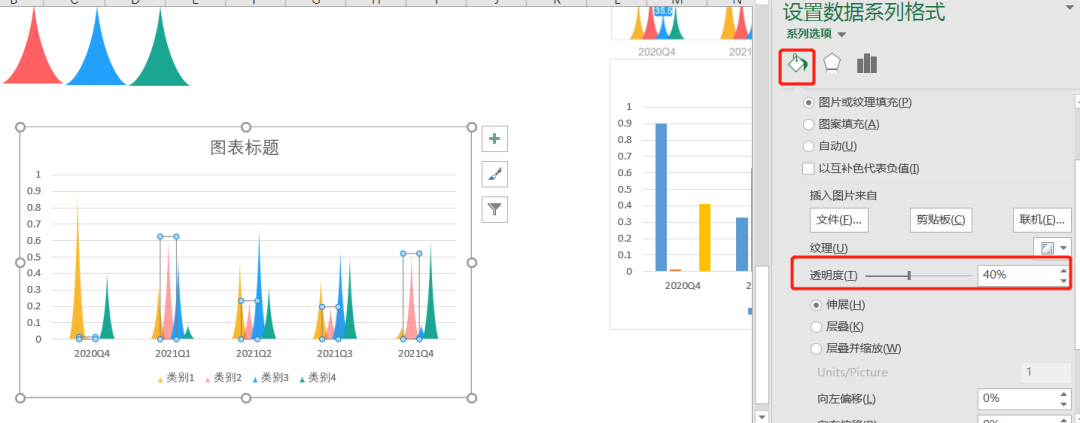

透明度也调整为40%，就能呈现出交叉的效果了。

最后再添加数据标签去掉网格线就好了。
