霍尔传感器在电动自行车中的应用

霍尔传感器的应用非常的广泛,在航空航天技术,医疗技术,交通运输,工业以及测量和测试等诸多领域都做出了重大的的贡献。目前应用领域比较活跃的就是电动自行车领域。

霍尔传感器对电动车调速转把

调速转把是电动车的调速部件,这是一种线性调速部件,样式很多但工作原理是一样的。它一般位于电动车的右边,既骑行时右手的方向,电动车转把的转动较度范围在0-30度制之间。转把与闸把的信号特征:转把的形式、信号特征及其信号改制。



正常的无刷控制器的电机接线有36种接线法,其中只有5种才能可以转动,其中有反转的。一般电动车霍尔接法:红线是正极,黑线负极,黄绿蓝是信号输出,也是电机的相位,电机不转时可以调这三根线也可以调电机的三根线,最基本的一种是颜色顺序依次对接,每接一次,打开电源,再轻轻转动转把,看电机转动状态是不是正常,直到能正常转动为止。

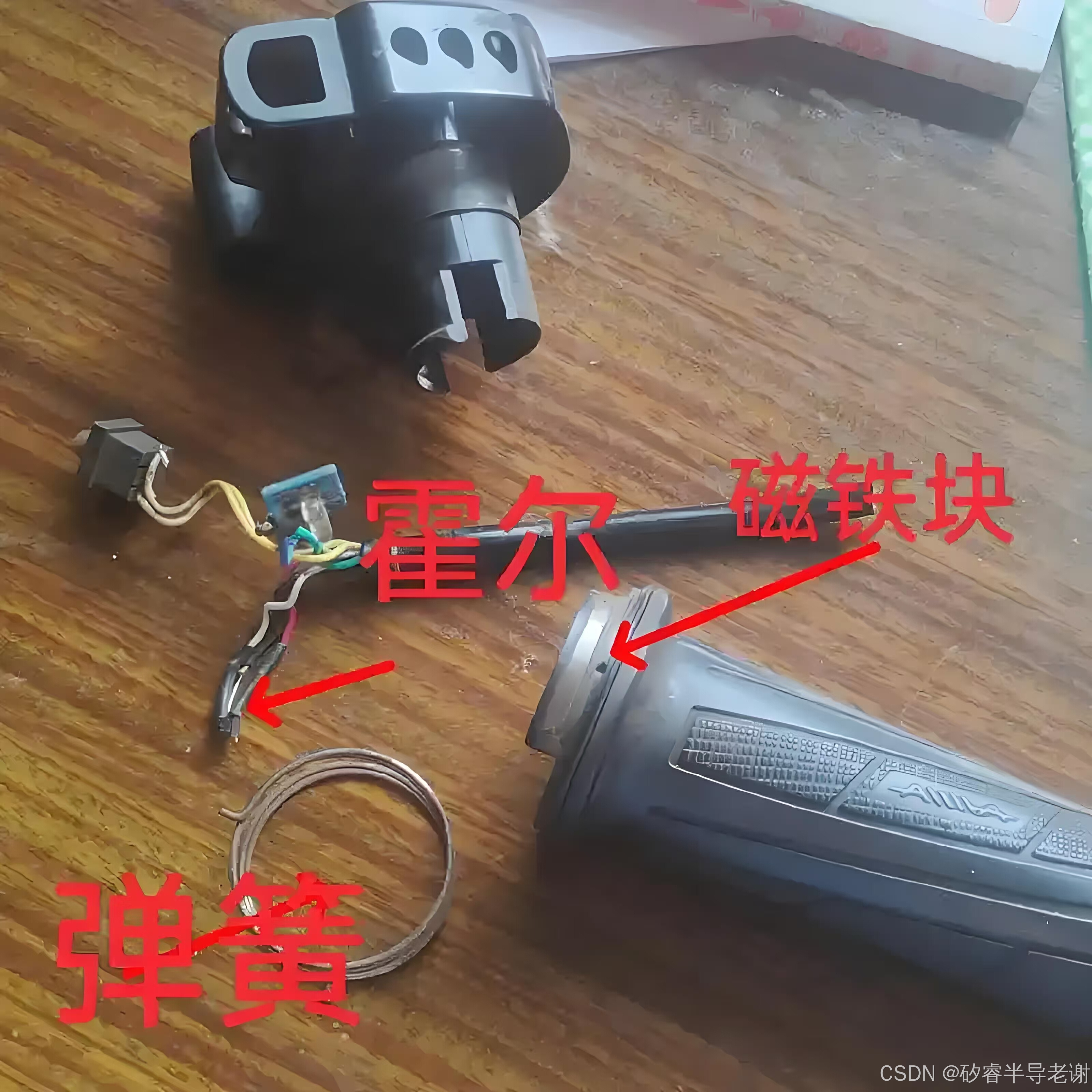

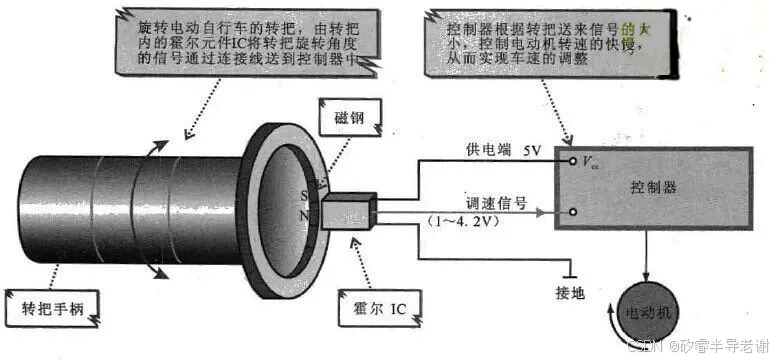

电动自行车的骑行者通过转动右手的转把来调节电动自行车的行驶速度。当旋转转把后,带动内部磁钢转动从而使磁场产生变化。而转把内的霍尔IC将根据该磁场强度和极性不同,输出不同的电压值,不同的电压值作为速度信号送到控制器中,进而控制电动机的旋转速度,霍尔IC是霍尔元件与放大电路集于一体的半导体器件。
