现在的高清、液晶、等离子电视机中开关电源部分除了采用了PFC技术外，在元器件上的开关管均采用性能优异的MOS管取代过去的大功率晶体三极管，使整机的效率、可靠性、故障率均大幅的下降。

一、什么是MOS管

MOS管的英文全称叫MOSFET(Metal Oxide Semiconductor Field Effect Transistor)，即金属氧化物半导体型场效应管，属于场效应管中的绝缘栅型。因此，MOS管有时被称为绝缘栅场效应管。在一般电子电路中，MOS管通常被用于放大电路或开关电路。

二、MOS管的构造

在一块掺杂浓度较低的P型半导体硅衬底上，用半导体光刻、扩散工艺制作两个高掺杂浓度的N+区，并用金属铝引出两个电极，分别作为漏极D和源极S。然后在漏极和源极之间的P型半导体表面复盖一层很薄的二氧化硅（SiO2）绝缘层膜，再在这个绝缘层膜上装上一个铝电极，作为栅极G。这就构成了一个N沟道（NPN型）增强型MOS管。显然它的栅极和其它电极间是绝缘的。

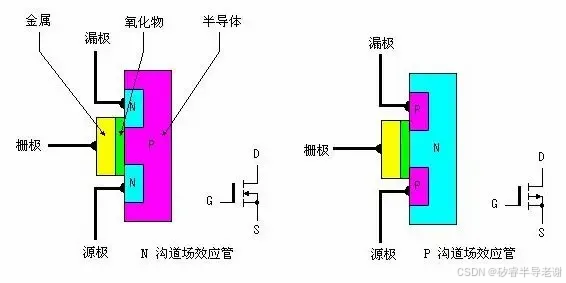

同样用上述相同的方法在一块掺杂浓度较低的N型半导体硅衬底上，用半导体光刻、扩散工艺制作两个高掺杂浓度的P+区，及上述相同的栅极制作过程，就制成为一个P沟道（PNP型）增强型MOS管。下图所示分别是N沟道和P沟道MOS管道结构图和代表符号。

三、MOS管的工作原理

增强型MOS管的漏极D和源极S之间有两个背靠背的PN结。当栅-源电压VGS=0时，即使加上漏-源电压VDS，总有一个PN结处于反偏状态，漏-源极间没有导电沟道（没有电流流过），所以这时漏极电流ID=0。

此时若在栅-源极间加上正向电压，即VGS＞0，则栅极和硅衬底之间的SiO2绝缘层中便产生一个栅极指向P型硅衬底的电场，由于氧化物层是绝缘的，栅极所加电压VGS无法形成电流，氧化物层的两边就形成了一个电容，VGS等效是对这个电容充电，并形成一个电场，随着VGS逐渐升高，受栅极正电压的吸引，在这个电容的另一边就聚集大量的电子并形成了一个从漏极到源极的N型导电沟道，当VGS大于管子的开启电压VT（一般约为 2V）时，N沟道管开始导通，形成漏极电流ID，我们把开始形成沟道时的栅-源极电压称为开启电压，一般用VT表示。
