动态路由rip相关配置实验

动态路由rip相关配置实验

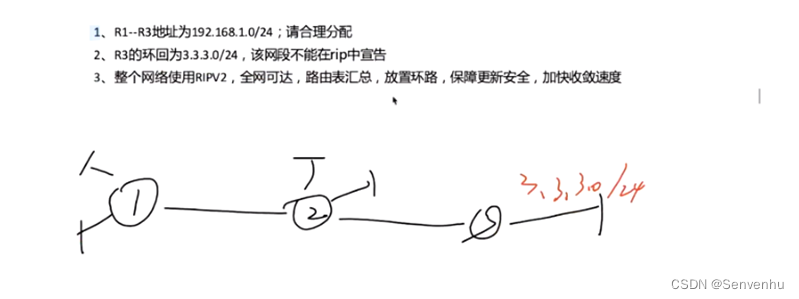

要求：

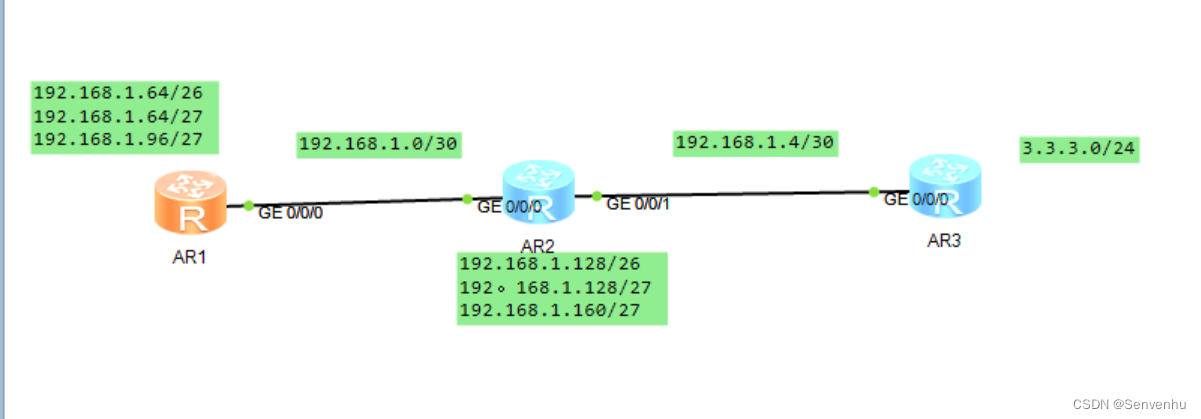

规划地址

思路：此网络可以看作一个骨干网（路由器与路由器之间全都看作处于同一个骨干网中）与两个环回（将R1与R2上的两个环回汇总为各有一个环回）共需划分3个网段

骨干  192.168.1.0/26
         基于此再划分192.168.1.0/30
                    192.168.1.4/30选取两个网段
R1     192.168.1.64/26
       192.168.1.64/27
       192.168.1.96/27
R2     192.168.1.128/26
       192.168.1.128/27
       192.168.1.160/27
预留  192.168.1.64/26

配置rip协议

给每个路由器上配置完对应的接口地址后，配置RIP实现动态路由

R1上
rip 1
version2
network 192.168.1.0

 R2上
 rip 1
 version2
 network 192.168.1.0

实现除3.3.3.0网段除外的全网可达

全网可达

在边界路由上配置缺省路由，其他路由共享路由表后通过缺省找到3.3.3.0网段

R3上
rip 1
default-route originate

路由表汇总

须在路由器所有更新发出接口上配置汇总命令

R1

R2

防止路由黑洞

因为接口路由划分的合理不能产生主动路由，但会产生被动路由造成黑洞
所以手动给R1,R2写静态空接口路由

R1上
ip route-static 1921.68.1.64 26 NULL0
R2上
Ip route-static 192.168.1.128 26 NULL0

保障更新安全

给路由器相连两个接口上配置共享密钥

加快收敛速度

命令：

times rip 15 90 150

注意要每台路由器保持相同的收敛时间
