嵌入式内核及驱动开发-02驱动模块开发(编写驱动ko，内核编译，设备树文件的编译，网卡移植，简单驱动代码的编写，驱动Makefile编写，insmod加载ko模块，模块ko参数传递)

驱动模块开发

驱动代码需要有四个部分
	1.头文件
	2.驱动模块装载和卸载函数入口声明
	3.实现模块装载和卸载函数入口
	4.GPL声明

编译驱动代码hello.c

在Ubuntu下Samba共享文件夹中组织自己的目录结构

linux@linux:/home/zzw/share/linux-3.14.79/mydirvers/hello_drv$ ls
hello.c      hello.mod.o  modules.order   mymath.h      mymath.mod.o
hello.ko     hello.o      Module.symvers  mymath.ko     mymath.o
hello.mod.c  Makefile     mymath.c        mymath.mod.c

linux@linux:/home/zzw/share/linux-3.14.79/mydirvers/hello_drv$ pwd
/home/zzw/share/linux-3.14.79/mydirvers/hello_drv

驱动代码hello.c

/*
驱动代码需要有四个部分
		1.头文件
		2.驱动模块装载和卸载函数入口声明
		3.实现模块装载和卸载函数入口
		4.GPL声明
*/

//头文件
#include <linux/init.h>
#include <linux/module.h>

//实现模块装载和卸载函数入口
static int __init hello_drv_init(void)
{
	//向系统申请资源
	printk("-----------%s-------------\n",__FUNCTION__);

	return 0;
}

static void __exit hello_drv_exit(void)
{
	//释放资源
	printk("-----------%s-------------\n",__FUNCTION__);

}

//驱动模块装载和卸载函数入口声明
module_init(hello_drv_init);
module_exit(hello_drv_exit);

//GPL声明
MODULE_LICENSE("GPL");

编写Makefile

• Mkaefile会被读两次
• 第一次是make的时候，这时候主要读取的路径
• 第二次是内核源码变异的时候，这时候，内核源码要知道要- 把该路径下哪个文件编译成ko

例—Makefile

ROOTFS_DIR = /nfs/rootfs / #根文件系统路径

ifeq ($(KERNELRELEASE),)

KERNEL_DIR = /home/zzw/share/linux-3.14.79 	#编译过的内核源码的路径

CPU_DIR = $(shell pwd)

all:

	make -C $(KERNEL_DIR) M=$(CPU_DIR) modules  #把当前路径编成modules

clean:

	make -C $(KERNEL_DIR) M=$(CPU_DIR) clean
install:
	sudo cp -raf *.ko $(ROOTFS_DIR)/drv_module 	#把当前的所有.ko文件考到根文件系统的drv_module目录

else

obj-m += hello.o   #指定内核要把哪个文件编译成ko

obj-m += mymath.o

endif

insmod 加载ko模块

lsmod 查看系统中装载了哪些模块

rmmod 卸载ko模块

注意：卸载时是驱动名，不加后缀.ko

• 注意：卸载时是驱动名，不加后缀.ko

模块ko参数传递

1. 加载模块时insmod hello.ko myname=“zhuzhongwei” myvalue=88参数会传递给模块内部

2. 用途

    wifi驱动:   wifi硬件中内部也运行内部代码，原厂开发,这些代码叫做固件--firmware.bin
    装载wifi驱动，必须告诉固件文件在哪里
     insmod  rtxxx.ko path=/lib/modules/firmware/xxx.bin


3. 在代码如何处理参数：

    module_param(name, type, perm)
    参数1：表示参数到名字，比如myname， myvalue
    参数2：参数到类型, charp, int
    参数3： /sys/modules/表示文件到权限： 0666


4. 用法：

    module_param(myvalue, int, 0666);
    module_param(myname, charp, S_IRUGO|S_IWUGO|S_IXUGO);


5. 传参（当驱动内部已经定义了参数后，优先使用外部传入的参数）


ko模块的符号导出

新建mymath.c

#include <linux/init.h>
#include <linux/module.h>

//不需要模块加载和卸载的入口申明，直接定义好一些封装的函数

int my_add(int a,int b)
{
	return a+b;
}
EXPORT_SYMBOL(my_add);

int my_sub(int a,int b)
{
	return a-b;
}
EXPORT_SYMBOL(my_sub);

MODULE_LICENSE("GPL");

新建mymath.h

#ifndef __MATH_H__
#define __MATH_H__

int my_add(int a,int b);
int my_sub(int a,int b);

#endif

hello.c

/*
驱动代码需要有四个部分
		1.头文件
		2.驱动模块装载和卸载函数入口声明
		3.实现模块装载和卸载函数入口
		4.GPL声明
*/

//头文件
#include <linux/init.h>
#include <linux/module.h>
#include "math.h"

static int myvalue = 56;
static char *myname = "xinyuan";

//实现模块装载和卸载函数入口
static int __init hello_drv_init(void)
{
	//向系统申请资源
	printk("-----------%s-------------\n",__FUNCTION__);
	printk("name = %s, value = %d\n",myname,myvalue);


	printk("a+b = %d, a-b = %d\n",my_add(33,22),my_sub(44,12));

	return 0;
}

static void __exit hello_drv_exit(void)
{
	//释放资源
	printk("-----------%s-------------\n",__FUNCTION__);

}


//驱动模块装载和卸载函数入口声明
module_init(hello_drv_init);
module_exit(hello_drv_exit);

//GPL声明
MODULE_LICENSE("GPL");

//传参（当驱动内部已经定义了参数后，优先使用外部传入的参数）
module_param(myvalue,int,0644);
module_param(myname,charp,S_IRUGO|S_IWUSR);

调用模块符号

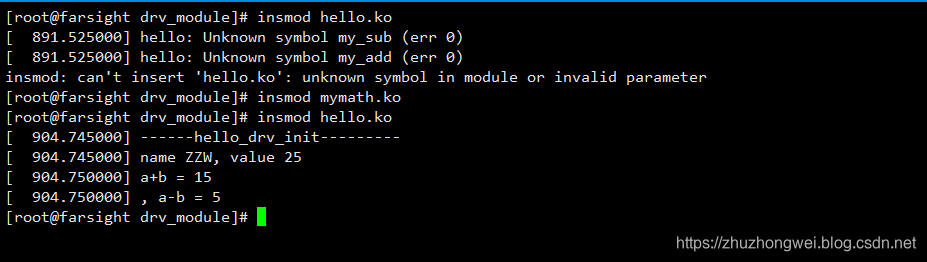

• hello.ko里面调用了math.ko中的符号，所以要先加载mymath.ko
