文章目录

声明

华清远见教育集团 15年专注高端IT培训 做良心教育，做专业教育，做受人尊敬的职业教育

创客学院官网：http://www.makeru.com.cn/
华清远见创客学院嵌入式课程链接：http://www.makeru.com.cn/emb
华清远见创客学院物联网课程链接：http://www.makeru.com.cn/iot

概述

CGI 是Web 服务器运行时外部程序的规范,按CGI 编写的程序可以扩展服务器功能。CGI 应用程序能与浏览器进行交互,还可通过数据库API 与数据库服务器等外部数据源进行通信,从数据库服务器中获取数据。格式化为HTML文档后，发送给浏览器，也可以将从浏览器获得的数据放到数据库中。几乎所有服务器都支持CGI,可用任何语言编写CGI,包括流行的C、C ++、VB 和Delphi 等。CGI 分为标准CGI 和间接CGI两种。标准CGI 使用命令行参数或环境变量表示服务器的详细请求，服务器与浏览器通信采用标准输入输出方式。间接CGI 又称缓冲CGI,在CGI 程序和CGI 接口之间插入一个缓冲程序，缓冲程序与CGI 接口间用标准输入输出进行通信。

总之，CGIC是一个功能比较强大的支持CGI开发的标准C库，并支持Linux, Unix 和Windows等多操作系统。

框图

在这里插入图片描述
CGI程序的工作一般就是接收表单数据，进行数据处理，最后根据处理结果生成新的页面返回给浏览器。

源码分析

root@linux:~/tool/cgic205# tree -a
.
├── capture.c
├── cgic.c
├── cgic.h
├── cgic.html
├── cgictest.c
├── license.txt
├── Makefile
├── readme.txt
└── support.txt

0 directories, 9 files

cgic.h：头文件；
cgic.c：CGIC的源代码文件；
cgictest.c：CGIC库的作者提供的一个CGI程序例子；
capture.c：用于调试CGI程序的工具；
Makefile：安装CGIC的脚本文件；

可以看到，整个库实际上就是cgic.c一个文件，可以说是非常的精炼。可以把CGIC安装为操作系统的一个动态链接库，这样我们每次编译的时候，就不需要有cgic.c这个源文件了。但是由于需要（以后将会看到），我们将修改cgic.c代码，所以我们不把它安装进系统。每次编译的时候，只要把cgic.c和cgic.h放到当前文件夹就好了。

用户操作流程分析

用户通过客户端应用(浏览器)向web服务发送一个get请求，web服务器返回一个默认的静态html页面；用户想在这个基础上进一步操作，比如用户登录，需要填写 ‘用户名-密码’ 吧，这样提交的信息就以form表单的形式从web服务器，再通过CGI接口向服务器上的应用发送。CGI就是这么一个中间机制，这里简单理解就是讲前端产生的html语言转换成应用层的c语言，实现交互。

CGIC的移植过程

源码移植

  1. 下载源码
    http://www.boutell.com/cgic/

  2. .解压

     root@linux:~/tool#  tar -xvf cgic205.tar.gz

  3. 修改交叉编译环境

     CFLAGS=-g -Wall
 #CROSS_COMPILE=
 CROSS_COMPILE=arm-linux-
 CC=$(CROSS_COMPILE)gcc
 AR=$(CROSS_COMPILE)ar
 RANLIB=$(CROSS_COMPILE)ranlib
 LIBS=-L./ -lcgic

 all: libcgic.a cgictest.cgi capture

 install: libcgic.a
 	cp libcgic.a /usr/local/lib
 	cp cgic.h /usr/local/include
 	@echo libcgic.a is in /usr/local/lib. cgic.h is in /usr/local/include.

 libcgic.a: cgic.o cgic.h
 	rm -f libcgic.a
 	$(AR) rc libcgic.a cgic.o
 	$(RANLIB) libcgic.a

 #mingw32 and cygwin users: replace .cgi with .exe

 cgictest.cgi: cgictest.o libcgic.a
 	#gcc cgictest.o -o cgictest.cgi ${LIBS}
 	$(CC) $(CFLAGS) cgictest.o -o cgictest.cgi ${LIBS}

 capture: capture.o libcgic.a
 	#gcc capture.o -o capture ${LIBS}
 	$(CC) $(CFLAGS) capture.o -o capture ${LIBS}
 clean:
 	rm -f *.o *.a cgictest.cgi capture

  4. 编译cgi源码

     root@linux:~/tool/cgic205# make
 arm-linux-gcc -g -Wall   -c -o cgic.o cgic.c
 rm -f libcgic.a
 arm-linux-ar rc libcgic.a cgic.o
 arm-linux-ranlib libcgic.a
 arm-linux-gcc -g -Wall   -c -o cgictest.o cgictest.c
 #gcc cgictest.o -o cgictest.cgi -L./ -lcgic
 arm-linux-gcc -g -Wall cgictest.o -o cgictest.cgi -L./ -lcgic
 arm-linux-gcc -g -Wall   -c -o capture.o capture.c
 #gcc capture.o -o capture -L./ -lcgic
 arm-linux-gcc -g -Wall capture.o -o capture -L./ -lcgic

  5. 将capture和cgictest.cgi拷贝到nfs共享根目录下的boa/cgi-bin/目录中

     cp capture /nfs/rootfs/boa/cgi-bin/
 cp cgictest.cgi  /nfs/rootfs/boa/cgi-bin/

  6. 测试效果-运行开发板 ，先运行boa服务器(后台运行)

     [root@farsight boa]# ./boa &
 [root@farsight boa]# [01/Jan/1970:00:06:59 +0000] boa: server version Boa/0.94.13
 [01/Jan/1970:00:06:59 +0000] boa: server built Nov 29 2017 at 11:22:26.
 [01/Jan/1970:00:06:59 +0000] boa: starting server pid=1205, port 80

  7. 在工作站的浏览器地址栏输入http://192.168.2.10/cgi-bin/cgictest.cgi， （直接指定要运行的程序）
    （指定网页运行举例：http://192.168.2.10/pass.html 板子ip/网页名）
    在这里插入图片描述
    在这里插入图片描述

问题与解决思路

  1. Unable to connect
    Firefox can’t establish a connection to the server at 192.168.1.100.
    Boa服务器没有运行：

  2. 404 在boa的/cgi-bin目录下找不到对应的cgi文件或在www目录下找不到对应的html文件
    404 Not Found
    The requested URL /cgi-bin/cgictest.cgi was not found on this server
    404 Not Found
    The requested URL /index.html was not found on this server.

进一步项目移植

移植步骤

  1. 编写 mycgitest.c

    #include<stdio.h>
#include "cgic.h"
#include <string.h>
#include <stdlib.h>

 int cgiMain()
 {
 #ifdef DEBUG
 	printf("Enter cgiMain() .....\n");
 #endif /* DEBUG */

 	cgiHeaderContentType("text/html");
 	/* Top of the page */
 	fprintf(cgiOut, "<HTML><HEAD>\n");
 	fprintf(cgiOut, "<TITLE>My First CGI</TITLE></HEAD>\n");
 	fprintf(cgiOut, "<BODY><H1>Hello CGIC......</H1>\n");
 	fprintf(cgiOut,"<H3>   by zhuzhongwei  </H3>\n");
 	fprintf(cgiOut, "</BODY></HTML>\n");

 	return 0;
 }

  2. Makefile 修改

     	CFLAGS=-g -Wall
 CROSS_COMPILE=arm-linux-
 #CROSS_COMPILE=
 CC=$(CROSS_COMPILE)gcc
 AR=$(CROSS_COMPILE)ar
 RANLIB=$(CROSS_COMPILE)ranlib
 LIBS=-L./ -lcgic


 NFSBOA_CGIBIN=/nfs/rootfs/boa/cgi-bin/
 NFSBOA_WWWDIR=/nfs/rootfs/boa/www/
 all: libcgic.a capture cgictest.cgi \
 	mycgitest.cgi login.cgi

 install: libcgic.a
 	cp libcgic.a /usr/local/lib
 	cp cgic.h /usr/local/include
 	@echo libcgic.a is in /usr/local/lib. cgic.h is in /usr/local/include.

 libcgic.a: cgic.o cgic.h
 	rm -f libcgic.a
 	$(AR) rc libcgic.a cgic.o
 	$(RANLIB) libcgic.a

 #mingw32 and cygwin users: replace .cgi with .exe

 cgictest.cgi: cgictest.o libcgic.a
 	$(CC) cgictest.o -o cgictest.cgi ${LIBS}

 capture: capture.o libcgic.a
 	$(CC) capture.o -o capture ${LIBS}

 mycgitest.cgi: mycgitest.o libcgic.a
 	$(CC) mycgitest.o -o mycgitest.cgi ${LIBS}

 login.cgi: login.o libcgic.a
 	$(CC) login.o -o login.cgi ${LIBS}

 nfsdeal:
 	mv *.o ./obj/
 	mv *.a *.cgi capture ./cgi-bin/
 	sudo cp ./cgi-bin/* $(NFSBOA_CGIBIN)
 	sudo cp ./login/*   $(NFSBOA_WWWDIR)/images/login/
 	sudo cp login.html  $(NFSBOA_WWWDIR)

 clean:
 	rm -f *.o *.a cgictest.cgi capture
 	rm -f ./cgi-bin/* ./obj/*

  3. 将capture和mycgitest…cgi拷贝到主机的/nfs/rootfs/boa/cgi-bin目录下。
    cp capture mycgitest.cgi /nfs/source/rootfs/boa/cgi-bin

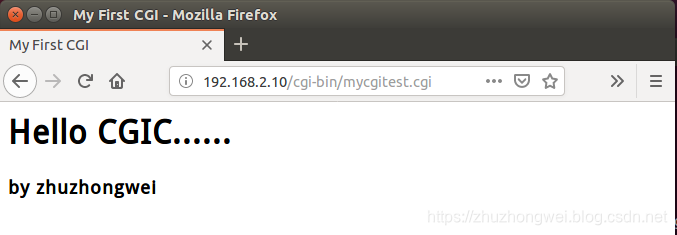

  4. 浏览器测试 输入url http://192.168.2.10/cgi-bin/mycgitest.cgi
    在这里插入图片描述

问题与解决思路

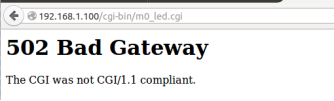

  1. 问题一：

在这里插入图片描述
1、A9服务器 没有运行 ./smart_storage
2、A9和CGI的进程间通信失败：

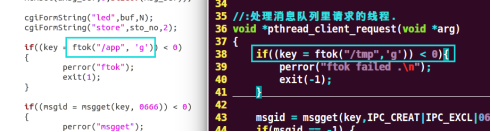

注意查看进程间通信的ftok获得的秘钥是否是一致的。

在这里插入图片描述
2. 问题二：404的错误：
诊断：html网页找不到对应的cgi程序；
解决思路：
1、右键、查看网页源代码，确定IP地址没有问题
2、查看form表单，form表单对应的/cgi-bin/xxx.cgi在boa的cgi-bin目录下是否存在；

项目移植(完整版)

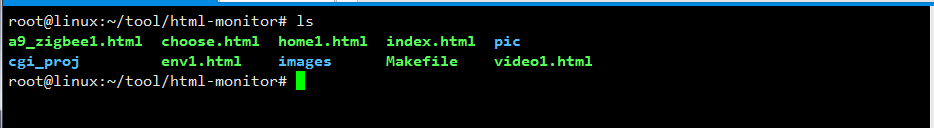

  1. 添加新的文件到cgi源码目录
    在这里插入图片描述

  2. 修改Makefile编译规则，把刚才那些文件添加到Makefile编译项

     CC=arm-none-linux-gnueabi-gcc
 AFLAGS=-Wall -g
 LDFLAGS= -L ./lib
 OBJS= capture.cgi a9_beep.cgi zigbee_fan.cgi\
 	  a9_led.cgi a9_seg.cgi \
 	  env1.cgi setEnv.cgi

 run:$(OBJS)

 $(OBJS):%.cgi:%.c
 	$(CC) $(AFLAGS) $< cgic.c -o $@ $(LDFLAGS)

 install:
 	$(CC) $(AFLAGS) login.c -o login.cgi
 	mv *.cgi ./out/
 	sudo cp  ./out/*.cgi  /nfs/rootfs/boa/cgi-bin

 .PHONY:clean
 clean:
 	rm ./out/*.cgi

  3. 编译并将目标文件移动到nfs根目录下

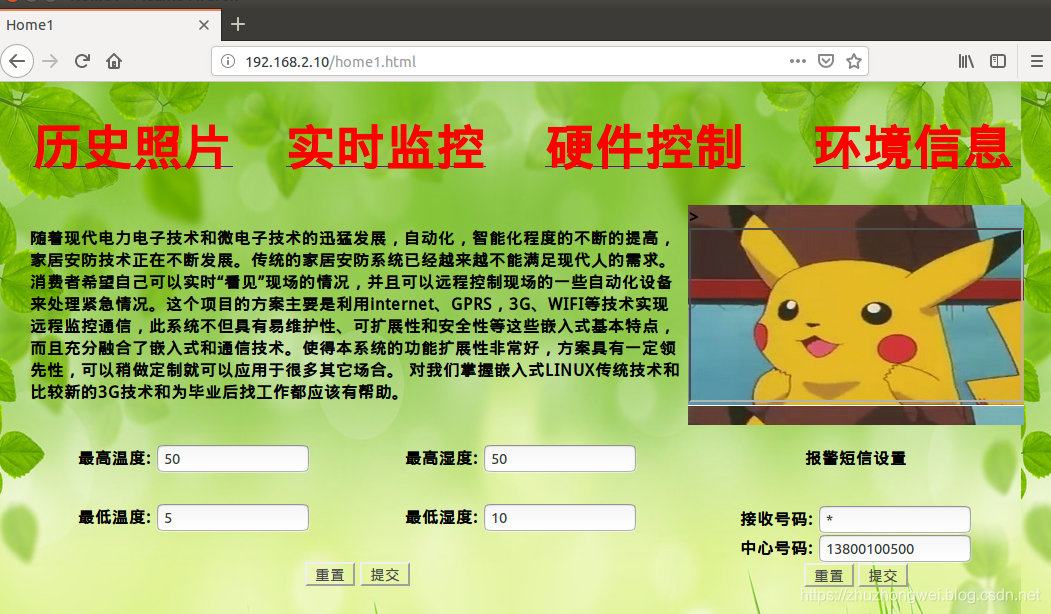

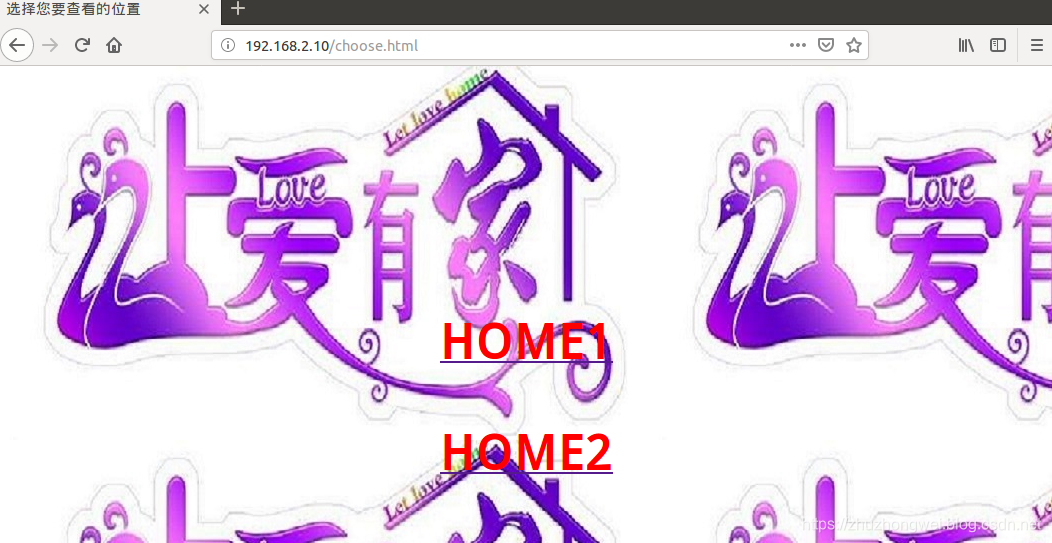

  4. 查看效果,用户通过浏览器访问开发板IP，web服务器返回一个默认页面
    在这里插入图片描述
    在这里插入图片描述
    在这里插入图片描述
