气泡法检漏技术特点分析和新型压力衰减法测试技术

本文链接：https://blog.csdn.net/Shanghai_Eyoung/article/details/128721114

摘要：针对传统的气泡法检漏技术，本文详细介绍了气泡法的基本原理、气泡法中的两种标准方法——加压法和真空法以及对应的标准规范，并对这两种气泡法进行了对比分析。本文还对气泡法的技术特点进行了分析，指出了气泡法检漏技术的局限性，由此引出和介绍了更先进的自动化高精度的检漏测试技术——压力衰减法。

原文阅读：（PDF格式）

1. 气泡泄漏检测方法概述

气泡泄漏检测（bubble leak test）一般简称为气泡排放检测（bubble emission test）、浸没泄漏检测（submersion leak test）、水下浸没泄漏检测（underwater immersion leak test）或“浸泡检测（dunking test）”，是一种通过排放气泡来检测和定位被测物泄漏的试验方法。

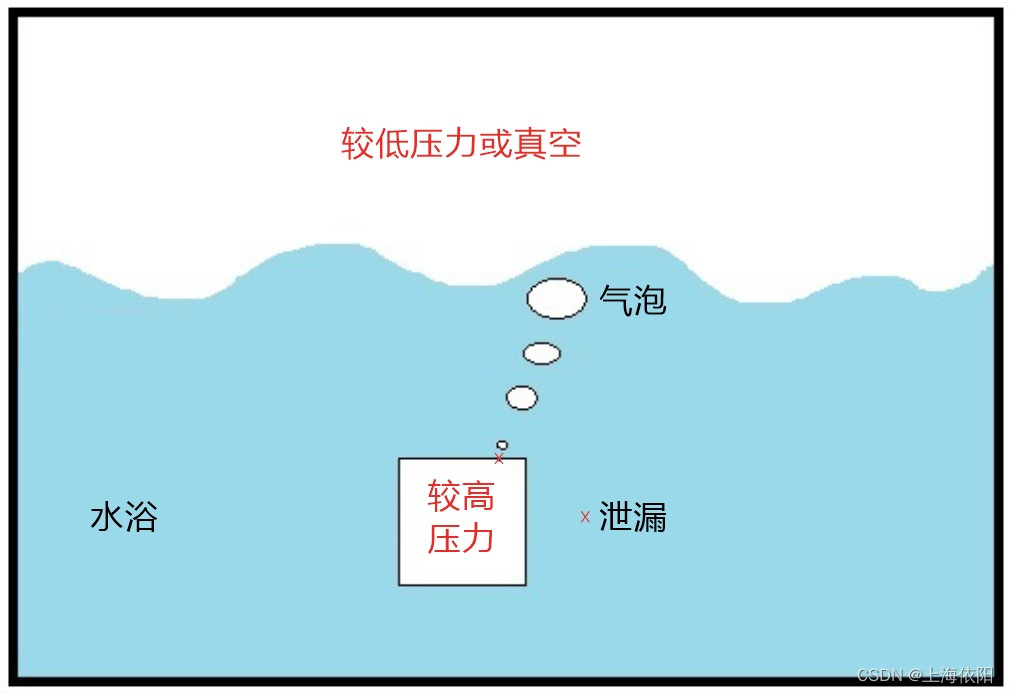

如图1所示，气泡捡漏法的基本原理是设法使浸泡在水介质中的被检对象内外产生压力差，如果存在泄漏，则高压气体通过泄漏点向低压流动，在低压侧可以观察到泄漏气体在水中产生的气泡，由此来检测泄漏，具有操作简便、快捷和低成本的特点。

气泡泄漏检测方法的灵敏度受压力差、加压气体和起泡溶液的影响。目前气泡泄漏检测方法主要依据以下两种技术和相应方法：

（1）加压技术：给被检对象内部直接用气体加压，在被检对象外部直接施加起泡溶液或将被检对象直接浸入溶液，根据泄漏气体通过液体时形成的气泡，确定被检对象是否泄漏及漏孔位置。相应标准为 ASTM F2096“通过内部加压检测医用包装严重泄漏的标准试验方法”。

（2）真空技术，适用于检测时不能直接加压设备的泄漏检测方法。在被检设备壳体局部区域施加起泡溶液，然后通过真空罩使这一局部区域两侧形成一定的压力差，如有泄漏发生，则会在压力低的一侧产生气泡，从而可以确定泄漏产生的部位。相应标准为 ASTM D3078“通过气泡排放测定软包装渗漏的标准渗漏试验方法”。

国家标准 GB∕T 34637“无损检测气泡泄漏检测方法”将上述两种方法进行了汇总，对于刚性容器的检漏也有相应标准 ASTM D4991"用真空法测试空刚性容器泄漏的标准试验方法“，但基本原理都相同。本文将对这种气泡泄漏检测方法进行分析，介绍相应的特点和局限性，由此引出后续将介绍的目前气体泄漏检测新技术。
