微流控芯片压力和流量的超高精度串级控制解决方案

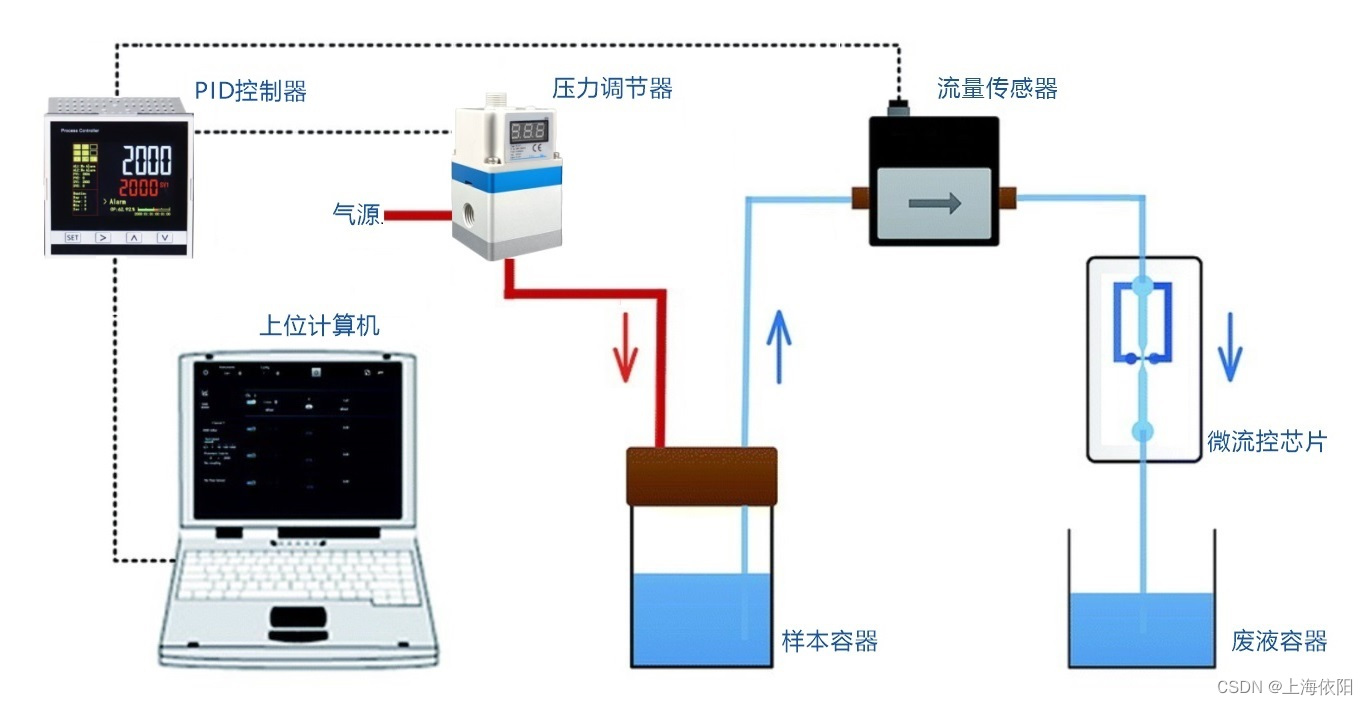

摘要：针对微流控芯片压力驱动进样系统中压力和流量的高精度控制，本文提出了国产化替代解决方案。解决方案采用了积木式结构，便于快速搭建起气压驱动进样系统。解决方案的核心是采用了串级控制模式，结合高精度的传感器、电气比例阀和PID控制器，通过压力和流量的双闭环PID控制回路可实现微流控芯片内液体流量的高精度控制。另外，解决方案具有强大的拓展功能，可进行手动、自动、程序和周期控制，同时也具备芯片的温度控制功能。

原文阅读：（PDF格式）

---

1. 问题的提出

微流控芯片是将成百上千的微流道集成于以平方厘米为单位的芯片上，以实现样本的制备、分离、筛选、检测等功能，其特点在于可以用极少量的检测样本有效地完成各类检测，可取代常规的生化实验平台。微流控芯片中的微流道内径非常细小，可以实现低至1微米的空间细胞操作精度，因此在向微流道中进样时，对于流量的控制要求非常高。

目前的微流控进样系统，主要是一些国外进口产品，如法
