各种薄膜工艺中的真空压力控制关键部件的国产化替代现状

摘要：真空度控制技术关键部件主要有真空计、进气流量调节装置、排气流量调节装置和真空度控制器四大类。本文在真空度控制技术基本概念和技术要求基础上，详细介绍了真空度控制技术关键部件国外产品的分布和类型，特别介绍了相关的国产产品现状。总之，除了高端电容真空计之外，真空度控制技术中的绝大多数关键部件已实现了国产化，并已得到广泛应用，后续的国产化重点将主要集中在开发MOCVD工艺中的受控蒸发混合器。

原文阅读：（PDF格式）

---

1. 真空度控制技术简述

在长、热、力、电这些基本物理量中，真空度作为力学领域内的一个物理量通常是各种生产工艺和科学研究中的一个重要环境参数，真空度的控制也基本都采用闭环控制模式。典型的真空度控制系统结构如图1所示，其特征如下：

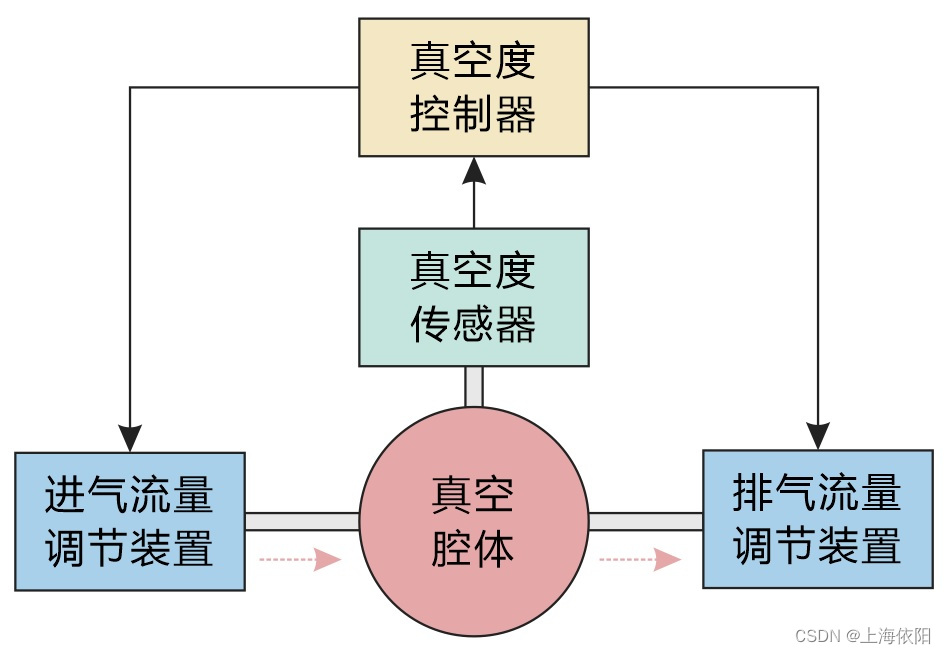

图1 真空度控制系统典型结构

（1）系统构成：如其他物理量的闭环控制回路一样，真空度控制回路由传感器、控制器和执行器三部分组成。对于真空度控制，执行器还包括进气流量调节装置和排气流量调节装置两部分。

（2）控制方法：真空度的控制方法一般都采用动态平衡法，即使得进气流量和出气流量达到某一平衡状态，从而实现不同真空度的准确控制。

（3）控制模式：真空度的具体控制模式有上游控制和下游控制之分。在绝对压力1kPa~100kPa的低真空度范围内，需采用下游控制模式，即恒定进气流量的同时，调节排气流量。在绝对压力小于1kPa的高真空度和超高真空度范围内，需采用上游控制模式，即恒定排气流量的同时，调节进气
