射频电路中的Diplexer和Duplexer的区别

最新推荐文章于 2025-03-11 19:59:19 发布
最新推荐文章于 2025-03-11 19:59:19 发布
阅读量893 收藏 2
点赞数 1
文章标签： 射频工程
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/Sharon_PU/article/details/140753322
版权

天线共用器/同向双工器/合路器Diplexer

Diplexer用于将不同频段的信号（信号间的频带间隔比较远）分离或合并，使不通频段的信号共用一根天线或者在同一条传输线上传输。它通常由两个滤波器组成，一个用于高频信号，另一个用于低频信号。

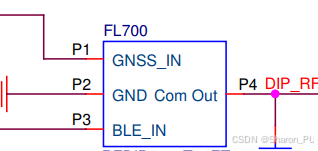

如下图所示的diplexer，BLE信号和GNSS信号通过一个diplexer变成一路信号输出，进而达到共用天线的目的。

                           Diplexer图示

双工器/收发开关Duplexer

用于将同一个频段/不同频段的接收信号和发射信号分隔开或合并成一路信号输出，保证接收和发射信号能同时进行工作。通常用于发射信号和接受信号共用一根天线的射频电路中，节省天线的数量。
