秒懂SpringBoot之Mvc请求执行流程浅谈

[版权申明] 非商业目的注明出处可自由转载
出自：shusheng007

概述

在Java Web开发领域Spring Mvc的流行度居高不下，假期花了天时间又读了下spring mvc的源码，大概整理一下，以便于查询，也便于后辈学习。

SpringMvc 流程简述

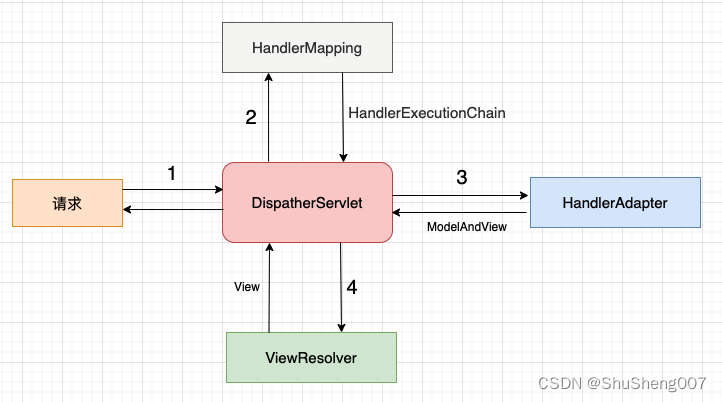

先上一张手撕大图…其实只要看懂了这张图对spring mvc的理解也就有了宏观的概念了，看不懂也没关系拉，不耽误我们搬砖挣钱…只不过只能一直搬砖

从图中看，spring mvc 有3大组件：HandlerMapping， HandlerAdapter，ViewResolver，其中ViewResolver从实战的角度来说快没有用武之地了，至于为什么我们稍后再说。其中每一步我都标了序号，请求就是按照序号被一路处理过来的

SpringBoot的出现，使的我们开发一个web程序简单到令人发指。如果你使用过spring mvc下面的代码肯定是再熟悉不过了，加几个注解，然后一个API就写好了，但是你是否思考过其背后的执行流程呢？

@RestController
@RequestMapping("/mvc")
public class MvcController {

    @GetMapping("/obj")
    public ResponseEntity<MyResponse> getObj(@RequestParam("name") String name){
        MyResponse response = new MyResponse();
        response.setName(name);
        response.setAge(18);

        ResponseEntity<MyResponse> entity = new ResponseEntity<>(response, HttpStatus.OK);
        return entity;
    }
}

• HandlerMapping

通过HandlerMapping将我们写的Controller类（使用@Controller 或者@RequestMapping标记的类）里面带有@RequestMaping（包括各种变种，例如@GetMapping，@PostMapping等等）标记的方法以及拦截器（实现了HandlerInterceptor接口的类)包装成 HandlerExecutionChain返回给DispatherServlet。

说白了，就是找到你写的那些处理器方法和拦截器，然后定位到你要请求的那个。由于SpringBoot的流行，我们几乎所有时间都在使用注解，所以最重要的一个实现类是：RequestMappingHandlerMapping。 这个很好记拉，名称前面那个RequestMapping就是你写Controller时候经常要加的@RequestMapping注解。

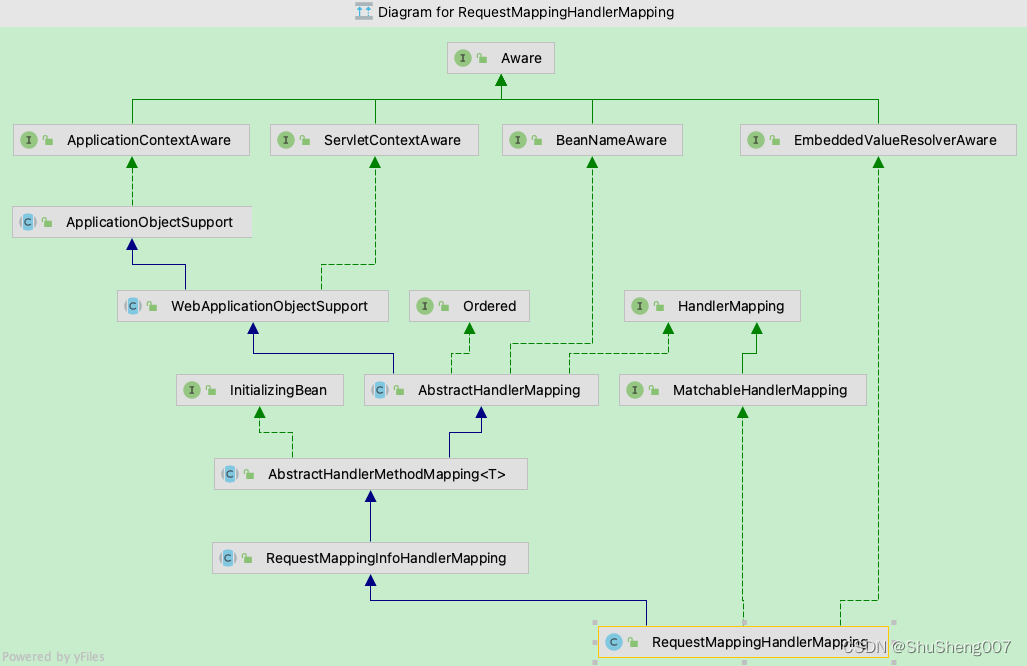

下面是其类继承结构图。

• HandlerAdapter

HandlerMapping把处理器和拦截器都处理好了，把定位到的处理器和拦截器包装成HandlerExecutionChain对象返回给了DispatherServlet，接下来就是要具体执行里面的处理器和拦截器的逻辑了。这货非常重要，具体的执行逻辑，以及执行结果的转换都由它来负责，最后返回一个ModelAndView实例给DispatherServlet。

由于注解的流行，我们经常使用的一个HandlerAdapter为RequestMappingHandlerAdapter。 这个也很好记拉，名称前面那个RequestMapping就是你写Controller时候经常要加的@RequestMapping注解。

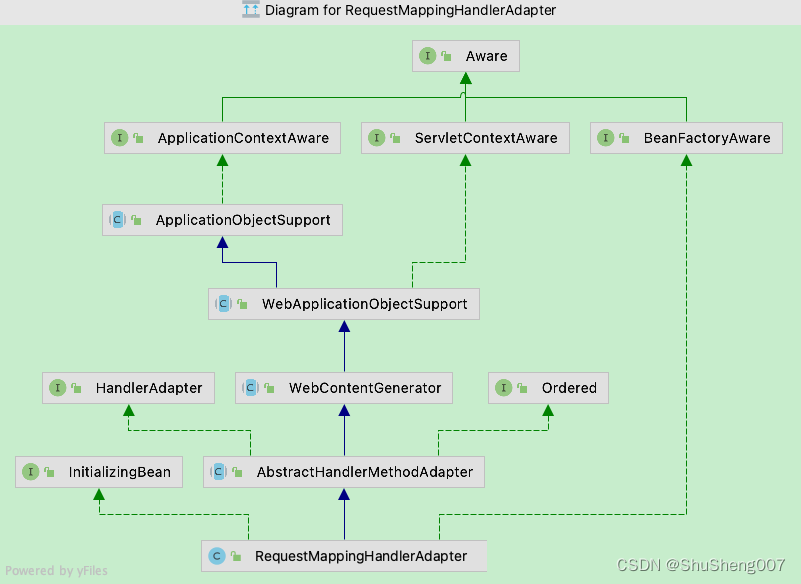

其类继承结构图如下：

• ViewResolver

这个组件主要是负责将逻辑视图解析为具体的视图。

到这块是不是又懵逼了，啥是逻辑视图？这块不懂也不能怪你，接触Jave web编程晚的同学可能都不知道啥是JSP了吧？现在前后端分离基本已经成为行业标准，所以也很少有人写jsp，以及使用其他模板引擎写网页了。以前web开发html都是后端写的，然后返给浏览器来渲染的，现在这种做法已经绝迹了吧？那个逻辑视图你就理解为一个指向你写的一个类似html文件的路径字符串好啦，ViewResolver就负责通过这个字符串找到你写的那个文件，然后结合数据将那个文件填充为html文件返回给前端。

这块不明白也没关系拉，现在都2022年了，这玩意在实践中基本用不上了，我们平时都是返回JSON，根本就走不到这一步，不过面试的时候有可能会用…

源码浅析

上面讲了个大概，我们稍微分析下源码吧，验证一下上面的流程

注册控制器

SpringMvc在启动的的时候就会把你写的那些Controller类（@Controller或者@RequestMapping标记）都给保存好。

public abstract class AbstractHandlerMethodMapping<T> extends AbstractHandlerMapping implements InitializingBean{
}

//由于其实现了InitializingBean接口，afterPropertiesSet()方法会自动执行。启动处理handlerMathods的方法。

@Override
public void afterPropertiesSet() {
	initHandlerMethods();
}

//在initHandlerMethods()方法中，从所有的bean里过滤出使用@Controller或者@RequestMapping标记的类，然后处理它里面的那些处使用@RequestMapping标记的理器方法。
for (String beanName : getCandidateBeanNames()) {
	if (!beanName.startsWith(SCOPED_TARGET_NAME_PREFIX)) {
		processCandidateBean(beanName);
	}
}

//例如我们写的这个例子中，此处的beanName = "mvcController"
protected void processCandidateBean(String beanName) {
	Class<?> beanType = obtainApplicationContext().getType(beanName);
	...
	//isHandler  判断MvcController是否被@Controller或者@RequestMapping标记
	if (beanType != null && isHandler(beanType)) {
	     //从handler中过滤出request方法，
		detectHandlerMethods(beanName);
	}
}

//在detectHandlerMethods方法中通过RequestMappingHandlerMapping的
RequestMappingInfo getMappingForMethod(Method method, Class<?> handlerType)
方法将那些处理器方法转化为RequestMappingInfo对象，

最后，通过registerHandlerMethod(handler, invocableMethod, mapping);将其保存到 AbstractHandlerMethodMapping的

private final MappingRegistry mappingRegistry = new MappingRegistry();里。

所以，程序启动后，你写的那些Controller里的处理器方法都已经以RequestMappingInfo的形式被注册到一个叫MappingRegistry的容器里面去了，等请求过来的时候就会从这里面取。

执行请求

首次调用的时候，会执行DispatcherServlet的initStrategies方法，这个方法用来获取各种组件，其中就包括我们的3大组件。

protected void initStrategies(ApplicationContext context) {
    ...
    initHandlerMappings(context);
	...
	initHandlerAdapters(context);
    ...
	initViewResolvers(context);
}

其中handlerMapping被保存到下面这个list中

private List<HandlerMapping> handlerMappings;

包括RequestMappingHandlerMapping的实例，

其中HandlerAdapter被保存到下面这个list中

private List<HandlerAdapter> handlerAdapters;

包括RequestMappingHandlerAdapter的实例

然后调用了DispatcherServlet的 doDispatch方法，这个方法非常重要，是整个请求执行流程的脉络。

注意：非初次调用接口不走初始化方法，直接走doDispatch方法。

protected void doDispatch(HttpServletRequest request, HttpServletResponse response){
    //将HandlerMethod 和 intercetor 转化为HandlerExecutionChain
    HandlerExecutionChain mappedHandler = getHandler(processedRequest);

    //获取HandlerAdapter，例如RequestMappingHandlerAdapter
    HandlerAdapter ha = getHandlerAdapter(mappedHandler.getHandler());

    //执行拦截器前置方法
	if (!mappedHandler.applyPreHandle(processedRequest, response)) {
		return;
	}

    //调用方法
    ModelAndView mv = ha.handle(processedRequest, response, mappedHandler.getHandler());

    //拦截器后置方法
    mappedHandler.applyPostHandle(processedRequest, response, mv);

    //拦截器完成方法
	processDispatchResult(processedRequest, response, mappedHandler, mv, dispatchException);

}

最后会调用RequestMappingHandlerAdapter的

protected ModelAndView invokeHandlerMethod(HttpServletRequest request,
			HttpServletResponse response, HandlerMethod handlerMethod){
    ServletInvocableHandlerMethod invocableMethod = createInvocableHandlerMethod(handlerMethod);
    ...
	invocableMethod.invokeAndHandle(webRequest, mavContainer);
	...
	return getModelAndView(mavContainer, modelFactory, webRequest);
}

获得一个ModelAndView对象，其中在invokeAndHandle中调用了 public class InvocableHandlerMethod extends HandlerMethod{}的

protected Object doInvoke(Object... args) throws Exception {
	Method method = getBridgedMethod();
    return method.invoke(getBean(), args);
	...
}

可见最后还是使用了反射, 最终会进入AbstractMessageConverterMethodProcessor 类的

protected <T> void writeWithMessageConverters(@Nullable T value, MethodParameter returnType,
	ServletServerHttpRequest inputMessage, ServletServerHttpResponse outputMessage)
	throws IOException, HttpMediaTypeNotAcceptableException, HttpMessageNotWritableException {
}

方法，方法调用的结果在这里进行转换，例如经常被使用MappingJackson2MessageConverter转换为json。

总结

以上就是Spring Mvc大概的执行流程，希望你了了…

SpringBoot之所以好用是因为其对整个流程做了高度抽象，如果不懂其中的原理那么它对于我们来说就是一个黑盒，对于日常搬砖是没什么问题，一旦出了bug就抓瞎了…而且只有掌握了其原理，才能更好的使用它。

一如既往的你可以从GitHub上获得本文源码：mvc-inspect
