芯谷科技--RS232通讯芯片D3232

• 应用领域

D3232芯片主要用于工控主板、工业控制器、程序烧录下载器、仿真器、新能源充电桩等众多涉及RS232通讯的产品。

• 基本特性

D3232芯片由两个线路驱动器、两个线路接收器和 一个双路电荷泵电路组成，具有端子间（串行端口连接 端子，包括 GND）±15kV ESD 保护。该器件符合 TIA/EIA-232-F 的要求，并在异步通信控制器与串行端 口连接器之间提供电气接口。电荷泵和四个小型外部电 容器支持由 3V 至 5.5V 单电源供电。该器件以高达 120kbit/s 的数据信号传输速率运行，驱动器输出压摆 率最高为 30V/μs。芯片采用SOP16/DIP16封装。

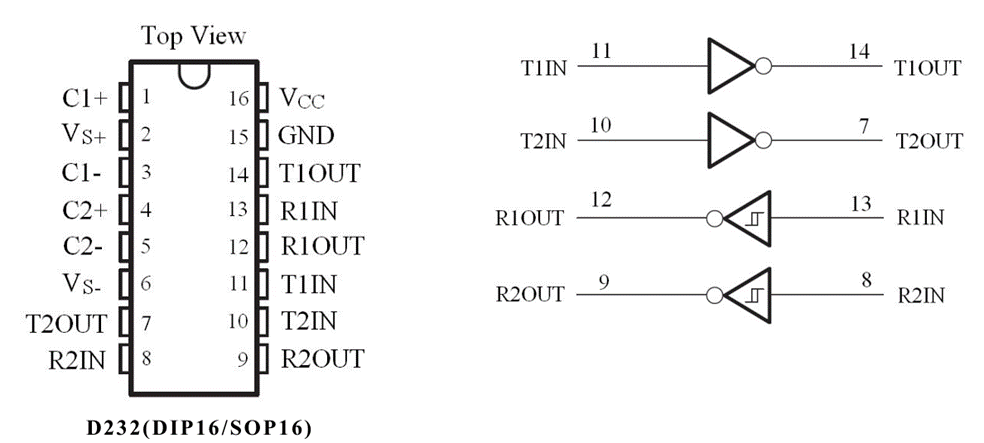

• 引脚信息

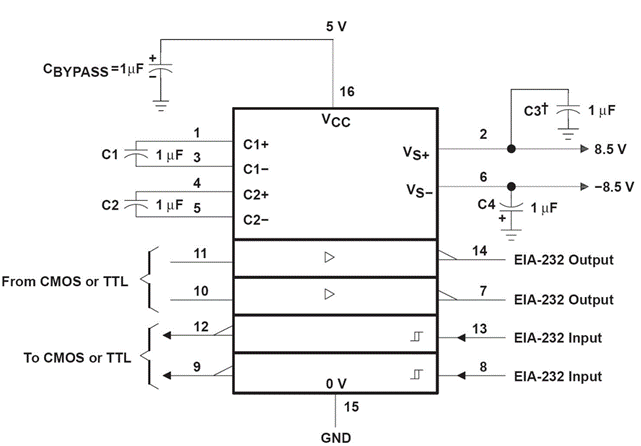

• 参考设计
