一、RGB共阳极LED

RGB——Red，Green，Blue 色光三原色或称三基色，在特定的颜色和亮度配比下可以发出可见光谱波段的任意颜色。

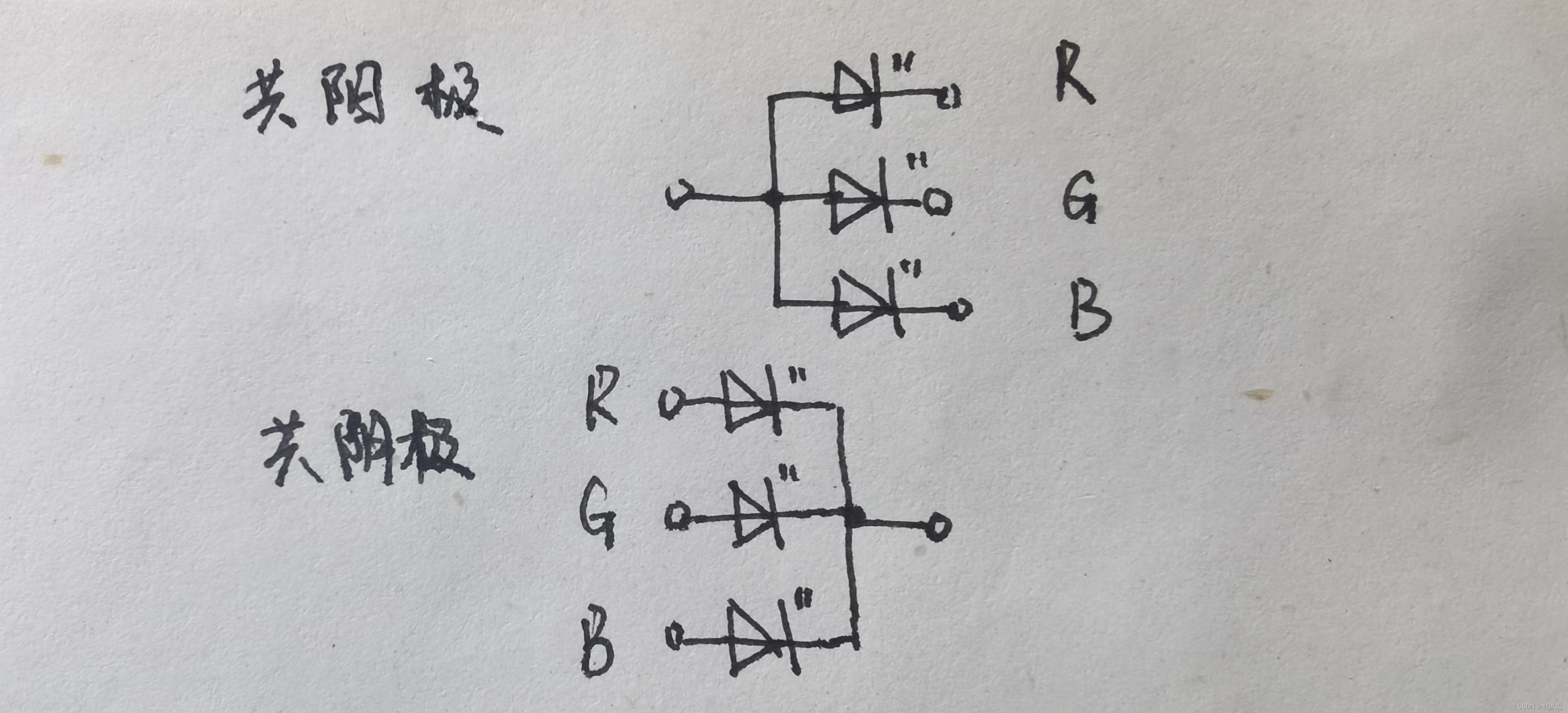

共阴极、共阳极LED，均在灯珠外引出四个引脚，由于二极管本身所具有的单向导通性，有共阳极和共阴极的区分。

共阳极LED在左侧电位高于右侧某色引脚电位时单色点亮，而共阴极LED则在左侧某色引脚电位高于右侧时单色点亮。

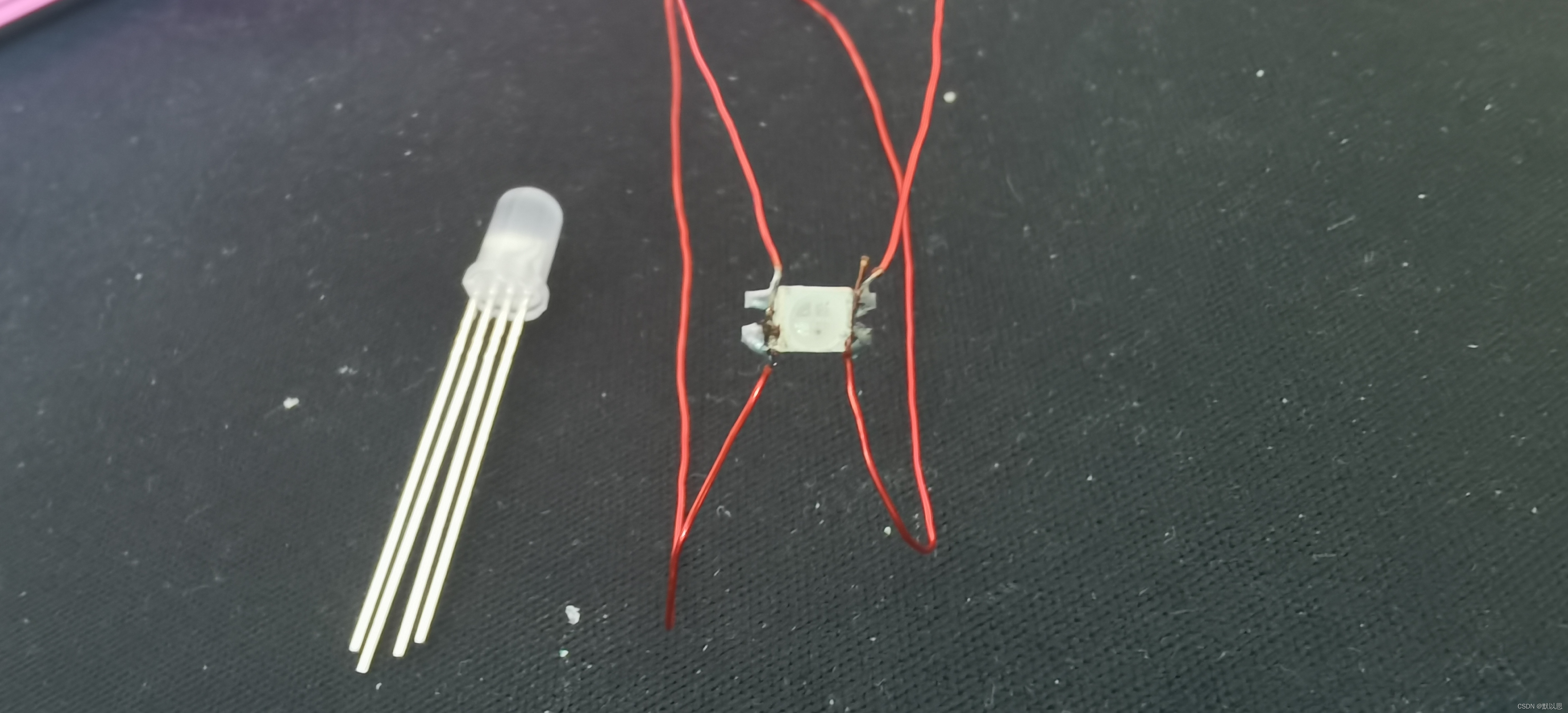

 购买的两种共阳极LED灯珠，左侧引脚从左到右依次定义为：R，Vcc，G，B；右侧是贴片灯珠，引脚从左下角顺时针依次定义为：R，G，B，Vcc，Vcc引脚有缺口标记，市场上可能也有不同引脚定义的产品。

二、中间变化颜色

按照三基色配比的原理，除了红、绿、蓝之外，还可以使灯珠发出可见光波段的其余相加混色。

        于是通过给三色的引脚加特定配比的电平，按照通过Arduino脉宽调制（PWM）改变输出电压的定义，使用analogWrite࿰
