共阳极RGB LED二极管

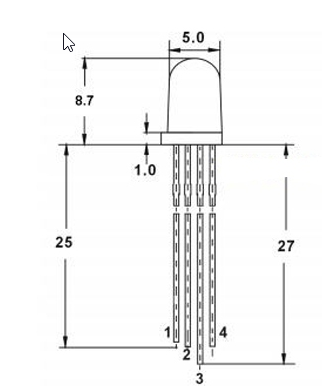

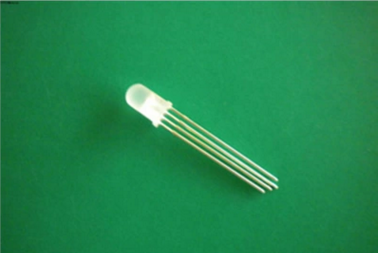

1）RGB LED二极管有四个引脚，它把3个普通led被封装在其内部，这三个led颜色分别为红、绿、蓝三种颜色，通过控制各个LED的亮度，你可以混合出几乎任何你想要的颜色，如下图：

2）RGB LED也分共阴极和共阳极。

　　共阴极：把所有负极端全部接一块接负极,即公共端为负极。

　　共阳极：把所有正极端全部接一块接正极，即公共端为正极。

3）共阳极RGB LED  ：

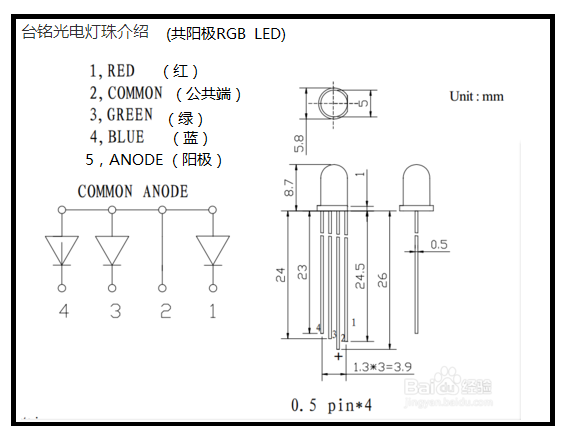

　　R、G、B这三个脚分别引出接负极，这三脚之外的第四脚为公共端接正极（阳极）。如下图：



　　由图可看出共阳RGB LED共有4个引脚，常见的是正极为第二管脚，也是最长的那个引线，它为公共端。通

　　常此管脚将被连接到+5V，其余的每个LED的需要串联大概220Ω的电阻以防止太大的电流流过烧毁。引脚顺

　　序如上图中左边数字顺序所示。R、G、B三个引脚分别串联上电阻后也可连到PWM波即可合成出不同的颜色。

       //-----------------------------------------------------------------------------------------------------------------------------//

　　

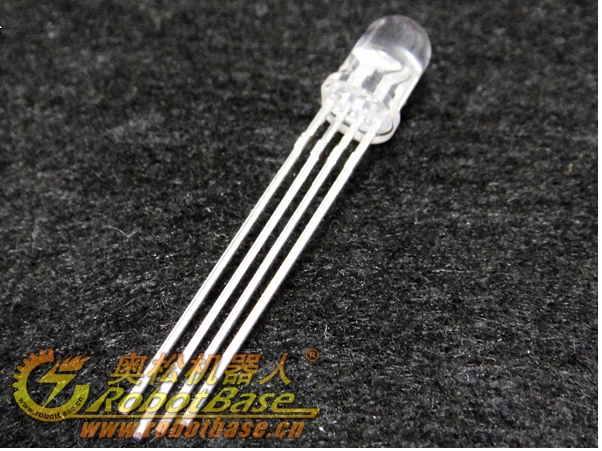

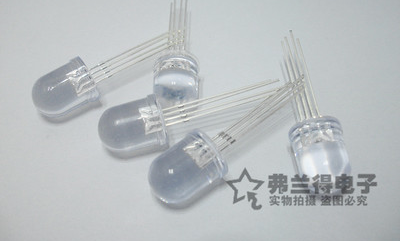

　　　　　　　　　　　　　　　　　　　（共阳极RGB 的实物图）

　　//--------------------------------------------------------------------------------------------------------------------//

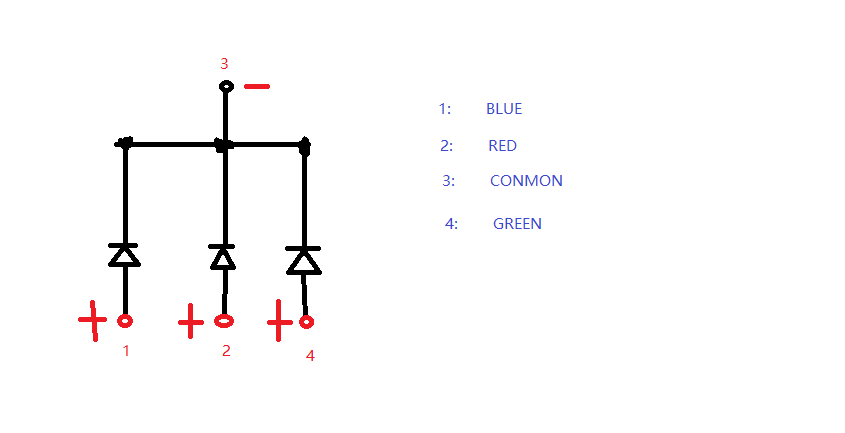

4）共阴极RGB LED: 　　编号3接负极，其他脚接信号线







5) led发光二极管共阴共阳区分方法：
　　共阳极公共端接阳极，低电平有效（灯亮）， 共阳极数码管内部发光二极管的阳极(正极)都联在一起,此数码管阳极(正极)在外部只有一个引脚；
　　共阴极公共端接阴极，高电平有效（灯亮），共阴极数码管内部发光二极管的阴极(负极)都联在一起,此数码管阴极(负极)在外部只有一个引脚；
