定点数的编码表示方法

1 无符号表示法

1.1 无符号表示法的特点

无符号表示法只能用于存储无符号整数，也就是正整数。

1.2 无符号表示法的存储步骤

无符号表示法存储步骤如下：

1. 转换为二进制。
2. 二进制位数不足n位的，左边（高位）补零。

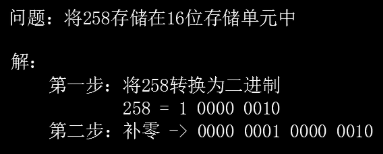

举例：

复原就是存储步骤的逆运算。

---

2 符号加绝对值表示法（即原码，Sign and Magnitude）

2.1 符号加绝对值表示法的特点

在存储整数中并不常用，却通常用于存储模拟信号（存储音频的部分会用到）。

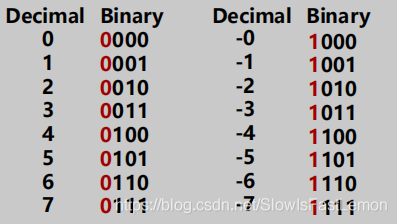

正号用0表示，负号用1表示，数值部分不变。

2.2 符号加绝对值表示法的存储步骤

符号加绝对值表示法的步骤如下：

1. 将绝对值转换为二进制。
2. 二进制位数不足n-1位的，左边（高位）补零。
3. 加上符号位。

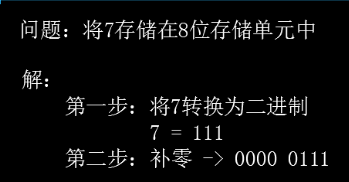

举例：


复原就是存储步骤的逆运算。

2.3 符号加绝对值表示法的缺点

符号加绝对值表示法虽然容易，但是具有如下缺点：

• 0的表示不唯一，故不利于程序员编程。
• 加、减运算方式不统一。
• 需额外对符号位进行处理，故不利于硬件设计。
• 特别当a < b时，实现a - b比较困难。

从50年代开始，整数都采用补码表示法，但浮点数的尾数用原码定点小数表示。

---

3 补码表示法（模运算，modular运算）

3.1 补码表示法的基本概念

重要概念： 在一个模运算系统中，一个数与它除以“模”后得余数等价。

现实世界中的模运算系统：时钟是一种模12系统。

我们可以得出如下结论：

1. 一个负数的补码等于模减去该负数的绝对值。
2. 对于某一确定的模，某数减去小于模的另一数，总可以用该数加上另一数负数的补码来代替。

这样通过补码（modular运算），我们就实现了+和-的统一。

补码的定义： 假设补码有n位，则[X]补 = 2 ^ n + X (-2 ^ (n-1) <= X < 2 ^ (n-1), mod 2 ^ n)。

3.2 如何取补码

取补码主要有如下两种方法：

取反加1：

通过如下的计算我们可以很清晰的看出为什么是取反加1：

从右边开始复制，直到复制第一个1然后其他位取反：

注： 将一个数连续取两次补码，最终得到原数。

求特殊数的补码：

3.3 补码表示法的存储步骤

无符号表示法的存储步骤如下：

1. 将绝对值转换为二进制。
2. 二进制位数不足n位的，左边（高位）补零。
3. 如果要存储的整数是正数和0，则就这样存储；如果要存储的整数是负数，则取其补码进行存储。

举例：

3.4 补码表示法恢复原数的方式

理论做法：

实际上我们都是如果如下形式进行求补码的真值的：

规律：判断正负

• 转换结果的最高位是0，则被转换的数为正数，数值部分相同。
• 转换结果的最高位是1，则被转换的数为负数，数值各位取反，末位加1。

举例：

---

4 移码表示法（Excess biased notion）

4.1 移码表示法的概念

移码表示是指将每一个数值加上一个偏置常数（Excess/bias）。

4.2 移码表示法的操作方式

通常，当编码位数为n时，bias取2^(n-1)
或 2^(n-1) - 1（如IEEE754）。

（上图应该是当bias为2^(n-1) 时）

4.3 移码表示法的优点

使用移码表示法，便于浮点数加减时的对阶操作（比较大小）。

---
