comsol的单相变压器绕组及铁芯振动形变仿真模型 1、单相变压器组振动形变模型:绕组在漏磁场的洛伦兹力

COMSOL的多物理场仿真在电力工程领域有着广泛的应用，尤其是在单相变压器的研究中。单相变压器是电力中不可或缺的组成部分，其性能的稳定性和可靠性直接影响到电力的正常运行。因此，对其绕组及铁芯的振动形变进行仿真分析具有重要的意义。

对于单相变压器的绕组振动形变模型，主要关注的是绕组在漏磁场中的洛伦兹力作用下的振动。在长时间的电力负载作用下，绕组会发生位移形变。这种形变不仅会改变变压器的电气性能，还可能对变压器的绝缘性能和散热性能产生影响，从而影响到变压器的使用寿命和安全运行。通过COMSOL的仿真模型，可以精确地模拟出绕组在漏磁场中的振动情况，以及长期作用下发生的位移形变，为变压器的设计和维护提供重要的参考依据。

另一方面，单相变压器的铁芯振动形变模型则主要考虑了铁芯在磁致伸缩作用下的振动。铁芯是变压器的核心部件，其性能直接影响到变压器的整体性能。铁芯在磁化过程中会发生磁致伸缩现象，从而产生振动和形变。这种形变如果不加以控制，会加速铁芯的疲劳损伤，影响变压器的使用寿命。COMSOL的仿真模型可以精确地模拟出铁芯的振动形变情况，帮助研究人员更好地理解铁芯的性能变化规律，为变压器的优化设计提供依据。

在仿真过程中，时域仿真是一种常用的方法。通过设置观察点，可以导出随时间变化的变压器磁通、位移、压力、形变曲线，从而更直观地了解变压器在工作过程中的动态变化情况。这些数据不仅可以用于评估变压器的性能，还可以为变压器的故障诊断和预防维护提供重要的依据。
comsol的单相变压器绕组及铁芯振动形变仿真模型

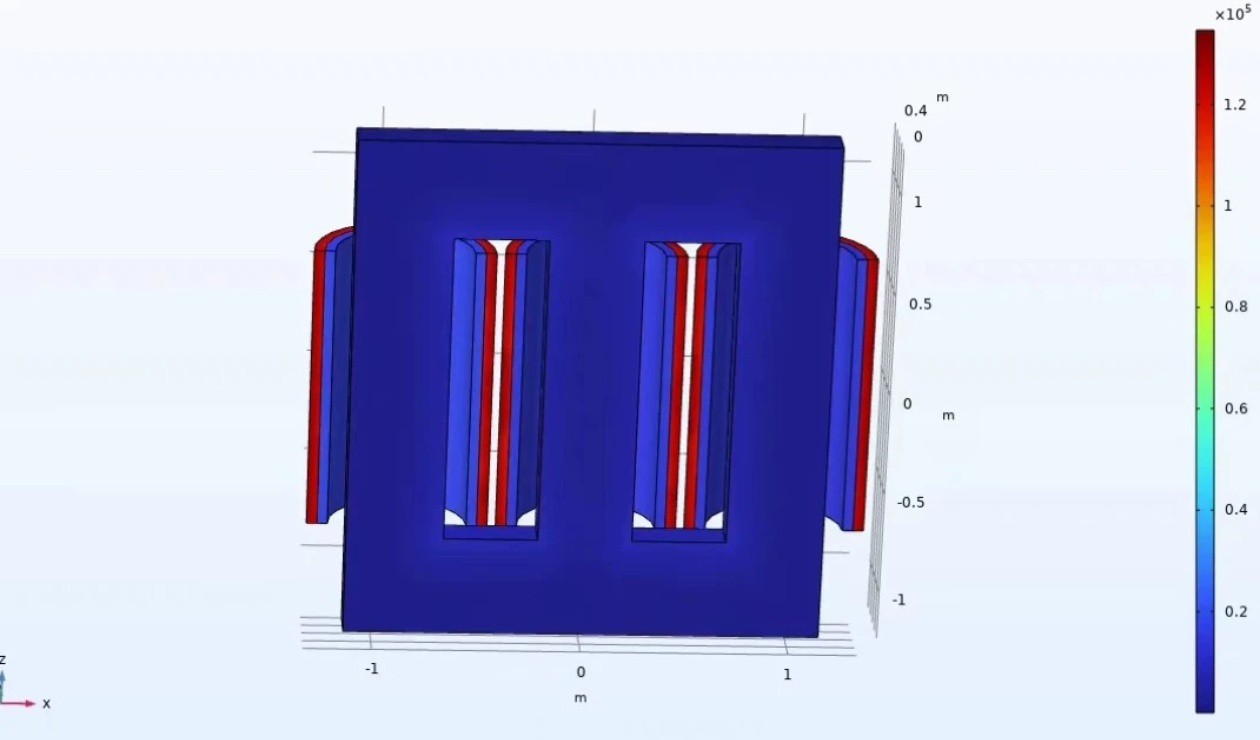

1、单相变压器组振动形变模型:绕组在漏磁场的洛伦兹力作用下振动，在长期作用下发生位移形变

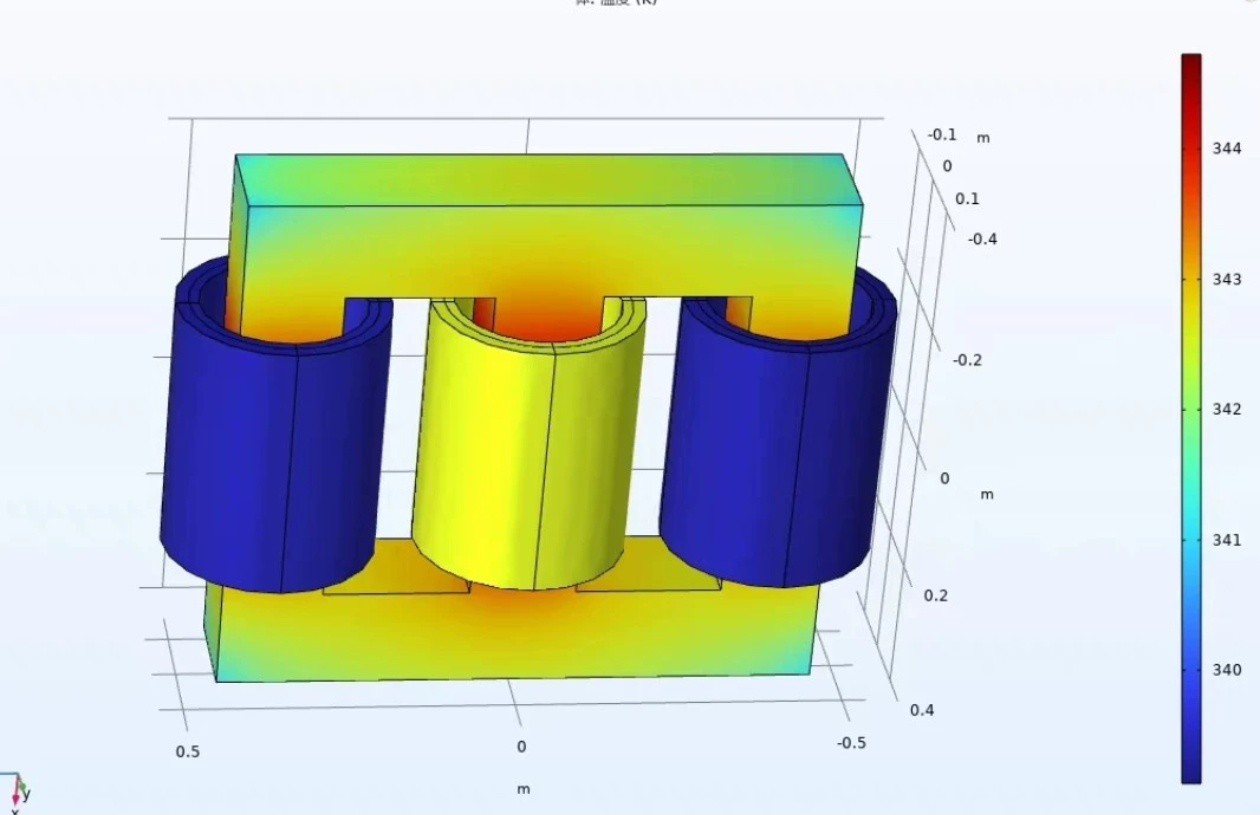

2、单相变压器铁芯振动形变模型:铁芯在磁致伸缩作用下发生振动形变
注:时域仿真可以设置观察点，导出随时间变化的变压器磁通、位移、压力、形变曲线
