Matlab/Simulink仿真模型，基于双向DC-DC变换器（双有源桥变换器DAB）的储能系统控制仿真模型，采

基于双向DC-DC变换器（DAB）的储能控制仿真模型：以Matlab Simulink仿真环境为平台

一、引言

随着可再生能源和分布式电源的普及，储能的重要性愈发凸显。在电力中，双向DC-DC变换器（DAB）因其能够实现能量的双向流动而受到广泛关注。本文将通过Matlab Simulink仿真环境，构建基于DAB的储能控制仿真模型，以探究其在实际应用中的性能与控制策略。

二、双向DC-DC变换器（DAB）概述

双向DC-DC变换器（DAB）是一种能够实现能量双向流动的电力电子设备，常用于储能中。DAB具有高效率、高功率密度和良好的可控性等特点，可以有效地控制电池的充电和放电过程，实现能量的回收和再利用。

三、Matlab Simulink仿真模型构建

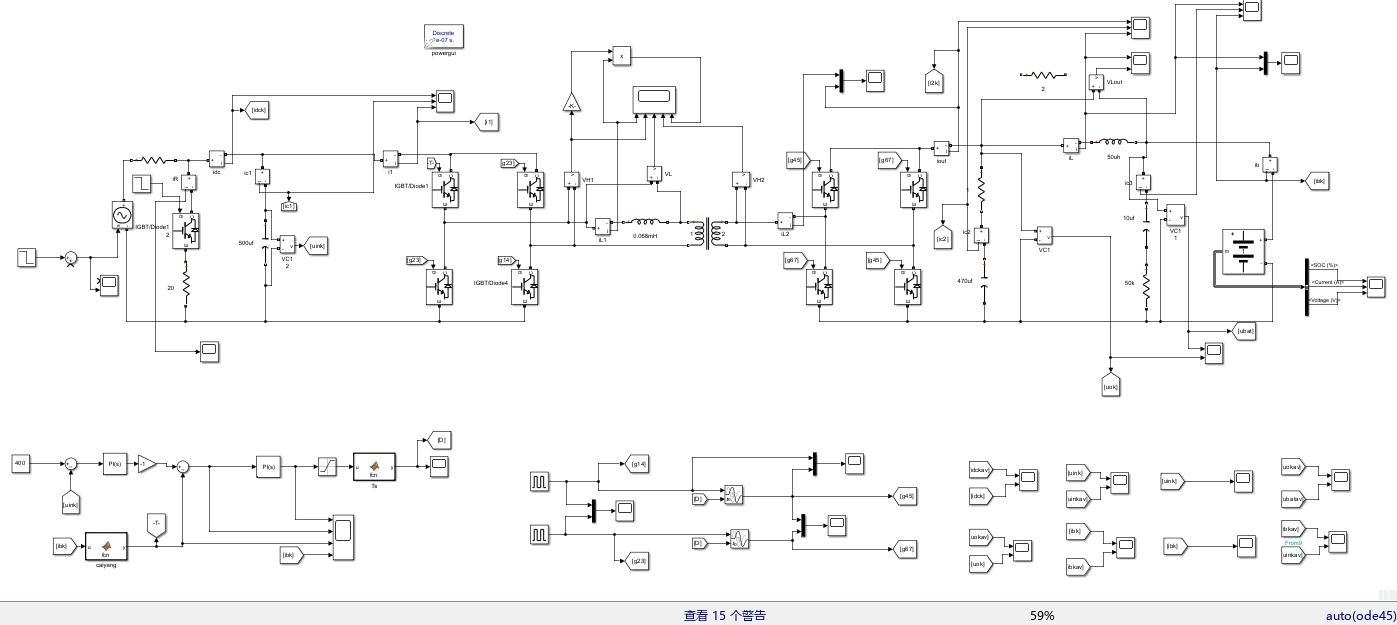

在Matlab Simulink环境中，我们可以构建一个基于DAB的储能控制仿真模型。该模型包括DAB变换器、电池模型、电压电流双PI闭环控制策略以及单移相控制等部分。

1. DAB变换器模型：在Simulink中，我们可以使用电力电子模块库中的相关元件来构建DAB变换器模型。该模型应包括四个主要部分：输入侧的整流电路、DAB主电路、输出侧的逆变电路以及控制电路。
2. 电池模型：电池模型应能够反映电池的充放电特性，包括电池的内部电阻、开路电压等参数。在Simulink中，我们可以使用电力电子模块库中的电池模块来构建电池模型。
3. 电压电流双PI闭环控制策略：该控制策略包括电压PI控制和电流PI控制两部分。在Simulink中，我们可以使用S-Function模块来实现该控制策略。
4. 单移相控制：单移相控制是DAB变换器的关键控制策略之一。在Simulink中，我们可以使用数字控制器模块来实现单移相控制。

四、仿真结果分析

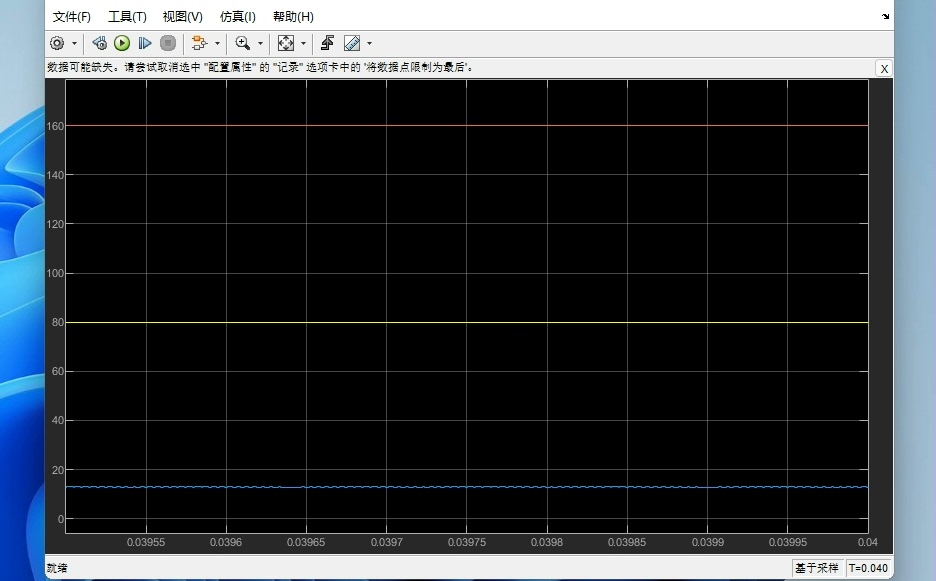

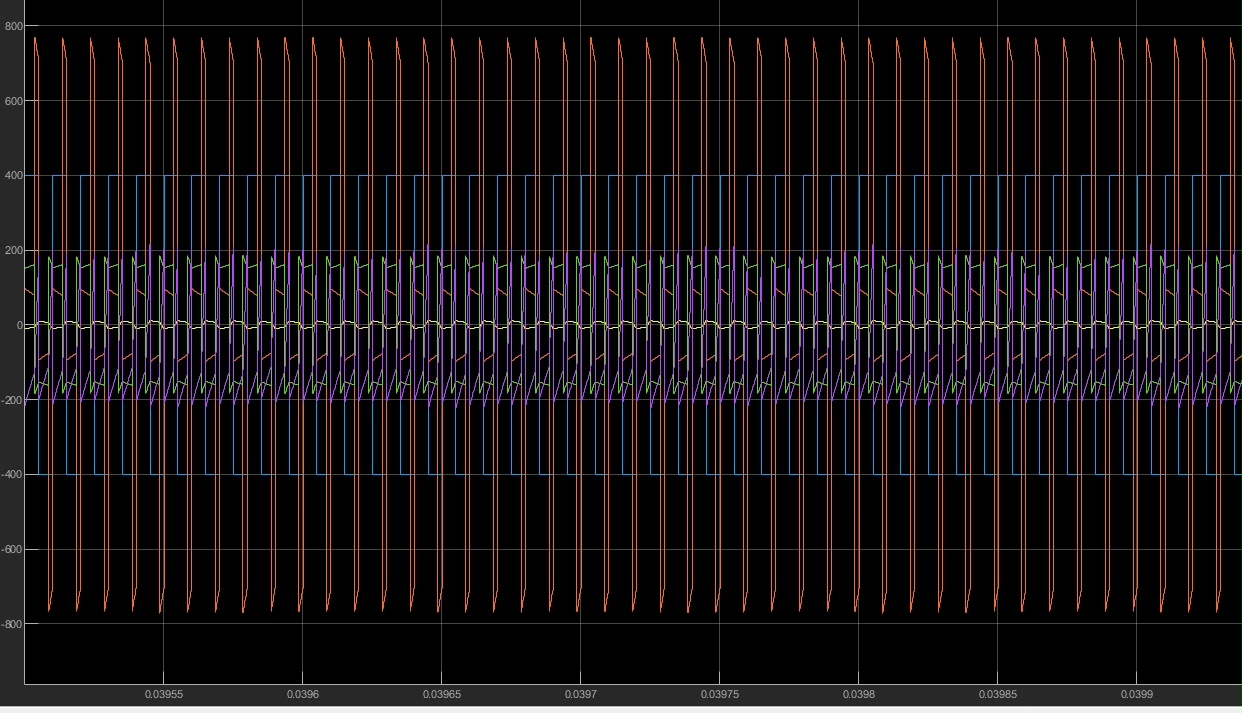

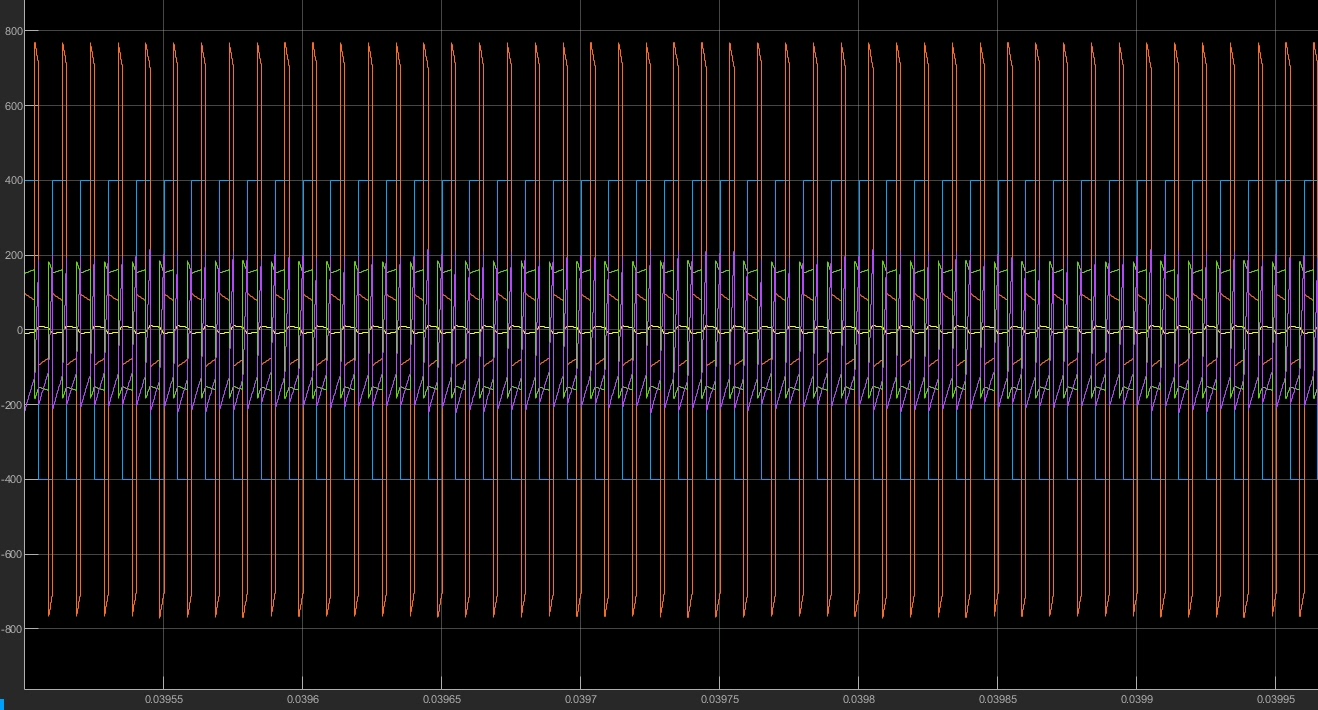

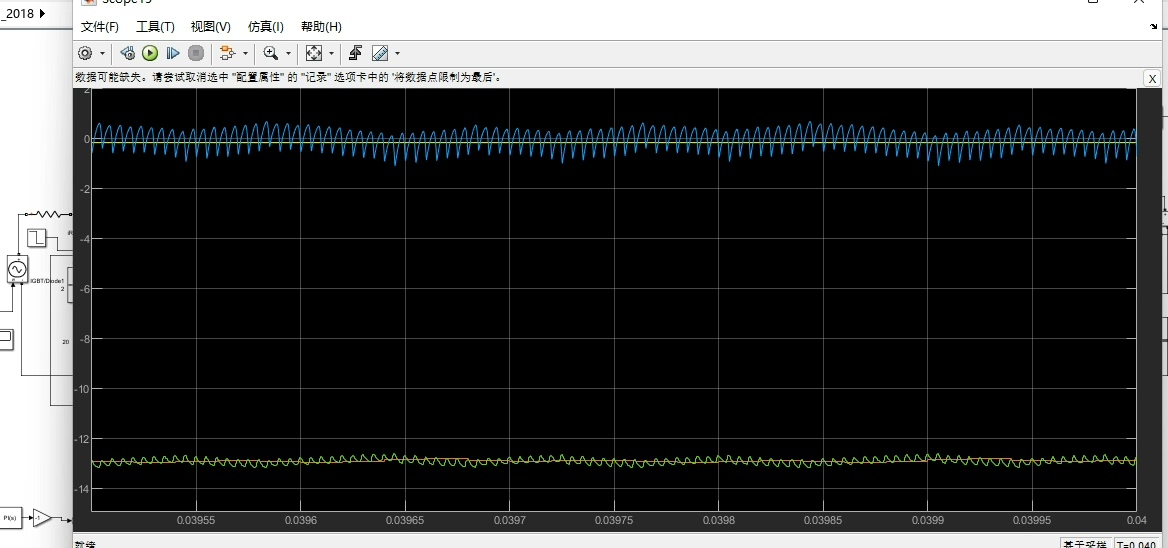

在仿真过程中，我们设定母线电压受到外界干扰的情况，通过控制电池的充电和放电，观察DAB变换器的性能以及电压电流双PI闭环控制和单移相控制的实施效果。仿真结果表明，在母线电压受到外界干扰的情况下，通过合理的控制策略，可以实现能量的双向流动，使母线电压稳定在400V左右。

五、结论与展望

本文通过Matlab Simulink仿真环境构建了基于DAB的储能控制仿真模型，并对其性能和控制策略进行了探究。仿真结果表明，该模型具有良好的稳定性和可控性，能够有效地实现能量的双向流动和母线电压的稳定。未来，我们将进一步优化控制策略，提高的性能和效率，为实际应用提供更有力的支持。

参考文献：
[此处可以列出相关的参考文献]

注意：由于篇幅限制，以上内容仅为基础框架和部分内容展示，具体内容需要根据实际需求和更多研究资料进行完善和扩充。

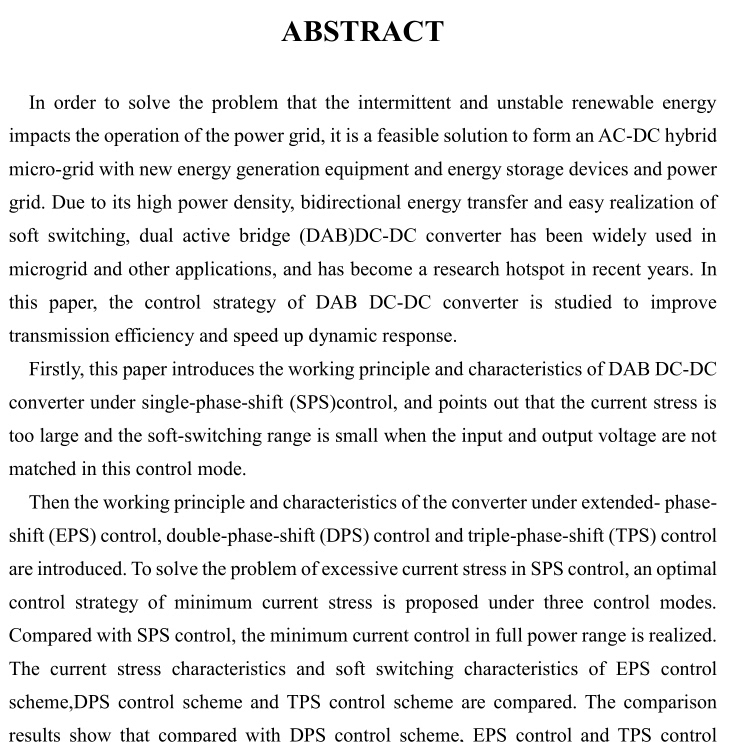

Matlab/Simulink仿真模型，基于双向DC-DC变换器（双有源桥变换器DAB）的储能控制仿真模型，采用电压电流双PI闭环控制策略，单移相控制，在母线电压受到外界干扰的情况下，通过控制电池的充电和放电，可实现能量双向流动，稳定母线到400V，附参考文献。
Matlab2022版本，可降版本
