三步搞定复杂电路仿真：在线工具提升电子设计效率的实战技巧

引言
作为一名电子工程师，你是否遇到过这些问题？
- 本地仿真软件安装包动辄几个G，兼容性问题频发；
- 教学实验中设备有限，学生无法自由验证电路设计；
- 团队协作时，设计文件版本混乱，沟通成本高……

笔者近期尝试了一款国产在线电路仿真工具SmartEDA，发现其“云端轻量化+虚实联调”的特性，能大幅优化上述痛点。 本文将以 **555定时器电路仿真** 为例，分享具体操作技巧与效率提升思路。

一、传统仿真流程的典型痛点
 1. 环境部署复杂
- 本地软件依赖特定操作系统（如某国外工具仅支持Windows）；
- 版本更新导致历史工程文件无法兼容（尤其是教学场景中师生版本不一致）。

2. 实验资源受限
- 高校实验室设备数量不足，学生排队等待；
- 复杂电路（如电力电子系统）实物调试成本高、风险大。

3. 协作效率低下
- 设计文件通过邮件/U盘传递，易丢失或覆盖；
- 仿真结果无法实时共享讨论。

---

二、在线仿真工具的核心优势（以实测案例说明）**
步骤1：5分钟快速搭建电路**
- 无需安装：浏览器访问工具页面（此处不附链接），直接创建新项目。
- 拖拽式设计：

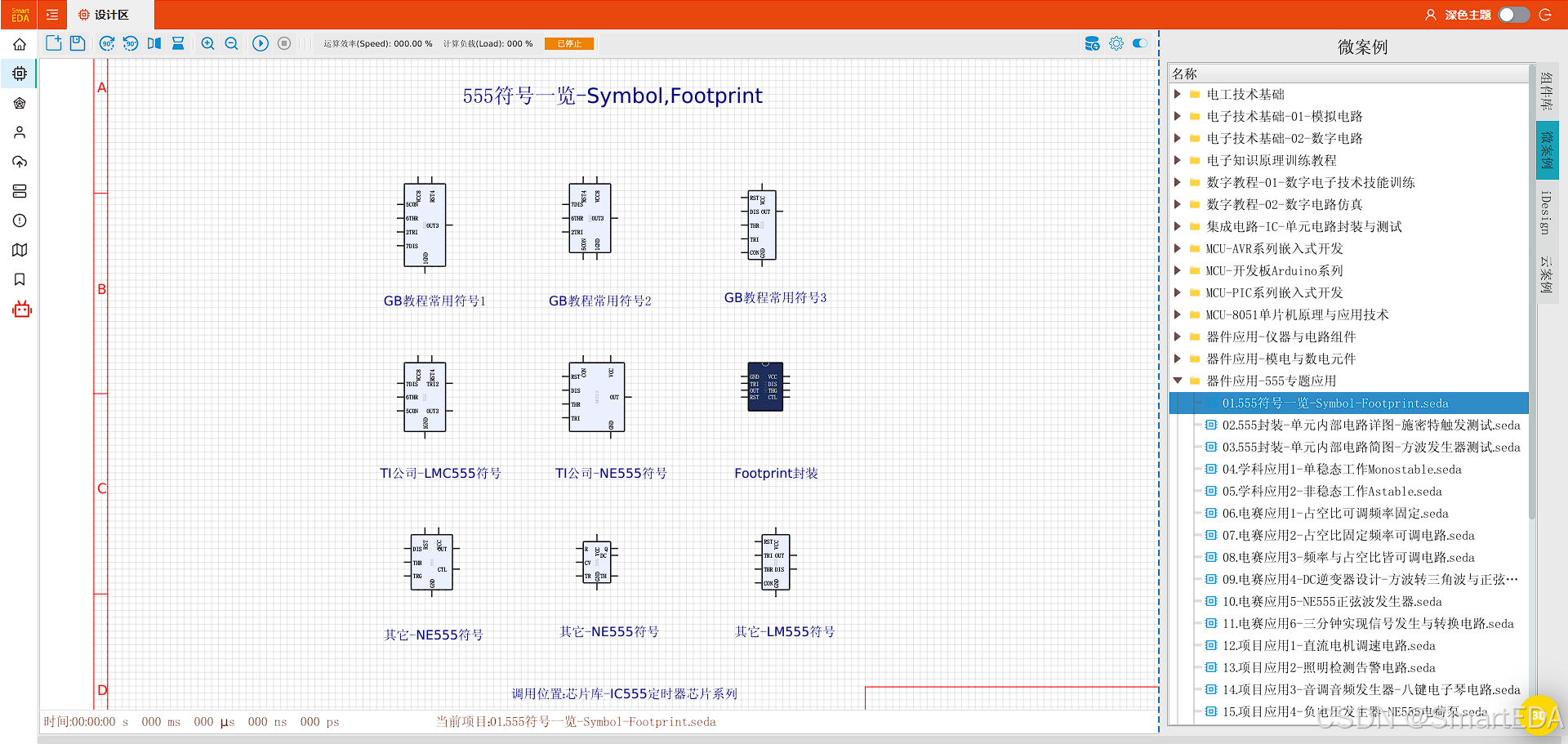

  - 从元件库拖入555芯片、电阻、电容等元件；
  - 连线后设置参数（如R1=10kΩ，C1=1μF），支持**实时修改即时生效。

步骤2：一键仿真与可视化分析

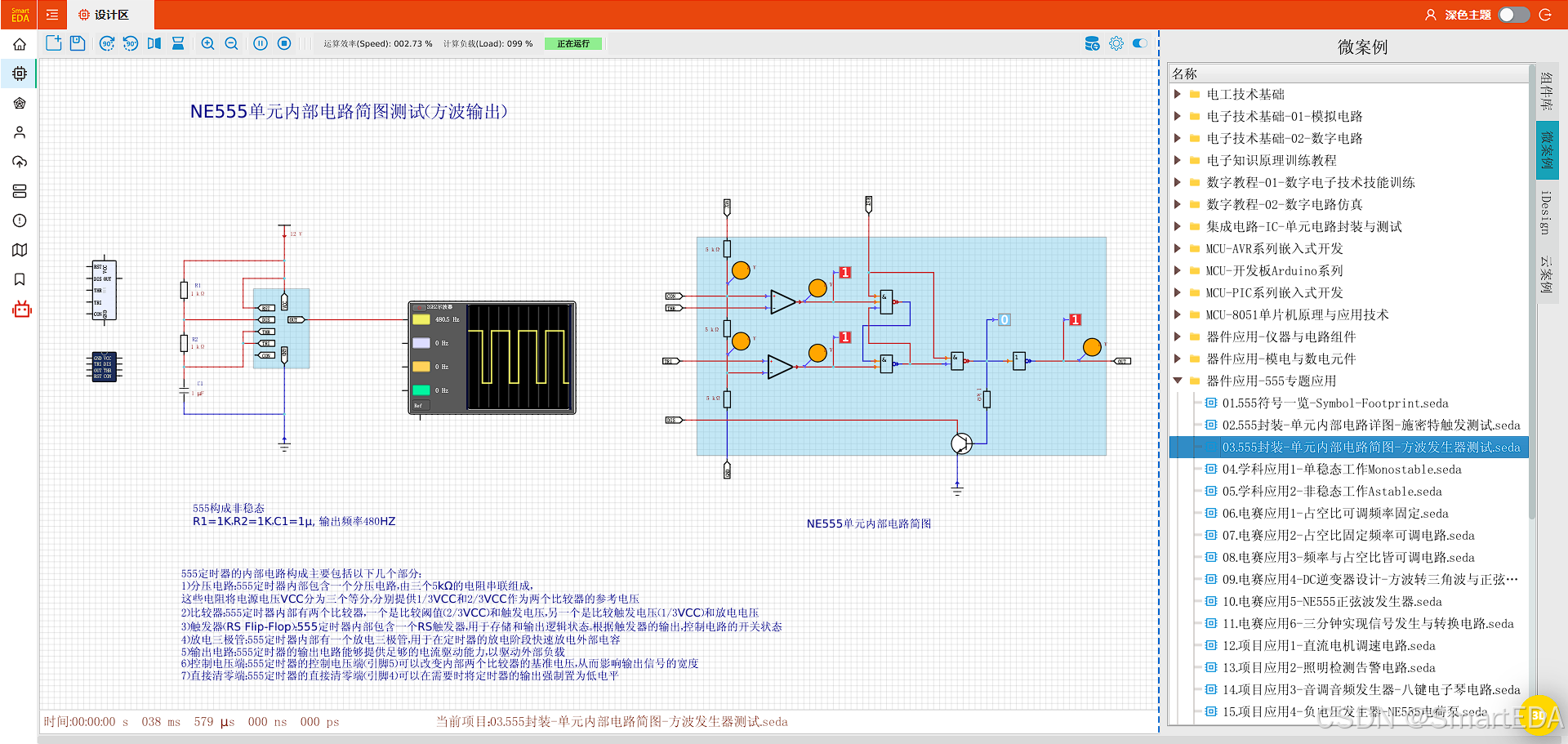

- 点击运行按钮，工具自动生成仿真波形
- 动态调试技巧：
  - 边调整电阻值，边观察输出频率变化（如从10kΩ→15kΩ，频率由1kHz→680Hz）；
  - 支持导出CSV数据，便于后续MATLAB/Python分析。

步骤3：团队协作与生产对接
- 云端保存与分享：生成项目链接，团队成员可直接评论或复用设计；
- 一键生成生产文件：
  - 输出原理图PDF、BOM清单；
  - 支持导出Altium Designer兼容格式（减少重复绘图）。

---

三、技术延伸：结合图形化编程的虚实联调
对于物联网开发者，还可通过工具的Blockly图形化编程模块快速验证硬件逻辑：
1. 拖拽编程块控制GPIO输出（如LED闪烁）；
2. 仿真环境与实物开发板（如ESP32）联动调试；
3. 代码级对比：工具自动生成Python/C++代码，供开发者二次优化。

---

四、效率对比与适用场景建议**
 1. 实测数据对比（555定时器项目）
| 环节          | 传统工具耗时 | 在线工具耗时 |
|---------------|--------------|--------------|
| 环境部署      | 2小时        | 0分钟        |
| 电路调试      | 45分钟       | 12分钟       |
| 团队同步      | 30分钟       | 2分钟        |

2. 推荐使用场景
- 教学实验：学生可课后自主仿真，教师后台查看完成情况；
- 敏捷开发：硬件工程师与软件工程师并行调试；
- 创客验证：低成本验证智能家居、机器人控制等原型设计。

---

五、总结与工具局限性说明
在线仿真工具虽能解决多数基础需求，但需注意：
- 高频电路支持有限：暂不建议用于GHz级射频电路仿真；
- 离线依赖网络：无网络环境时需提前缓存工程。

笔者体验结论：对于中小型数字/模拟电路设计与教学场景，这类工具能节省60%以上的环境准备时间，尤其适合资源有限但追求高效协同的团队。
