国产之光：SmartEDA电路仿真软件全解析

一、开篇：电路仿真的国产新势力

在当今电子电路设计领域，随着科技的飞速发展，电路复杂度与日俱增，对设计效率和精准度的要求达到了前所未有的高度。从消费电子中的智能手机、平板电脑，到汽车电子的智能驾驶系统，再到工业自动化的复杂控制系统，无一不依赖于精密且可靠的电路设计。而电路仿真软件，作为电子电路设计流程中的关键一环，其重要性不言而喻。它宛如一位虚拟的电路设计师，能够在计算机的数字世界里，预先模拟电路的实际运行状况，让设计者提前洞悉电路可能存在的问题，从而大幅减少物理原型的制作次数，节约成本、缩短研发周期。

在全球电路仿真软件的舞台上，长期以来，国外软件占据着主导地位。然而，近年来国产软件异军突起，SmartEDA便是其中的佼佼者。这款专为国人打造的电路仿真软件，正以其独特的魅力与卓越的性能，逐渐在市场上崭露头角，为国内电子电路设计者们带来了全新的选择与机遇。

二、功能亮点：强大且易用

（一）多元化仿真模式

SmartEDA为用户提供了多元化的仿真模式，涵盖了直流分析、交流分析、瞬态分析等多种类型，宛如为电路设计者们配备了一个多功能的电路分析工具箱。

在直流分析模式下，对于一个简单的电阻分压电路，工程师只需轻松输入电源电压、电阻阻值等参数，软件便能迅速精准地计算出各节点的电压值、支路电流，帮助工程师快速验证电路在直流稳态下的性能，确保为后续的电路模块提供稳定的直流偏置。

而在面对诸如音频放大电路这类需要处理交流信号的设计时，交流分析模式就大显身手了。它可以详细地展示出电路的频率响应特性，包括幅频特性和相频特性曲线。设计者通过这些曲线，能够直观地看到电路对不同频率信号的放大倍数以及相位变化情况，进而对电路中的电容、电感等元件参数进行优化，确保音频信号在放大过程中的失真度降至最低，完美还原声音的细节。

瞬态分析模式则擅长捕捉电路在动态变化过程中的瞬间状态。以一个由电容、电感和电阻组成的振荡电路为例，通过瞬态分析，设计者可以清晰地观察到电容电压、电感电流随时间的周期性变化，精准掌握电路的起振过程、振荡频率以及衰减情况。这对于设计需要精确控制时序的电路，如数字时钟电路、脉冲触发电路等，提供了不可或缺的调试依据，确保电路在各种复杂工况下都能稳定可靠地运行。

（二）直观操作界面

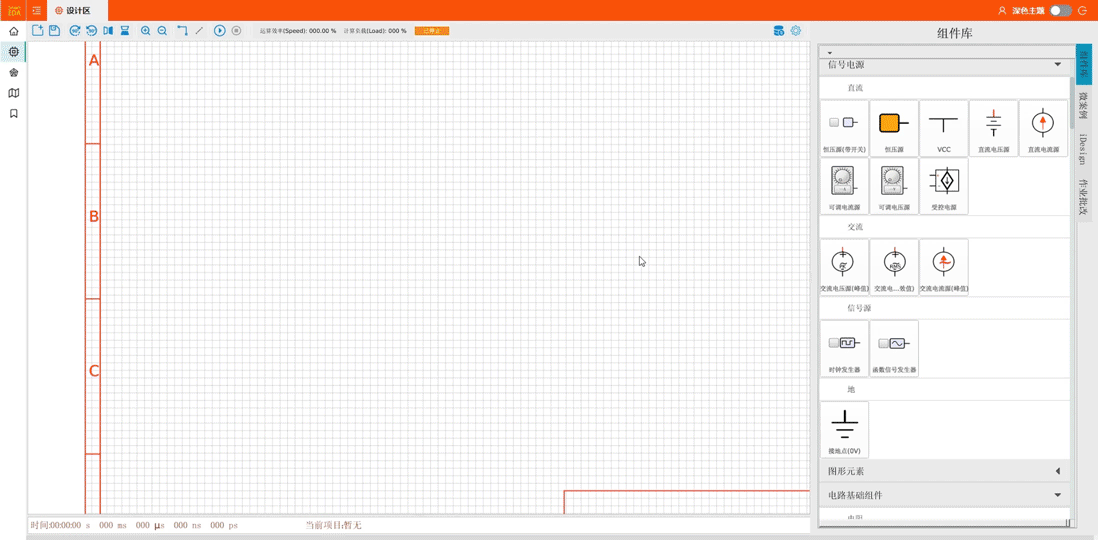

打开SmartEDA软件，映入眼帘的是其简洁直观的操作界面，仿佛是一位贴心的助手，让使用者无需复杂的摸索即可快速上手。

在界面布局上，各个功能区域划分清晰明了。元件库区域以直观的图标形式展示各类元件，从常见的电阻、电容、二极管，到稍复杂的集成电路芯片，使用者只需轻轻点击，即可将元件拖拽至绘图区。绘图区则提供了宽敞的空间，方便用户按照电路图进行元件的布局与连接，线路的绘制如同在纸上绘图一般流畅，自动捕捉与对齐功能更是让线路连接精准无误。

参数调整窗口与元件紧密关联，当用户选中一个元件时，其对应的参数设置项便会自动弹出。例如，对于一个可变电阻，用户可以直接在弹出的窗口中便捷地修改其阻值范围，实时看到电路参数的变化对整体性能的影响，这种所见即所得的操作方式，极大地提高了设计效率，降低了学习成本，让电路设计新手也能迅速沉浸其中，开启创新之旅。

（三）丰富元件库

SmartEDA的元件库犹如一座宝藏，蕴藏着丰富多样的电路元件，充分满足了从基础教学实验到前沿科研项目等多样化的设计需求。

其中，涵盖了各类常用的无源元件，如不同阻值、精度的电阻，从皮法到法拉级别的电容，以及各种电感。这些无源元件是构建电路的基石，无论是简单的滤波电路、分压电路，还是复杂的谐振电路，都能轻松找到所需元件。

在有源元件方面，软件提供了从普通的二极管、三极管，到高性能的运算放大器、场效应晶体管等丰富选择。以设计一个精密的信号放大电路为例，设计者可以从元件库中挑选合适的低噪声、高增益运算放大器，并结合其他外围元件，快速搭建出满足特定放大倍数、带宽要求的电路。

更为难得的是，元件库中还包含了许多特殊元件，如光电传感器、热敏电阻、压电陶瓷等，为涉足物联网、智能感知领域的设计者提供了便利。当开发一个智能家居环境监测系统时，利用光电传感器来检测室内光照强度，通过热敏电阻感知环境温度，这些特殊元件能够帮助设计者轻松实现系统对环境信息的采集与处理功能，将创意快速转化为可行的电路设计方案。

三、适用场景：多领域开花

（一）学术研究前沿阵地

在学术研究领域，SmartEDA宛如一座灯塔，为科研人员照亮探索未知的道路。对于从事电路理论研究的学者而言，它是验证创新设想的得力助手。当提出一种全新的电路拓扑结构，旨在突破现有功率转换效率的瓶颈时，利用SmartEDA的多元化仿真模式，科研人员能够在虚拟环境中快速搭建模型，细致分析电路在不同工况下的性能表现。通过精确的直流分析，明确各节点电压、电流的稳态值，为电路的基础性能评估提供依据；借助敏锐的交流分析，深入探究电路的频率响应特性，挖掘潜在的谐振点与带宽限制；依靠瞬态分析，精准捕捉电路启动、切换等动态过程中的瞬态现象，提前预判可能出现的过冲、振荡等不稳定问题。这种全方位的仿真验证，不仅能够大大节省制作实物原型的时间与成本，还能加速科研成果的产出，让创新性的电路理论设想得以在学术界迅速传播，推动整个学科领域向前迈进。

（二）工程项目坚实后盾

在工程项目的实战舞台上，SmartEDA更是展现出其作为坚实后盾的强大实力。以5G通信基站的电路设计为例，面对高频、高速、高功率的严苛要求，工程师们借助SmartEDA，从最初的原理图设计阶段就开启精准优化之旅。利用丰富的元件库，挑选出符合高频特性的低损耗电容、电感以及高性能的射频晶体管等元件，迅速搭建起初始电路架构。随后，通过多样化的仿真分析，不断调整元件参数、优化电路布局。在交流分析中，精细调整天线匹配电路的参数，确保信号在发射与接收过程中的损耗降至最低，提升通信质量；在瞬态分析下，严格测试电源管理电路在负载突变时的响应速度与稳定性，保障基站在复杂工况下稳定运行。凭借SmartEDA的强大功能，工程师们能够提前解决诸多潜在问题，确保项目按时、高质量交付，为5G通信网络的快速部署立下汗马功劳。

（三）教育启蒙得力帮手

在教育领域，SmartEDA扮演着不可或缺的启蒙者角色。对于电子电路相关专业的教师而言，它是课堂上的生动教具。在讲解复杂的电路原理，如三相异步电动机的控制电路时，教师可以利用SmartEDA现场搭建电路模型，通过直观的操作界面，实时调整电路参数，向学生展示不同参数设置下电机的启动、运行、调速等变化过程，让抽象的理论知识瞬间变得鲜活起来。对于学生来说，SmartEDA则是他们自主探索电路世界的实践平台。在完成课程作业或参加电子设计竞赛时，学生们能够从软件丰富的元件库中自由选取元件，发挥创意，设计并仿真诸如智能温度控制系统、简易音乐播放器等趣味项目。在实践过程中，他们不仅加深了对电路知识的理解，更锻炼了创新思维与解决问题的能力，为未来投身电子电路领域奠定坚实基础。

四、对比优势：脱颖而出的理由

在当前琳琅满目的电路仿真软件市场中，SmartEDA凭借诸多突出优势，从众多竞品中脱颖而出。

与国际知名的电路仿真软件Multisim相比，SmartEDA在仿真精度上毫不逊色。在对一个复杂的高频通信电路进行仿真时，两者对于关键节点的电压、电流波形模拟结果高度吻合，均能精准反映出信号在不同频段的衰减、畸变等情况。然而，在操作便捷性方面，SmartEDA却更胜一筹。Multisim的操作界面相对繁杂，新手用户往往需要花费大量时间去熟悉各个功能模块的位置与使用方法；而SmartEDA以其简洁直观的界面设计，让使用者能够迅速上手，从电路搭建到参数设置，整个流程一气呵成，大大缩短了设计周期。

五、实战案例：从理论到实践的跨越

（一）小型电子产品开发

某初创科技公司计划研发一款智能手环，在硬件电路设计阶段，SmartEDA发挥了关键作用。工程师们首先利用软件丰富的元件库，挑选出适合穿戴设备的低功耗蓝牙芯片、高精度加速度传感器、微型锂电池管理芯片等元件，迅速搭建出电路原理图。在仿真环节，通过直流分析精准计算各芯片的供电电流、电压需求，合理优化电源分配网络，确保电池续航能力达到设计要求；借助交流分析优化蓝牙通信电路的天线匹配，提升数据传输的稳定性与速率；运用瞬态分析对传感器采集电路进行调试，保证在用户运动过程中，传感器能快速、准确地捕捉身体姿态变化并实时传输数据。最终，基于SmartEDA的高效设计与仿真，该智能手环在短时间内完成原型开发，成功推向市场，凭借出色的性能与功耗表现，获得了消费者的青睐。

（二）课程设计实践

在某高校电子信息工程专业的课程设计中，学生小李接到了设计一个简易数字示波器的任务。面对复杂的电路设计要求，小李选择了SmartEDA作为他的得力工具。他从软件直观的操作界面入手，轻松将示波器所需的核心元件，如高速ADC芯片、FPGA主控芯片、显示屏驱动芯片等从元件库拖拽至绘图区，按照参考电路迅速连接线路。在参数调整过程中，通过实时仿真，他不断优化ADC的采样频率、FPGA的时钟分配等关键参数，观察示波器对不同频率、幅值输入信号的显示效果。经过多次迭代仿真与优化，小李成功完成了数字示波器的电路设计，不仅在课程设计答辩中获得高分，更通过实践深入理解了数字电路与信号处理的精髓，为未来的职业发展积累了宝贵经验。

六、未来展望：持续领航电路仿真之路

展望未来，随着电子技术的蓬勃发展，SmartEDA有望在多个维度实现更进一步的突破。在新兴技术融合方面，面对量子计算、人工智能芯片等前沿领域对电路设计提出的全新挑战，SmartEDA研发团队正致力于将量子电路仿真、智能优化算法融入软件体系。这意味着，当科研人员投身于量子计算机的核心电路研发时，SmartEDA能够助力他们模拟量子比特的独特电学行为，提前探索量子纠错电路的可行性；借助内置的智能优化算法，软件可自动对复杂的人工智能芯片电路进行参数调优，大幅提升设计效率，让前沿科技成果更快落地。

在功能拓展上，SmartEDA将持续深耕用户需求。一方面，强化与硬件开发平台的无缝对接，实现从电路设计、仿真到PCB布局、制版的一站式流程，让创意到产品的转化更加流畅快捷；另一方面，进一步丰富云端协作功能，支持全球范围内的团队实时协同设计，无论团队成员身处何地，都能如同在同一办公室般紧密合作，共同攻克复杂电路设计难题。凭借持续的创新与进取，SmartEDA必将在电路仿真的征途上稳健前行，为全球电子电路设计领域源源不断地注入中国智慧与力量，成为更多设计者手中开启创新之门的金钥匙。
