初识System Generator（安装+使用）

首先简单介绍下它是干嘛用的。

System Generator是Xilinx公司进行数字信号处理开发的一种设计工具，嵌入了Xilinx的一些模块，可以在MATLAB中的Simulink中进行定点仿真，可以设置定点信号的类型等操作，不过我更看重的是那个可以直接生成HDL文件，然后用于设计Xilinx的FPGA，ISE可以调用，VIVADO也可以调用，不过现在应该搞得比较多的是VIVADO，所以就直接按VIVADO的来玩这个System Generator。

开始安装

System Generator是在安装VIVADO时就可选的，如果安装VIVADO的时候没安，就自己再补安下，可以看以下的操作步骤，先说下，我用的版本是VIVADO 2018.2，之前学VIVADO设计FPGA时安了后就没去更新过了，也不知道新版本的咋个样，估计差不到多少去。

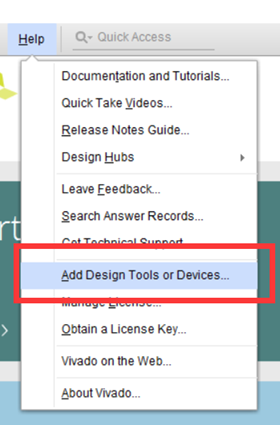

补安设计工具或者器件库都可以从这进入，打开VIVADO，再打开Help下的Add Design Tools or Devices…
然后登录你XILINX的账号进行下载安装（账号直接在官网注册个就行，或者查查有没有跳过该步骤的办法）

进入安装界面后，勾选上图中的System Generator for DSP，我这边是已经安装好了，所以是显示打了勾的框，如果没安装是空白的，然后点击NEXT，再Install，慢慢等待安装完成就行了。

配置MATLAB

因为System Generator是在MATLAB上使用Simulink进行的，所以要和MATLAB一起运行，这就关系到其版本的问题了，根据自己下的VIVADO版本对应ug973这个文档中查看兼容哪些版本，在文档的配置的第三方工具这一项。

我的VIVADO是2018.2的版本，从下方的图可以看到MATLAB版本可以兼容R2017a，R2017b和R2018a，不过更高版本的当然也可以了，我用的就是R2019b，旧版本的不太清楚在使用的时候会不会出什么问题，可以自己尝试，当然要兼容ug973这个文件里没有的版本还需要对一个文件做下修改，不然System Generator会不支持自己版本的MATLAB。

在改文件前，要先知道自己MATLAB的版本信息，网上说的是在卸载软件的地方可以看到，比如这个样子，不过我的R2019b的版本不是3.1这个，用3.1去改文件一直没成功，我还郁闷了好久为什么别人的跟我不一样……，不过折腾了下还是找到真实的版本信息了。

我是这样操作得到版本信息的，先找到MATLAB这个EXE所在的路径（直接找安装路径或者其他方式打开位置所在），然后直接看它属性，再点详细信息，就可以看到版本信息了，我的就是9.7版本而不是上面看到的3.1。

知道自己MATLAB的版本信息后就可以更改Vivado安装目录下的文件ml_supported.xml，然后编辑，往里面添加你自己MATLAB版本的信息，以下红色框框里的就是要添加的版本信息。

添加完后，保存，然后打开System Generator 2018.2 MATLAB Configurator，在开始菜单中的Xilinx Design Tools下可以找到，我这边是因为还装了ISE的版本，所以会看到有四个，如果只装了一个XILINX的开发工具，只会有两个System Generator的相关。

打开配置后，会看到以下的图中这个样子，因为R2016a的MATLAB版本信息我没加在刚刚的文件中，所以会显示不支持的字样，R2019b则是未配置，按下方红箭头依次点击。

点击了Apply会出现

点OK就好了，然后会发现状态变成已配置，这时候相当于配置成功，再点OK结束就好了。

进行一个简单的设计

准备完成后，开始使用System Generator进行一个简单的设计流程
1、运行System Generator 2018.2（按自己的版本打开即可），然后就会调用MATLAB的运行程序，等待打开完成后，MATLAB会有一段加载System Generator库的时间，当命令窗口出现如下图所示的情况就可以下一步操作；
注：从图中的表述可知道在命令窗口输入“xlDoc”能够打开System Generator的帮助文档，输入“demo blockset xilinx”可查阅官方示例（感觉有点耗时，不知道是不是网络的原因）。

2、打开Simulink，可以在命令窗口输入simulink或者单机MATLAB工具栏的Simulink按钮，如下图所示

3、打开后，先建立一个空白模型并且保存到要存的位置上

4、打开Library Browser，这个打开就是Simulink的仿真库

5、在仿真库界面可以看到有Xilinx的仿真库“Xilinx Blockset”和“Xilinx Reference Blockset”

6、放置仿真模块并仿真，找到库界面中的Simulink，将该目录中的Source中的Constant模块和Sinks中的Scope模块放到刚刚建立的空白模型的窗口，并且连接起来，可以先仿真看此时的结果。
Constant模块中的Sample time默认为inf的，需要先将其改为你想要的采样时间，不然仿真的结果只有一个点。

改好采样时间后，运行10s仿真，可得以下的结果：

7、放置System Generator的仿真模块并仿真，打开Xilinx Blockset下的Basic Elements，将图中的四个模块放到模型文件中，看到这些名字，或许你就知道我要实现的是一个什么功能。

8、将放置好的功能模块连接起来，如下图所示

9、运行10s的仿真，结果如下，可以看到在等待1s以后，信号才持续输出，这也是用到Delay的那个延迟作用所致；

---

在这里的文件我都已经上传到网盘了，可以直接在此获取。
