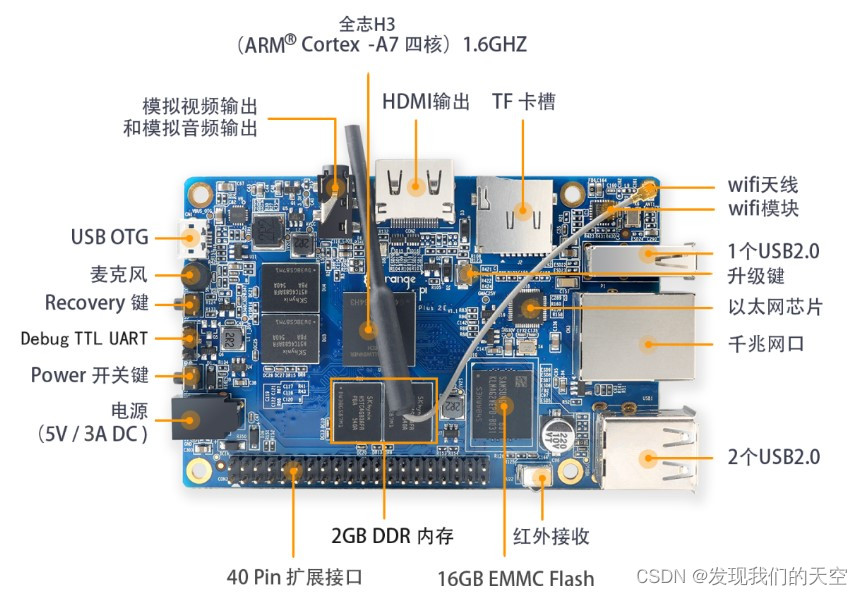

Orange Pi Plus 2E采用了全志四核A7高性能处理器Allwinner H3,集成了板载网络、板载存储、以太网、USB-Host、DC电源输入、DVP camera等,支持HDMI、CVBS视频输出,而且兼容树莓派GPIO口,拥有独特的调试串口。尽管体积小,但集成度高,设计紧凑美观。
参数:
CPU | 全志H3 ARM的Cortex-A7四核 |
GPU | • Mali400MP2 GPU @600MHz • Supports OpenGL ES 2.0 |
内存 | 2GB DDR3 (与GPU共享) |
板载存储 | TF卡槽(最大64GB) 16GB eMMC Flash存储器 |
板载网络 | 10/100M 以太网 RJ45,WIFI板载网络 |
视频输入 | 具有CSI接口的摄像头模块 |
音频输入 | MIC |
视频输出 | HDMI, CVBS |
音频输出 | 3.5 mm 音频口和HDMI |
电源 | DC输入,MicroUSB (OTG)不能用作电源输入 |
USB 2.0 端口 | 3个 USB 2.0 HOST, 1个 USB 2.0 OTG |
Low-level 外设 | 40 pin 接头 |
GPIO(1x3)口 | UART,Groud |
LED灯 | 电源指示灯和状态指示灯 |
按键 | 电源键(SW4),Recovery键(SW3),升级键(SW2) |
支持的操作系统 | Android4.4,Ubuntu,Debian等操作系统. |
产品尺寸 | 60 mm × 93mm |
重量 | 83g |
资料下载:
使用手册、原理图及芯片手册
https://pan.baidu.com/s/1Y-SrOjqbNRlchm2nH79stA
提取码:jq25
官网给出大多镜像的下载链接,包括ubuntu、debian、android、armbian
Lakaka游戏系统
https://le-builds.lakka.tv/H3.arm/Lakka-H3.arm-4.3-orangepi-plus2e.img.gz
lakaka官方建议使用tf卡启动运行
使用balenaEtcher烧录.gz文件到tf卡
以tf卡启动即可
正常使用lakaka前需要更改部分渲染器设置
外壳模型:
其他:
0.第一次启动linux时从ssh连接,设置地区、语言、用户名、密码等
1.电源不必使用专用适配器,5V2A的USB转DC线即可正常供电,DC口大小为4.0
2.TF卡并非手册中最大支持的32G,实测256G也可正常读取
3.忘了,想起来再写
