onsemi 蓝牙开发之环境搭建

该文档介绍SDK V3.6的安装过程。详细参考 手册

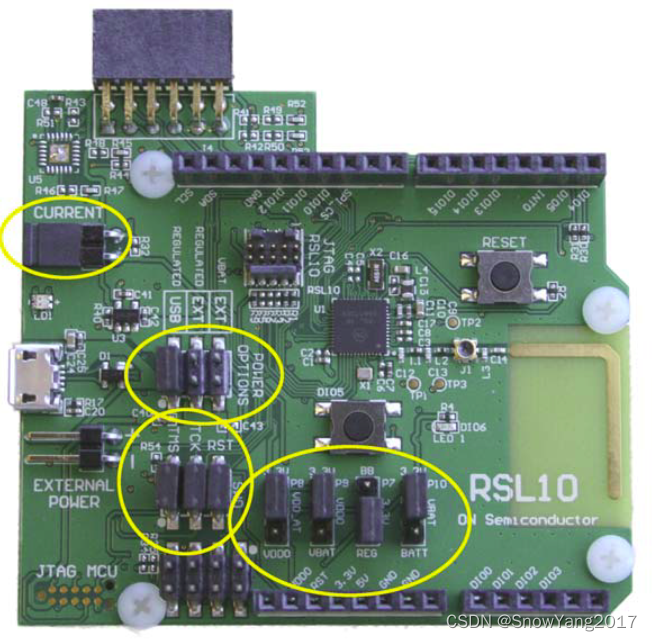

1.检查开发板如下设置

         出厂时，开发板预烧写程序与序列号有关。序列号前四位低于1741烧写Peripheral Device，高于烧写Peripheral Device with Sleep

       2.如果之前安装过旧版本的RSL10 IDE，卸载然后检查是否有残留文件夹(默认：C:\Program Files (x86)\ON Semiconductor\RSL10 SDK 或者 C:\Program Files (x86)\onsemi\IDE_版本号)，有则删除

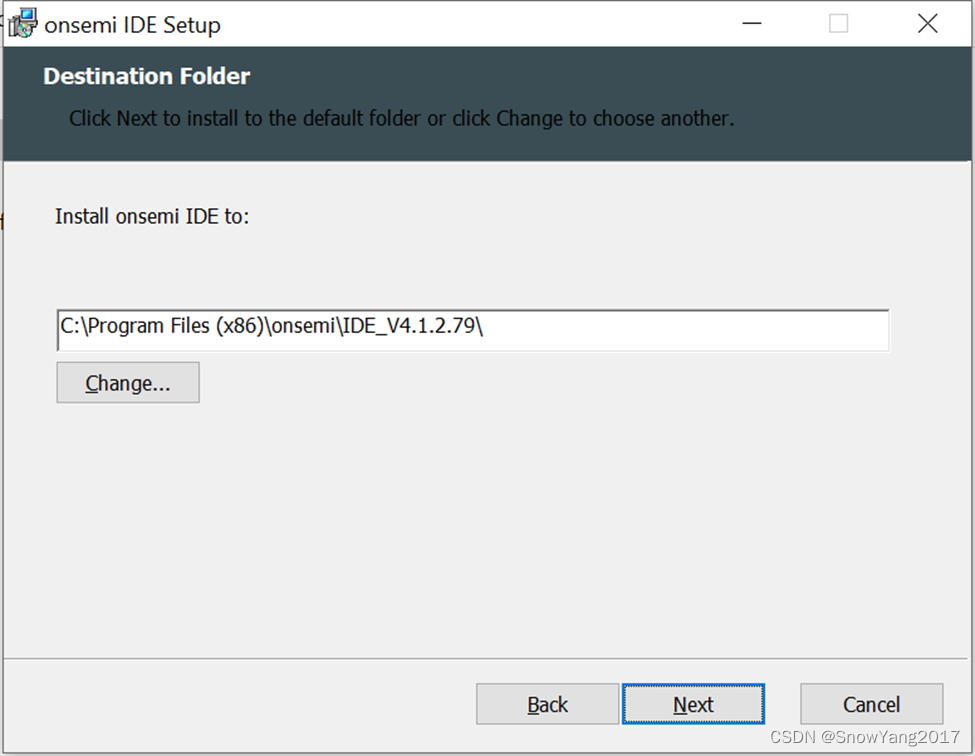

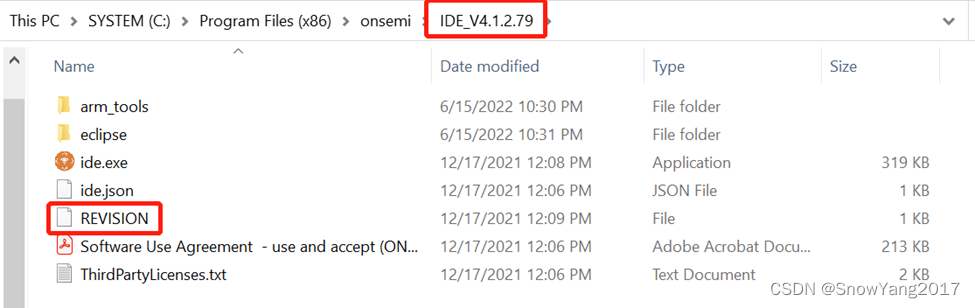

       3.安装最新版IDE(本例为IDE V4.1.2.79版本号可以在IDE安装目录(默认：C:\Program Files (x86)\onsemi\IDE_版本号)下的 REVISION查看

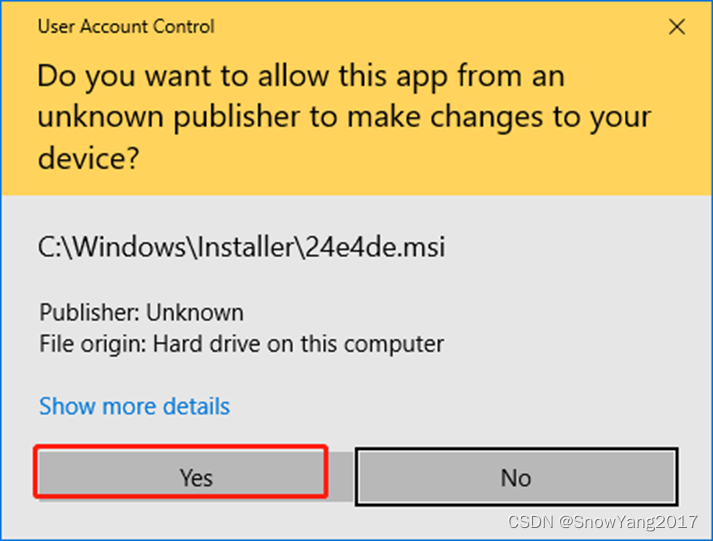

解压ONSEMI IDE INSTALLER双击

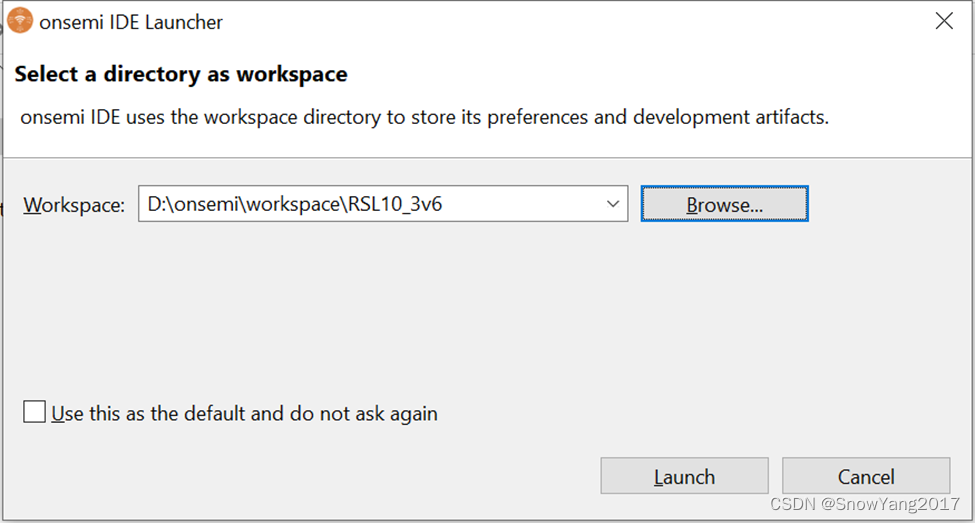

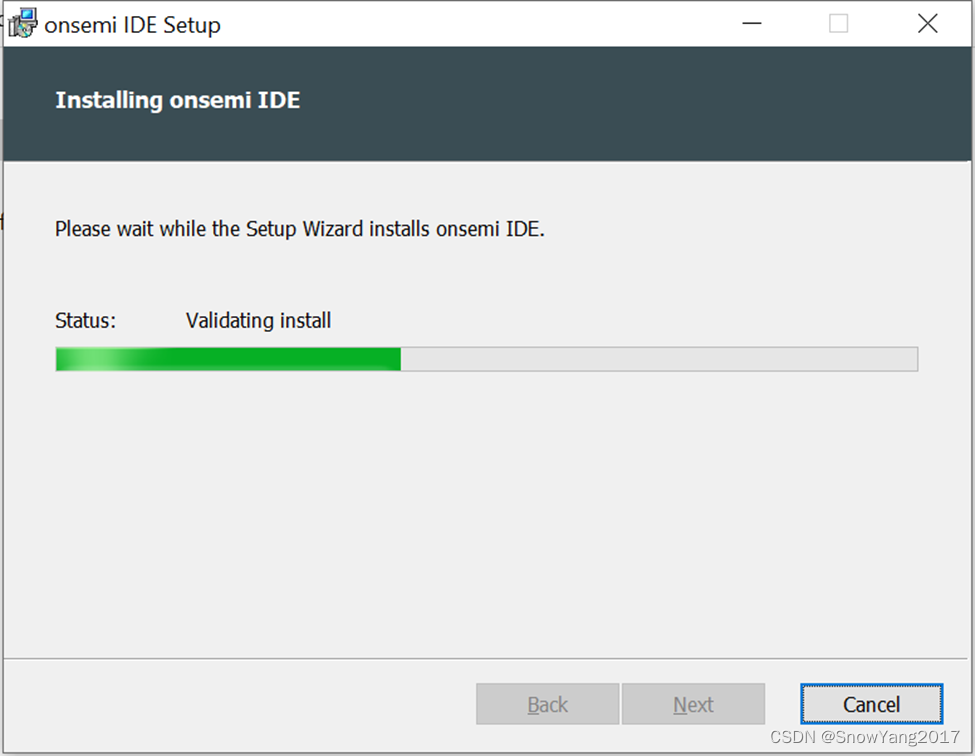

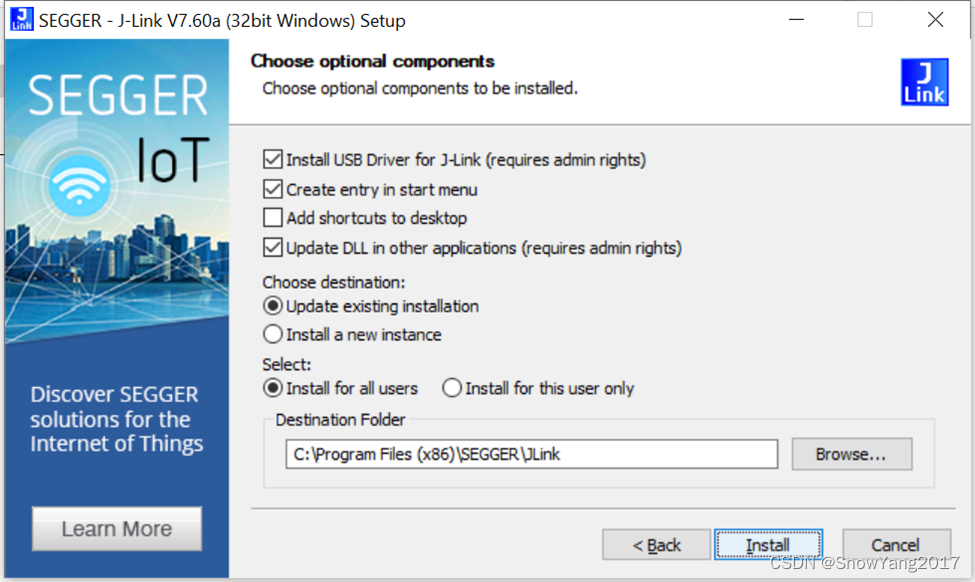

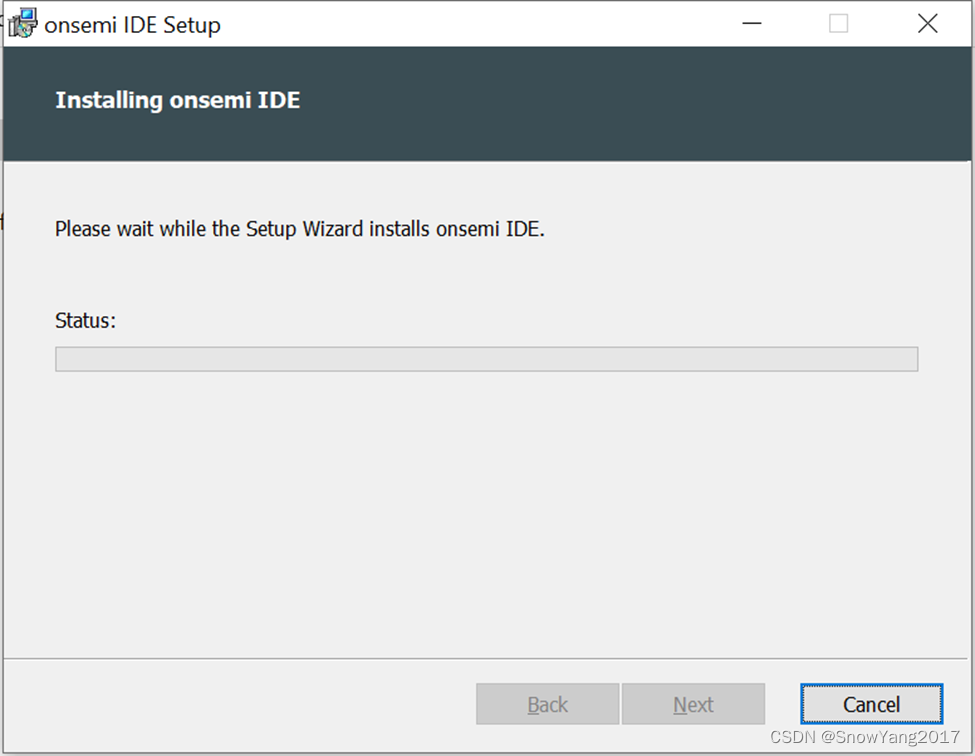

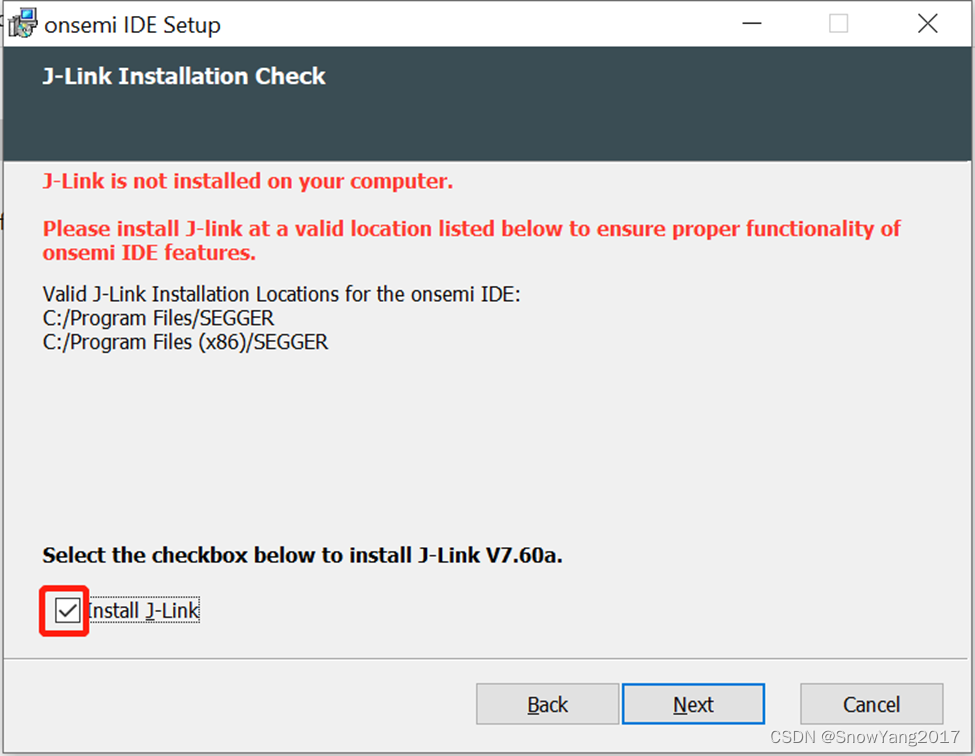

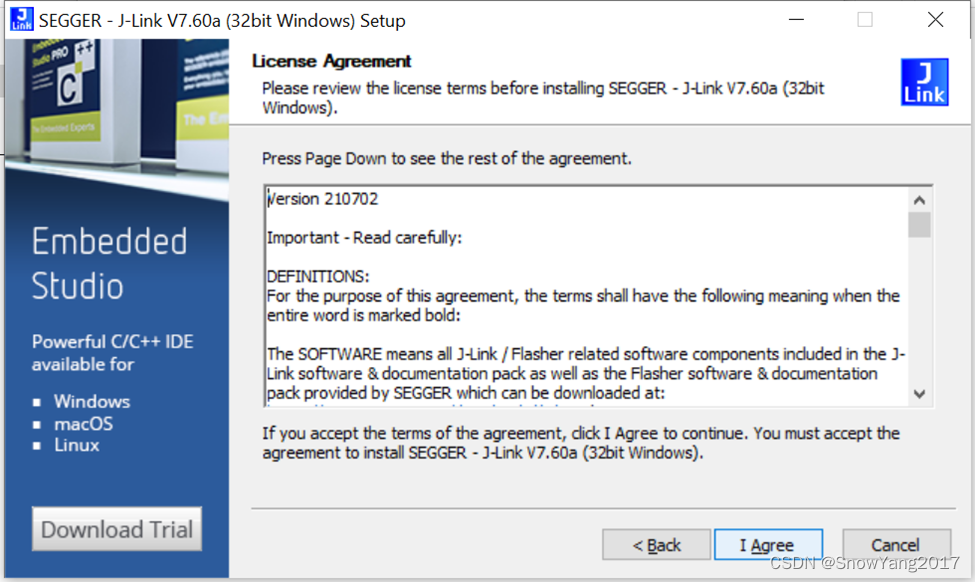

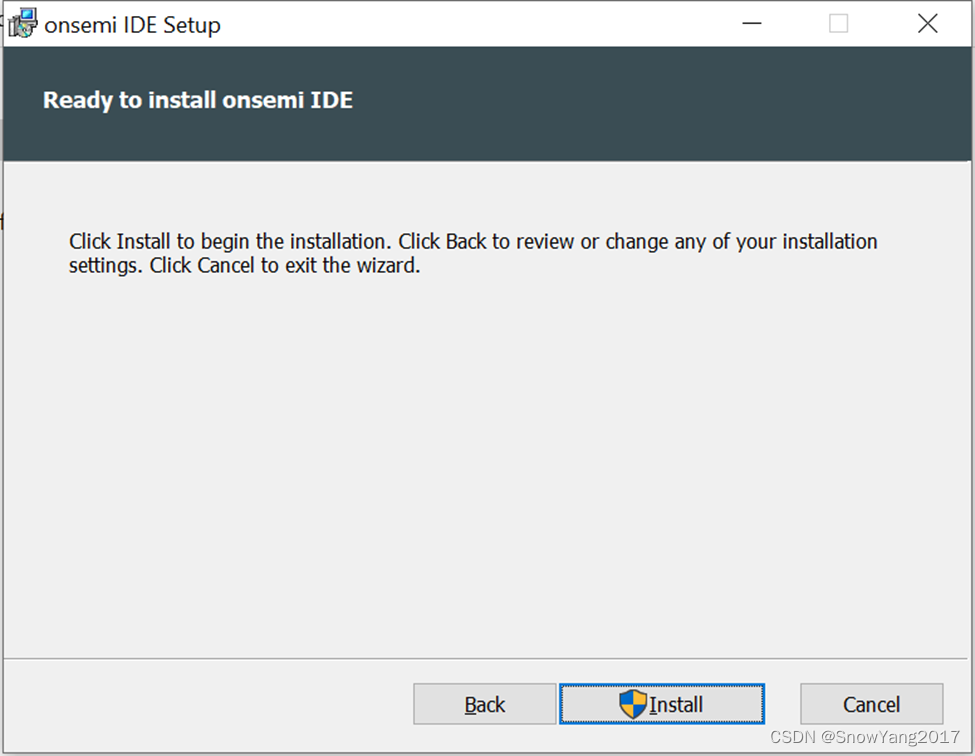

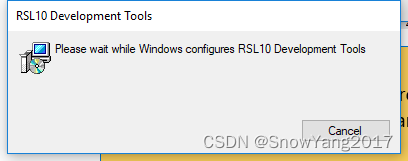

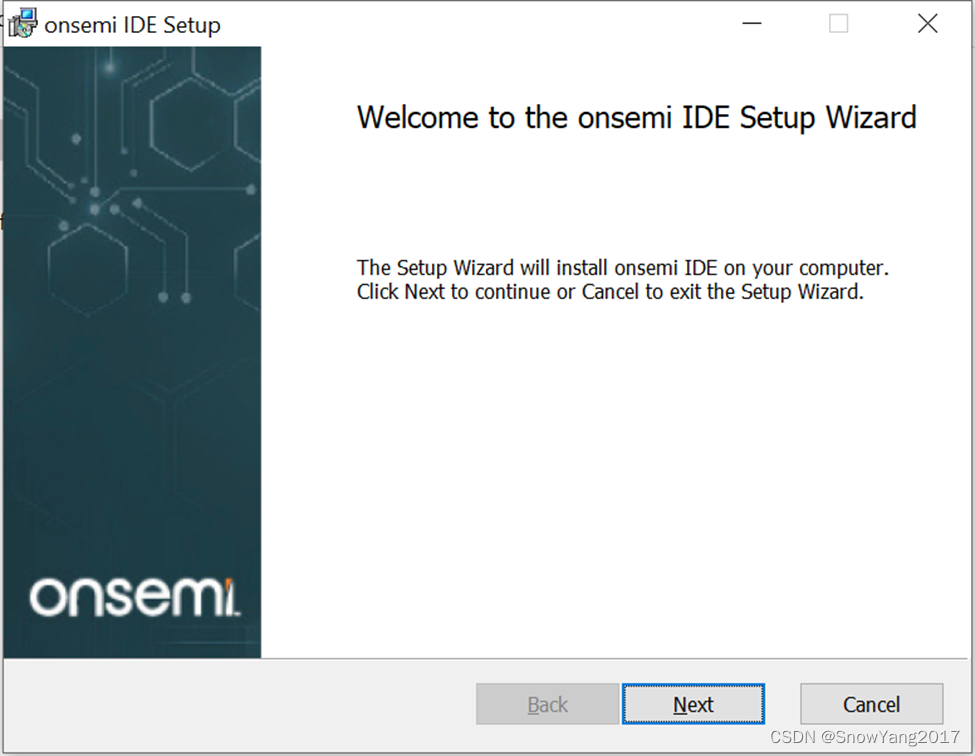

开始安装

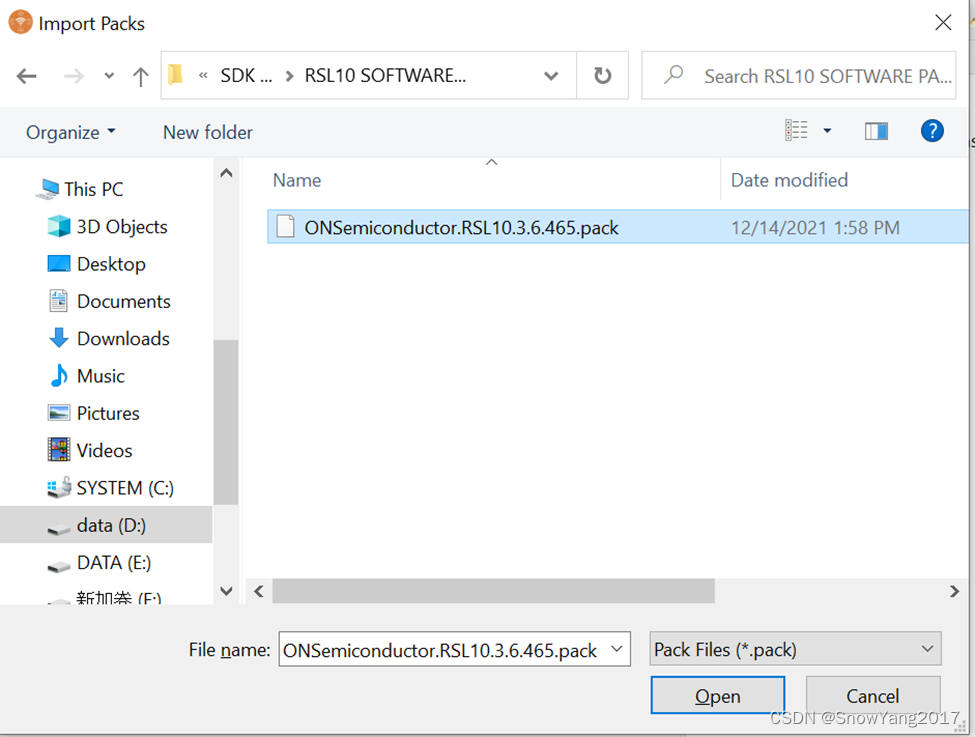

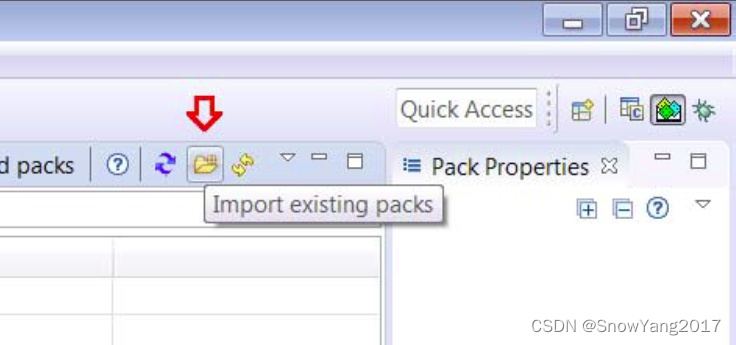

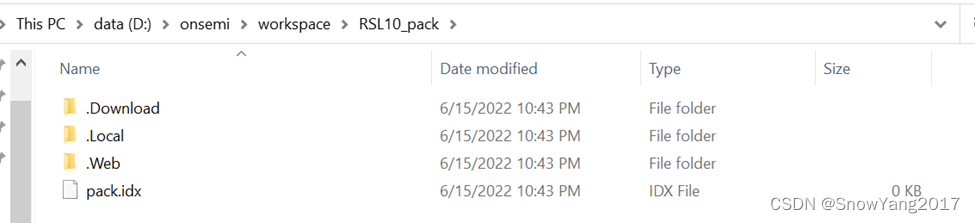

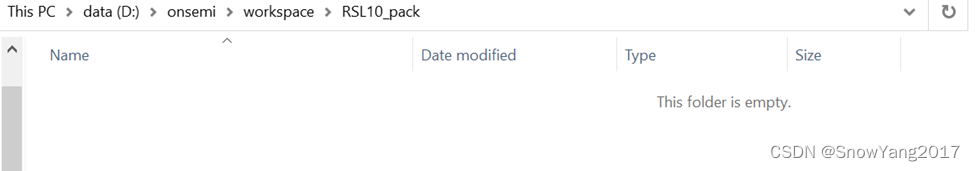

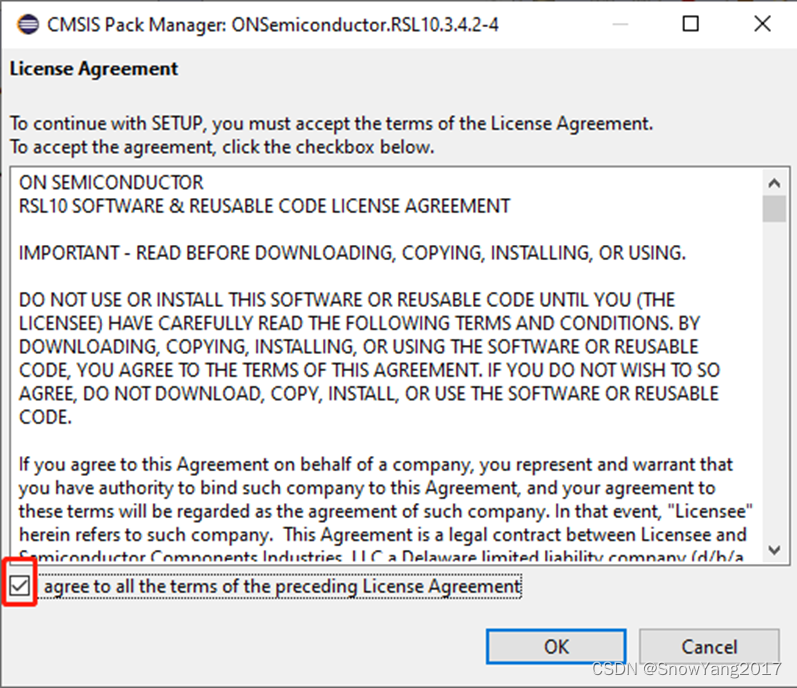

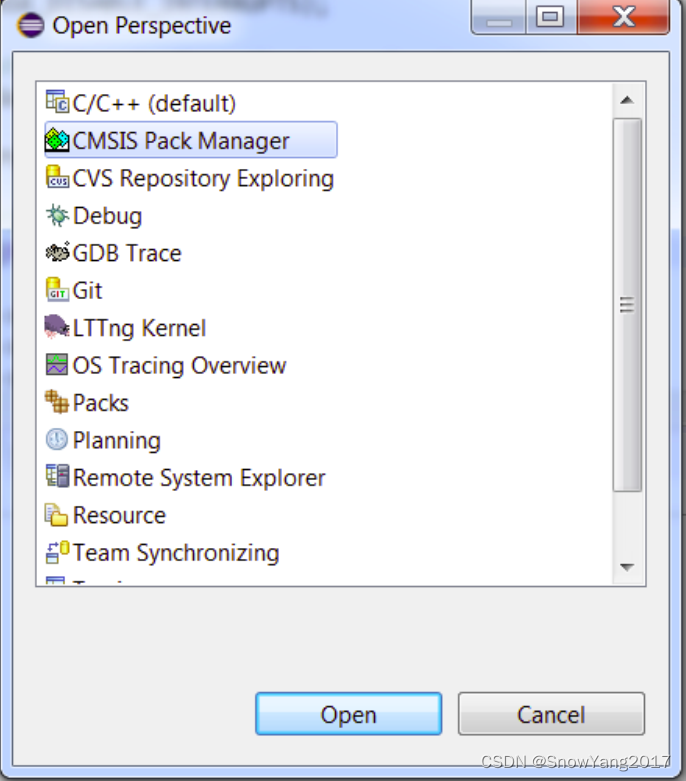

5. 安装CMSIS pack。在非IDE安装目录以及工作空间路径下，新建CMSIS文件夹。解压RSL10 SOFTWARE PACKAGE

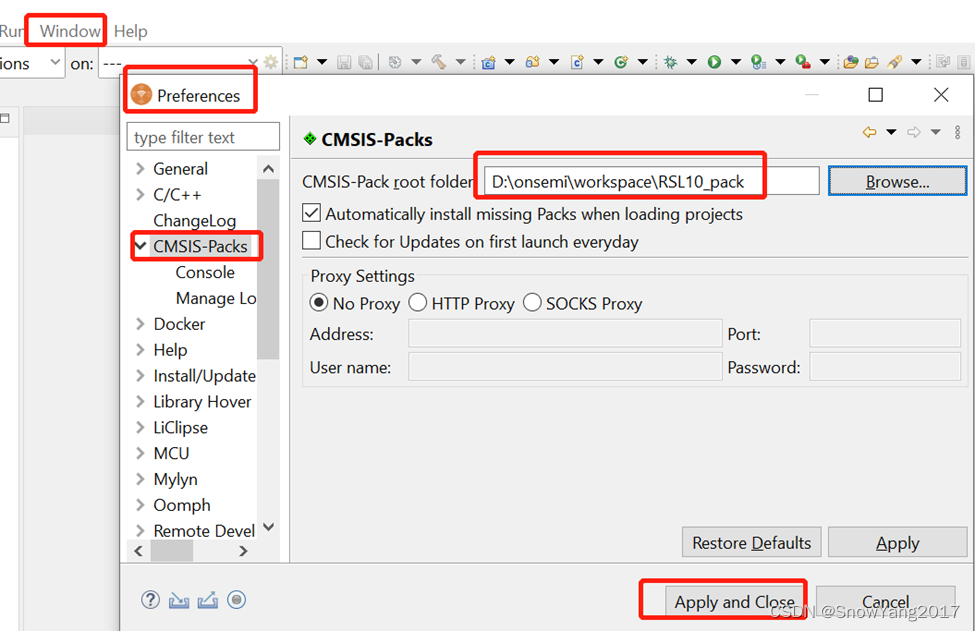

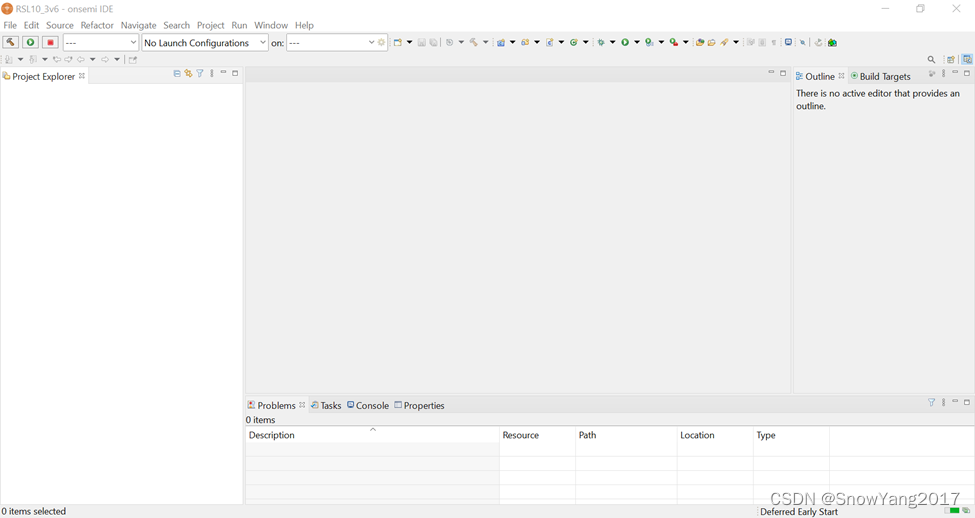

在IDE中，导航到Window > Preferences

如果找不到CMSIS选项，参考【找不到CMSIS】

              如果不能成功安装，请尝试：

1. 1. 关闭IDE，将第5步中CMSIS文件夹新建在C盘根目录
   2. 重复第5步

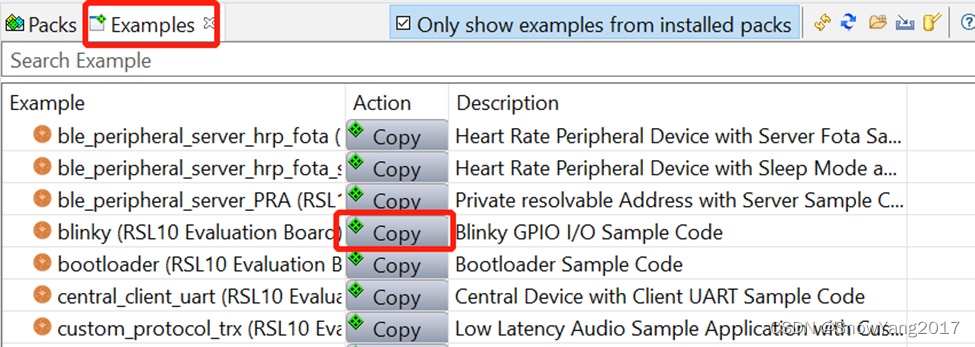

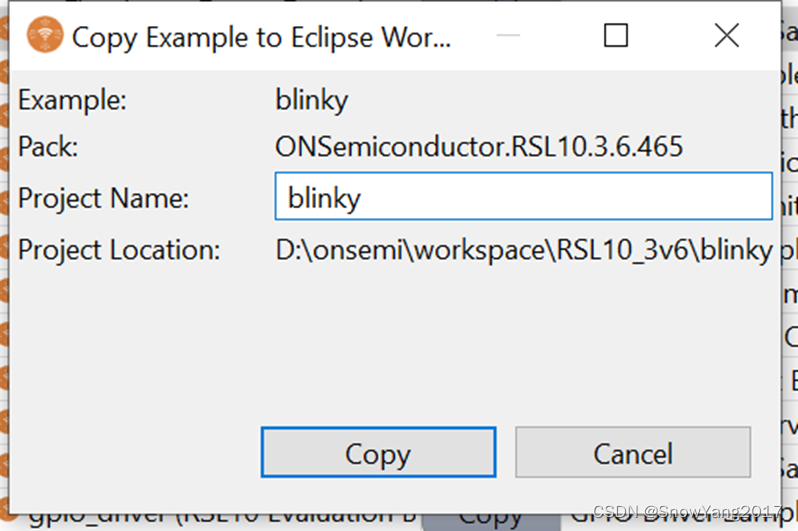

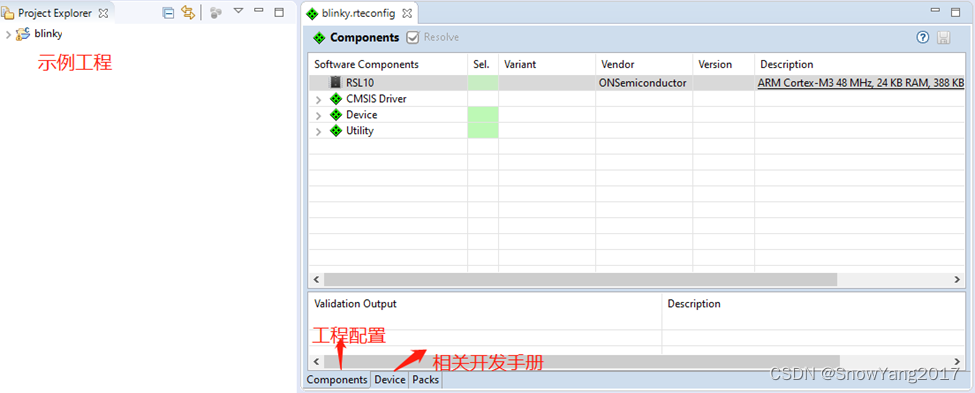

       6.导入sample(以Blinky为例)

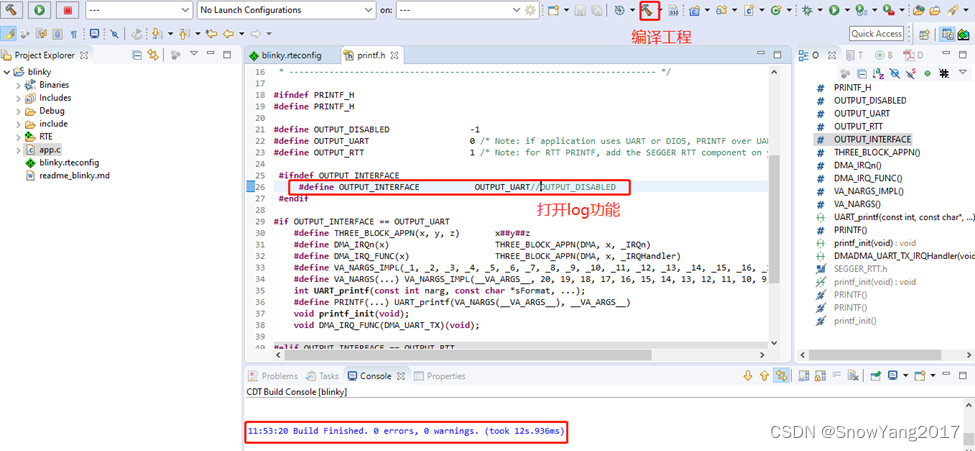

7.修改代码，编译工程

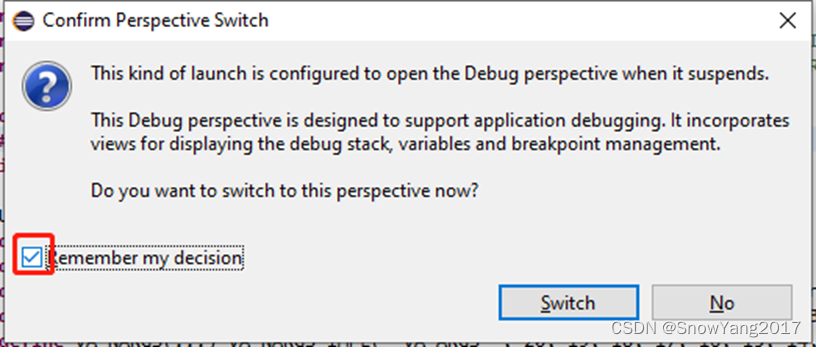

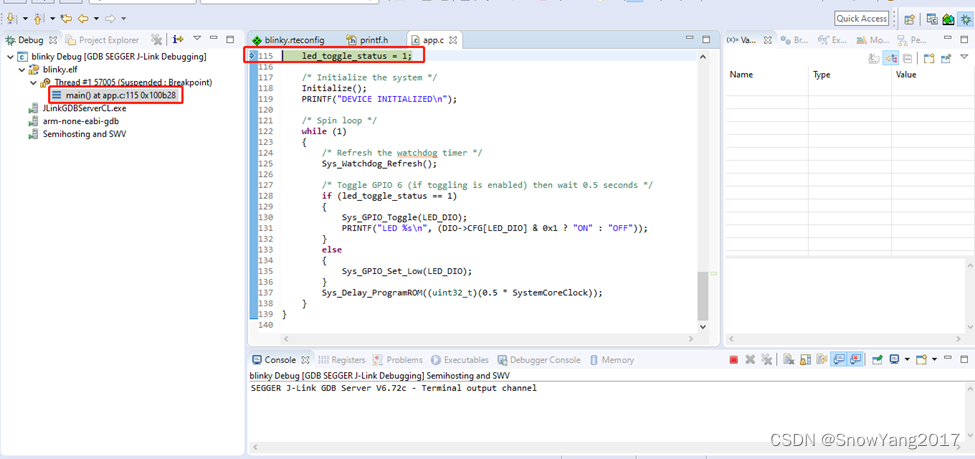

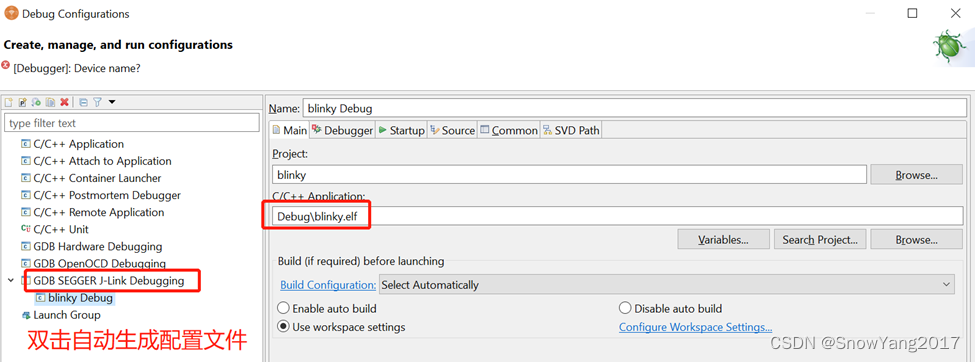

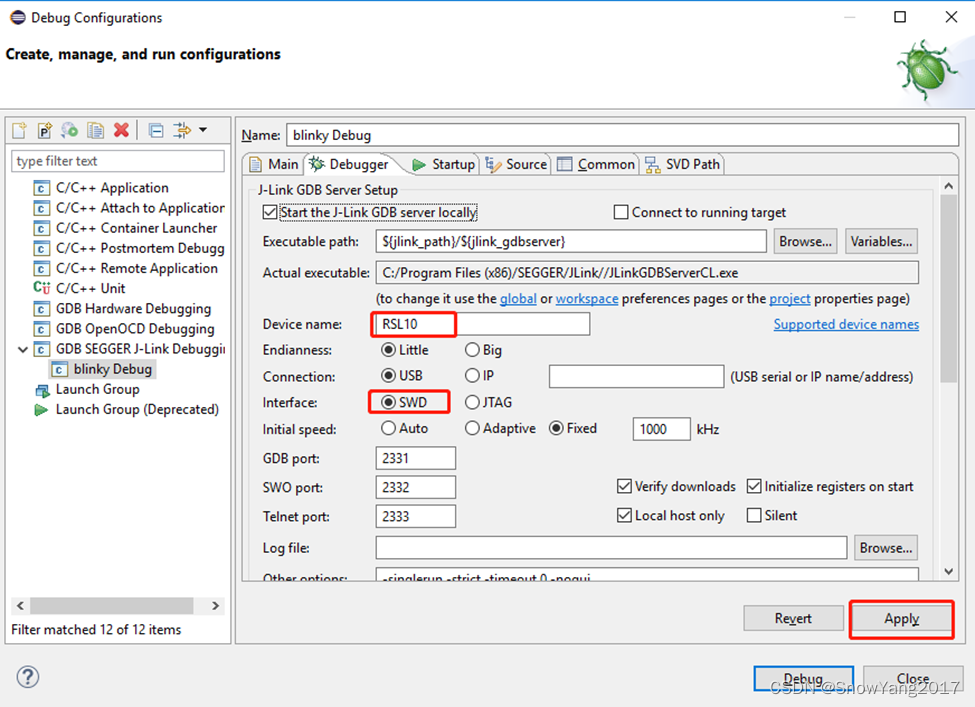

       8.debug

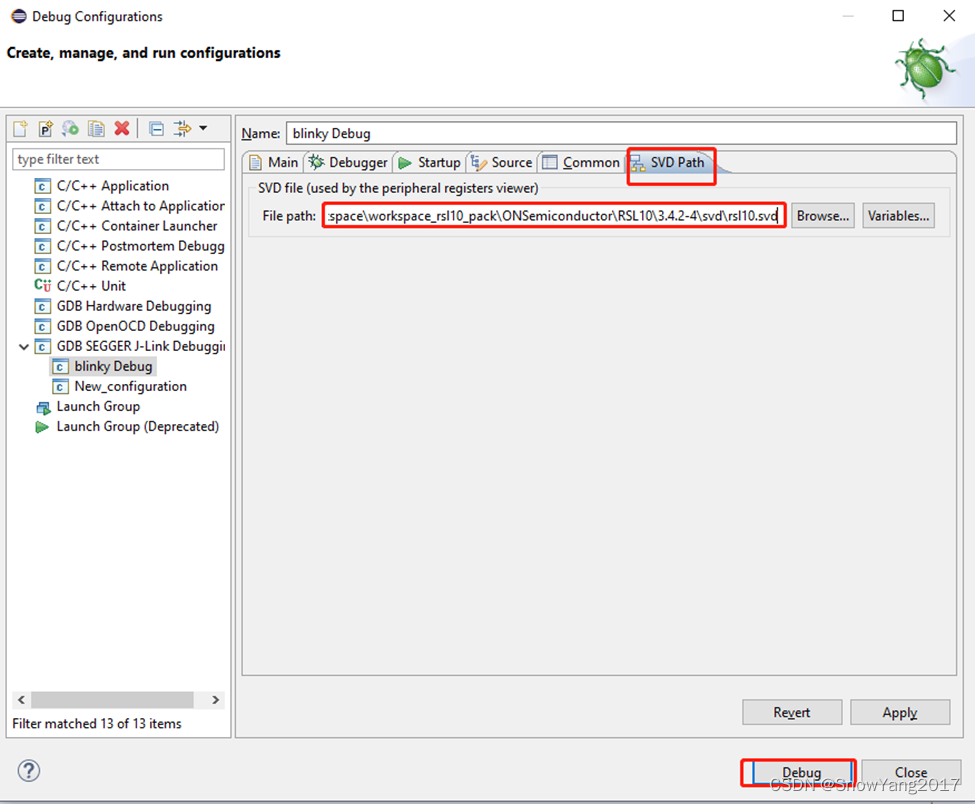

打开SVD Path

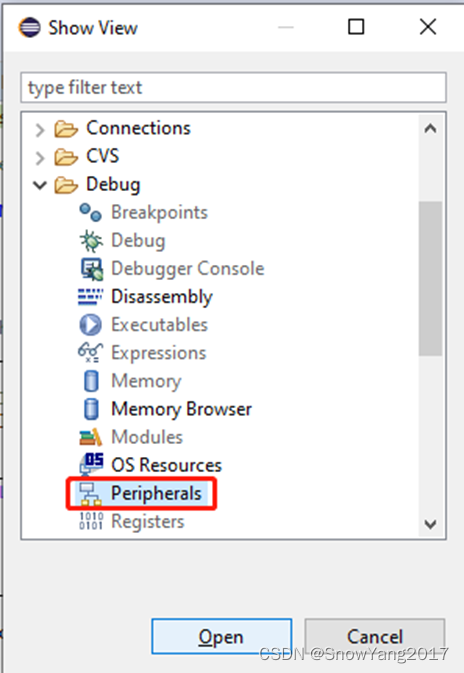

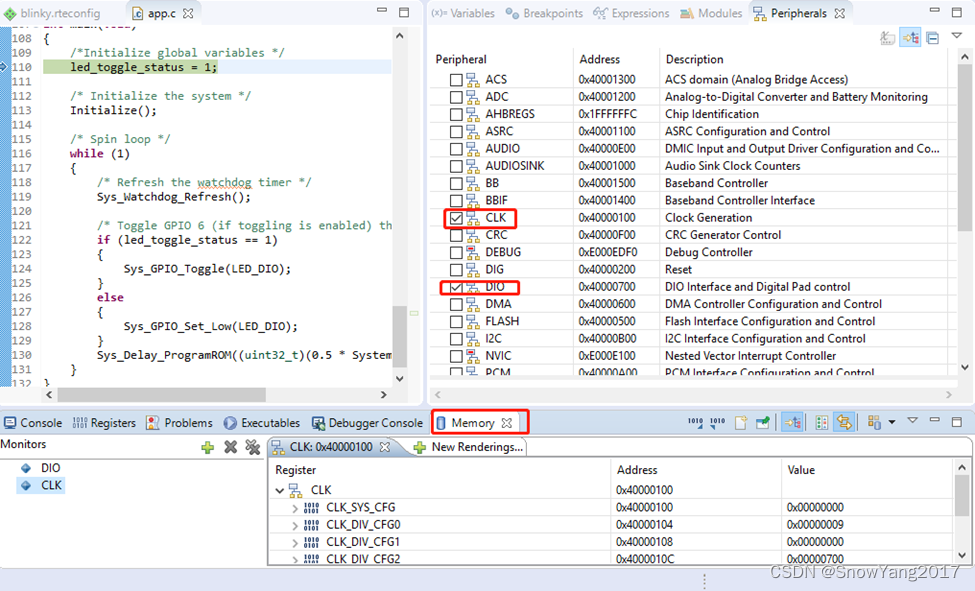

导航到Window > Show View > Other > Debug > Peripherals可以观察各寄存器变化

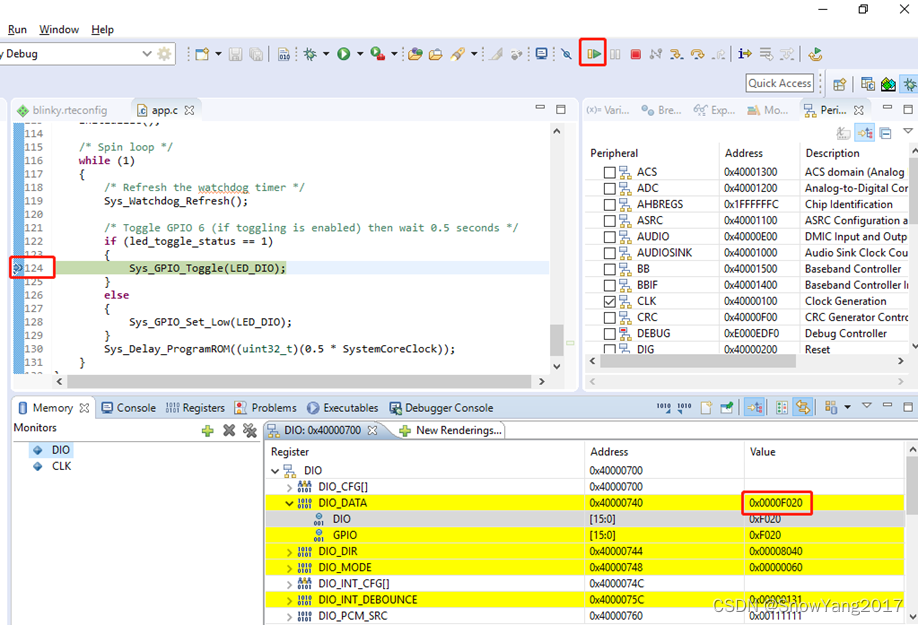

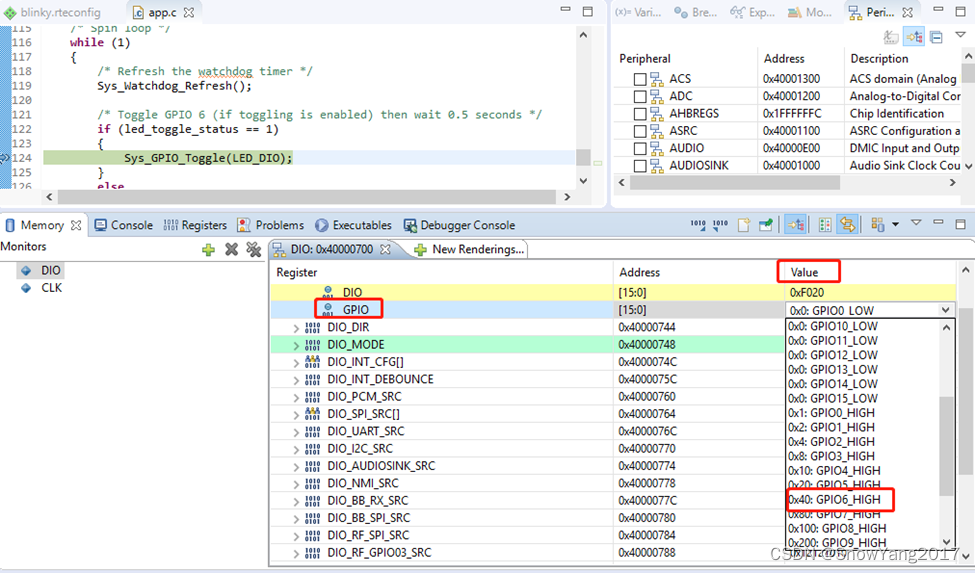

在124行设置断点，执行到改行可以看到此时DIO值为0XF020，即1111000000100000.bit6为0，即DIO6为低电平，根据EVB电路图，此时EVB上LED熄灭。

此时，设置GPIO6为高，可见LED点亮

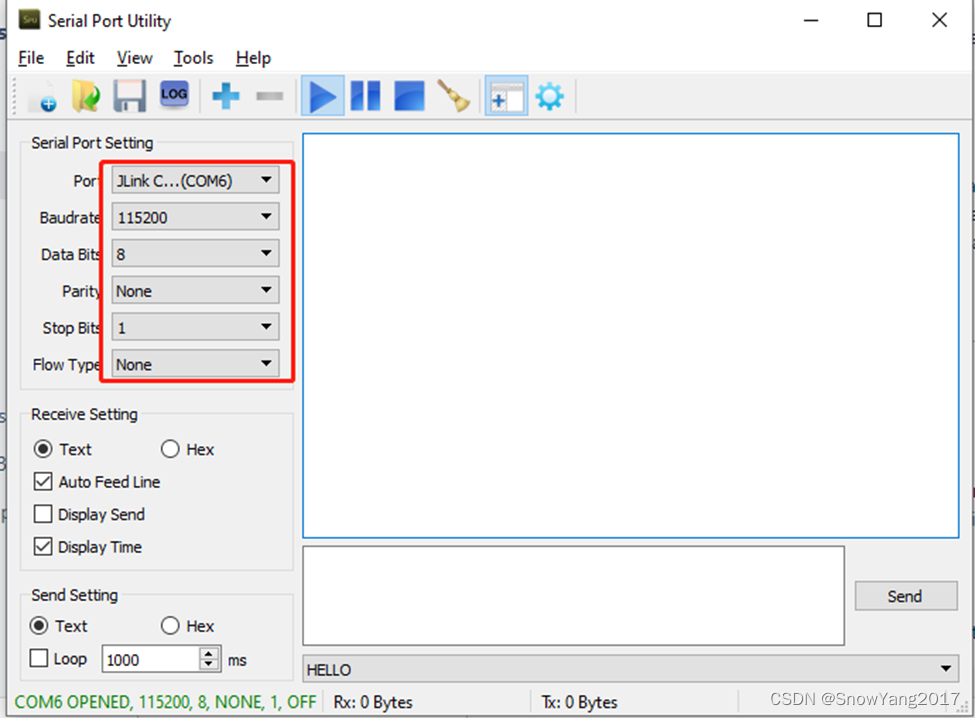

打开PC上的UART工具，连接EVB的对应的COM口

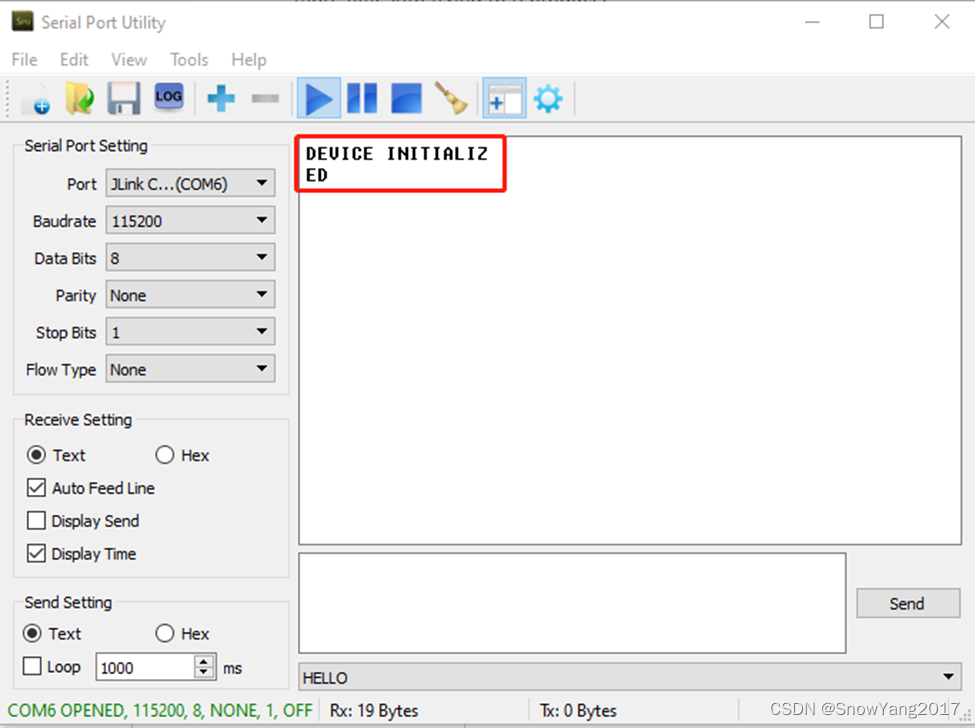

重启EVB，看到串口打印log

找不到CMSIS

Win10，安装V2.3或以后版本，IDE 找不到CMSIS选项卡

卸载SDK。打开

找到

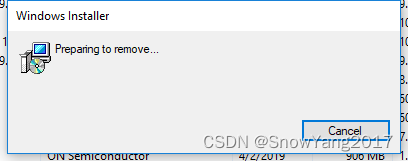

右键卸载。

卸载完毕后，检查 下是否有残留文件夹。有则删除 或 按照安装步骤重新安装.
