单片机-声控系统DIY

Fais toujours de ton mieux même si personne ne regarde.
即使没有人看，也要做到最好。

功能简介

将元件按照电路图插好，接好电源，对着话筒说话或者拍掌，灯泡就会亮，延时一段时间后自动关闭。

物品清单

名称	标号	规格	数量
直流小灯泡	L	5mmLED	1
NPN三极管	Q1、Q2	S9014	2
PNP三极管	Q3	S9013	1
0.25w插件电阻	R4	220R	1
0.25w插件电阻	R1	2K	1
0.25w插件电阻	R3	22K	1
0.25w插件电阻	R5	100K	1
0.25w插件电阻	R2	2M	1
电解电容	C1	47UF	1
电木万能板		5*7	1
两节5号电池盒			1
手机	$12	$1600	$1600
MIC			1

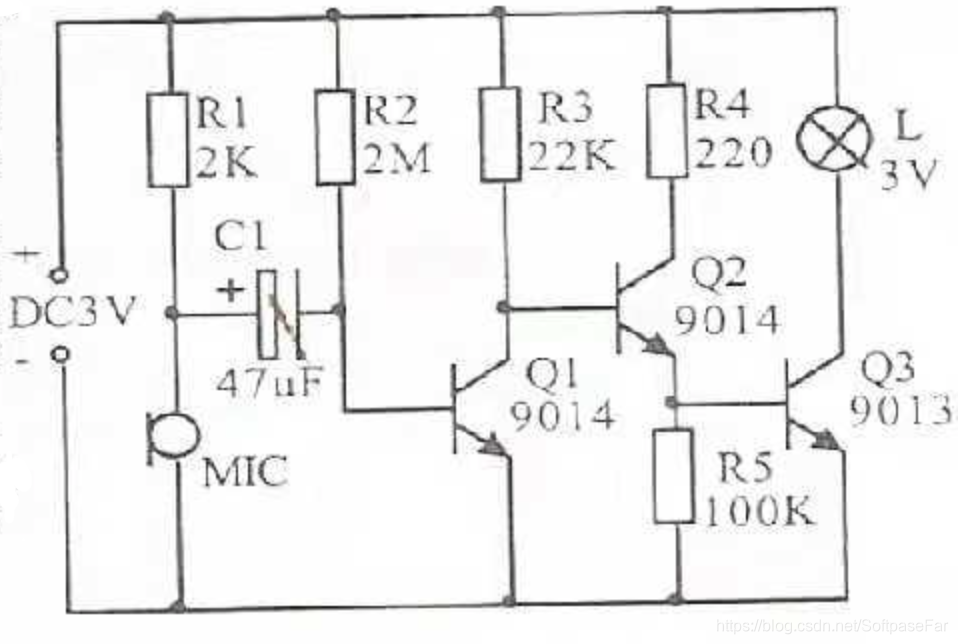

电路图

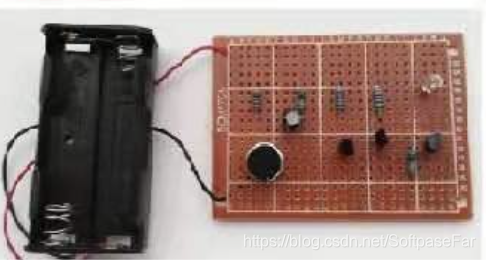

效果图

小提示

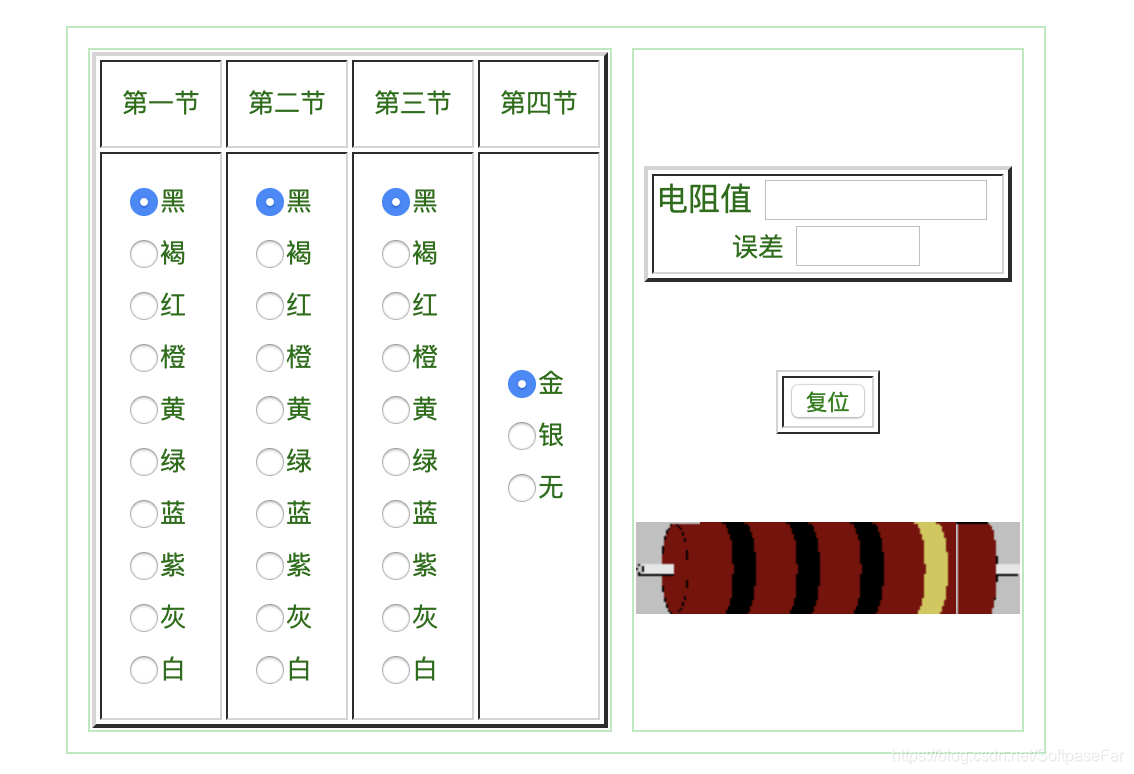

对于【色环电阻】不好区分的可以用APP辅助，一般在应用商店里查找“色环”一般会出来相关应用。下边是一个四环的，五环的也很容易找到。
