对内存的一些类型像DIMM,DRAM,DDR3等类型概念体系不太清楚,搜索整理如下。
其大的体系分为物理结构和内部技术。
1. 物理结构
SIMM和DIMM是物理结构方面的分类。
SIMM:Single Inline Memory Module,单列直插内存模块

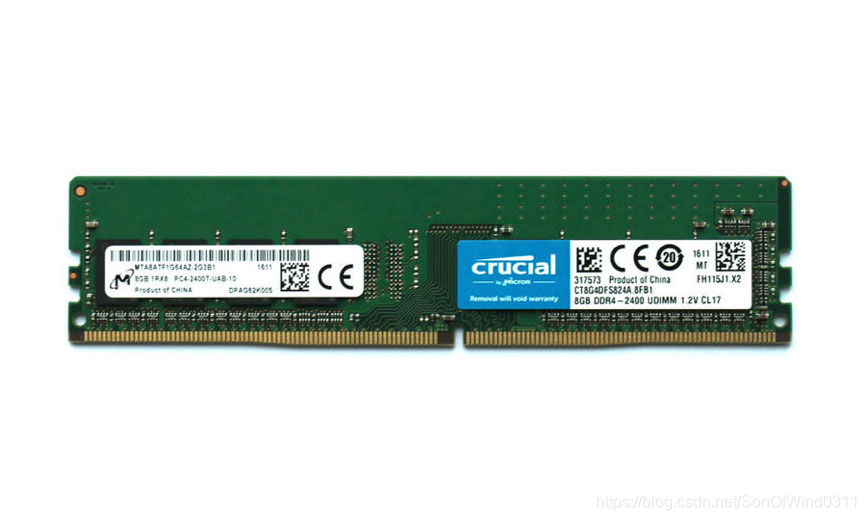

DIMM:Dual Inline Memory Module,双列直插内存模块
内存条通过金手指与主板连接,内存条正反两面都带有金手指。金手指可以在两面提供不同的信号,也可以提供相同的信号。
与SIMM的区别是DIMM的金手指两端不像SIMM那样是互通的,它们各自独立传输信号,因此可以满足更多数据信号的传送需要。
DIMM主要有三种:UDIMM、RDIMM和LRDIMM。
UDIMM:全称Unbuffered DIMM,即无缓冲双列直插内存模块
RDIMM:全称Registered DIMM,带寄存器的双列直插内存模块
LRDIMM:全称Load Reduced DIMM,低负载双列直插内存模块
此外还有一种:
SO-DIMM:Small Outline DIMM,是为了满足笔记本电脑对内存尺寸的要求而开发的,它的尺寸比标准的DIMM要小很多,而且引脚数也不相同。
2. 内部技术
RAM从大的分类上来说,内存可以分为:
SRAM:Static RAM,静态RAM
DRAM:Dynamic RAM,动态RAM
我们平常所说的内存一般就是指DRAM,SRAM接触的比较少,像FPGA大部分是基于SRAM工艺。
对比:
SRAM:具有静止存储功能的RAM,不需要刷新电路就能保存内部存储的数据,优点是速度快,可以提升整体工作效率,缺点是集成度低,功耗较大,容量体积较大,价格较贵,适合用于关键性系统已提升效率
DRAM:最为常见的内存,数据只能保持很短的时间,为了保持数据,必须隔一段时间刷新一次。
DRAM进一步有:
SDRAM:Synchronous DRAM,同步DRAM
RDRAM:Rambus DRAM,美国的RAMBUS公司开发的一种内存,与DDR和SDRAM不同,它采用了串行的数据传输模式。因为费用和不兼容等原因导致最终没有成为主流,不为人熟知。
DDR SDRAM,人们习惯称为DDR(Double Data Rate),双倍速率SDRAM
目前SDRAM和DDR都是采用DIMM结构,但在针脚和接口上也有不同。

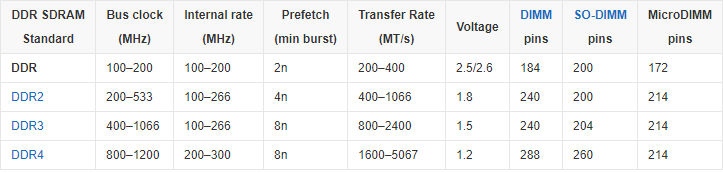

DDR技术随着演进,出现了DDR2/3/4,目前DDR5也在研发中。
以上只是梳理内存分类的大的体系,各个分类概念的详细内容可以参考下面的链接或者单独搜索。
