ICMP和ARP协议协议以及互通实验

目录

一、Icmp

二、ARP协议：

功能：

ARP工作过程：

三、三层网络互通实验：

---

一、Icmp

• ICMP的全称是Internet Control Message Protocol。也就是网络控制报文协议。在复杂的网络环境中，需要用到错误侦测与错误反馈，来保证网络的通畅和错误纠察，但是ip协议内并没有这个机制，所以如果丢包，那么就需要用到icmp协议来检查是否丢包和丢包原因。
• 主要命令：

1. ping -t：一直ping指定的主机，直到 ctrl^c 停止
2. ping -l 【size】：发送指定大小的数据包给目标主机
3. ping -w【sec】：等待超时时间，如果ping不通不会等，有时效性
4. ping -n【num】：指定打包数

• ping的通的网络一定通
• ping不通的网络不一定通，有可能防火墙禁用了ping的功能
• 排错思路：当服务器出了问题，网络A,B不能通信了

1. ping本机地址，127.0.0.1 检查硬件（网卡松动、水晶头损坏），网卡是否正常
2. 检查双方地址，在不在同一网段
3. 看网关是否有问题（网关是两个网络段之间通讯的桥梁）
4. 防火墙策略是否有问题

• icmp协议包括了ping命令和tracert命令，其中tracert命令可以统计经过了多少个设备

二、ARP协议：

• 功能：

1. 地址解析协议，解析IP地址，得到mac地址
2. 检测IP地址冲突

• ARP工作过程：

1. PC1想和PC2通信，由于没有mac地址，所以无法发送数据包
2. 先去看ARP表顶，ARP初始状态，表为空
3. PC1发起ARP广播，同一网段的所有用户都收到广播
4. 只有PC2回复广播
5. PC1根据PC2的回复，将pc2的mac地址填进ARP表
6. 下次PC1和PC2再通信时，直接封装数据包，不需要再发ARP广播

• ARP表老化时间：具体刷新时间和设备有关，主机默认

三、三层网络互通实验：

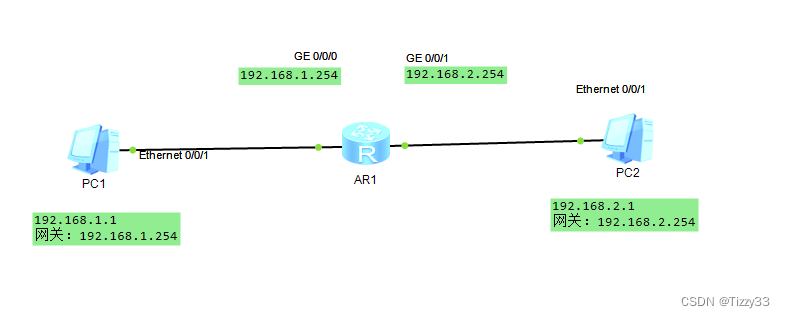

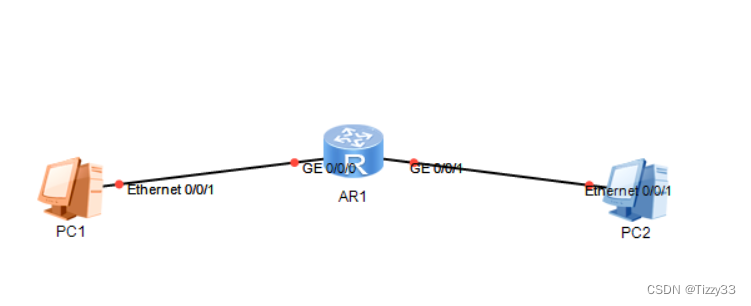

首先打开ensp 配置：交换机AR1、PC1和PC2

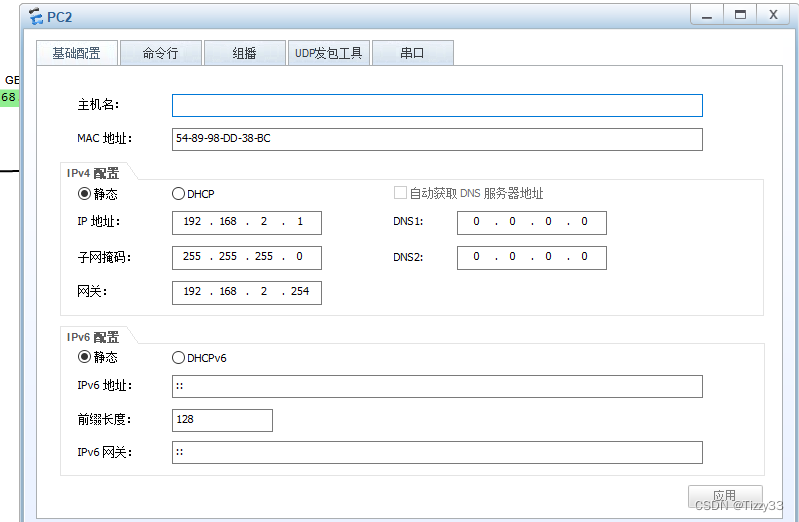

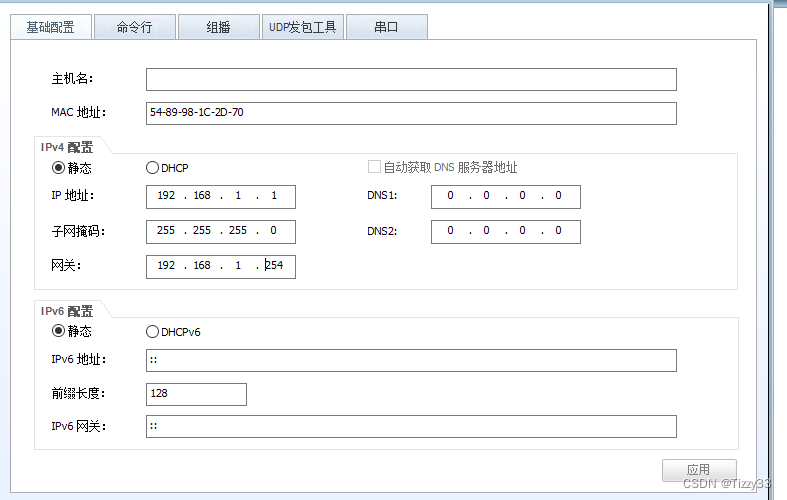

• 然后配置PC1和PC2的IP地址、子网掩码和网关（网关和IP地址必须在同一网段）



• 设置好之后开启网络，并输入命令：



       sys                                    切换至系统模式

       int g0/0/0                          进入交换机端口0
       ip add 192.168.1.254 24  设置ip地址

       int g0/0/1                           进入交换机端口1
       ip add 192.168.2.254 24   设置ip地址
