一、RGB颜色空间

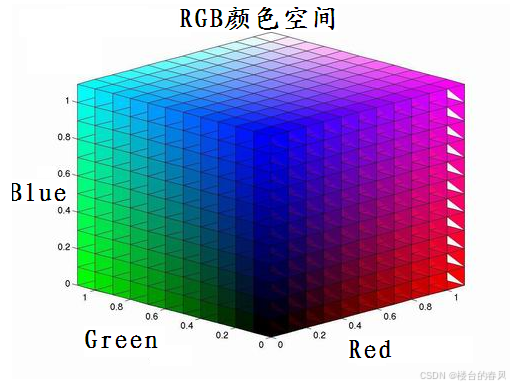

RGB（Red, Green, Blue）颜色空间 是一种基于加性颜色模型的色彩表示方法，广泛应用于计算机图形学、图像处理和显示设备中。
RGB颜色空间通过红、绿、蓝三种颜色的不同强度组合来生成各种颜色。

1. 基本原理

• 红、绿、蓝三原色 ：RGB颜色空间基于红、绿、蓝三种基本颜色（称为三原色）。
• 加性颜色模型 ：通过不同强度的红、绿、蓝光叠加，可以生成各种颜色。当三种颜色的光强度相等且最大时，结果为白色；当三种颜色的光强度为零时，结果为黑色。

2. 颜色表示

• 每个颜色通道（红、绿、蓝）的取值范围通常是0到255，表示该颜色通道的强度。例如：
○ 纯红色：(255, 0, 0)
○ 纯绿色：(0, 255, 0)
○ 纯蓝色：(0, 0, 255)
○ 白色：(255, 255, 255)
○ 黑色：(0, 0, 0)
• 通过组合不同的RGB值，可以生成超过1600万种颜色，能够满足大多数图像处理需求。

3. 应用

• 图像显示 ：大多数计算机显示器和电视屏幕基于RGB颜色空间显示图像。
• 图像处理 ：在图像处理中，RGB颜色空间常用于颜色分割、图像增强等任务。
• 计算机图形学 ：在3D建模和渲染中，RGB颜色空间用于定义物体表面颜色。

4. 优点与缺点

• 优点 ：
○ 直观且易于实现，与大多数显示设备兼容。
○ 适合进行基于颜色通道的图像处理，如边缘检测、图像增强等。
• 缺点 ：
○ 在某些图像处理任务中，如颜色分割，RGB颜色空间可能不够直观，因为颜色信息分布在三个独立的通道中，难以直接反映颜色的色调、饱和度和明度。

二、HSV颜色空间

HSV（Hue, Saturation, Value）颜色空间 是一种基于人类对颜色感知的颜色模型，更适合用于图像处理和颜色分割任务。

1. 基本原理

• 色调（Hue） ：表示颜色的基本类型，如红色、绿色、蓝色等。色调通常以0到360度表示，其中0度/360度为红色，120度为绿色，240度为蓝色。
• 饱和度（Saturation） ：表示颜色的纯度或浓度。饱和度越高，颜色越鲜艳；饱和度越低，颜色越接近灰色。饱和度的取值范围通常在0到1之间，或者0到255之间。
• 明度（Value）或亮度（Brightness） ：表示颜色的明暗程度。明度越高，颜色越亮；明度越低，颜色越暗。明度的取值范围通常在0到1之间，或者0到255之间。

2. 颜色表示

• 色调 ：通过角度表示颜色的基本类型。例如，0度为红色，60度为橙色，120度为绿色，180度为青色，240度为蓝色，300度为品红色。
• 饱和度 ：表示颜色的纯度。例如，饱和度为1表示纯色，饱和度为0表示灰色。
• 明度 ：表示颜色的明亮程度。例如，明度为1表示最亮，明度为0表示黑色。

3. 应用

• 颜色分割 ：在图像处理中，HSV颜色空间常用于基于色调、饱和度或明度进行颜色分割，例如提取特定颜色的物体。
• 颜色调整 ：通过调整色调、饱和度或明度，可以实现图像的整体颜色调整，如增加颜色鲜艳度、调整亮度等。
• 图像增强 ：在图像增强中，HSV颜色空间可以帮助突出或减弱特定颜色，改善图像质量。

4. 优点与缺点

• 优点 ：
○ 更符合人类对颜色的感知，适合进行基于色调、饱和度和明度的颜色处理。
○ 在颜色分割和颜色调整任务中更为直观和高效。
• 缺点 ：
○ 与显示设备的直接兼容性不如RGB颜色空间。
○ 在某些图像处理任务中，可能需要将HSV颜色空间转换回RGB颜色空间以进行显示或进一步处理。

三、RGB与HSV颜色空间的转换

在实际应用中，RGB和HSV颜色空间之间可以相互转换，以适应不同的处理需求。

1. RGB到HSV转换

• 步骤 ：
a. 将RGB颜色值归一化到0到1的范围。
b. 计算色调（Hue）：
○ 如果R是最大值，则H = 60 × ((G - B) / (R - G + R - B)) + 0
○ 如果G是最大值，则H = 60 × ((B - R) / (G - R + G - B)) + 120
○ 如果B是最大值，则H = 60 × ((R - G) / (B - G + B - R)) + 240
c. 计算饱和度（Saturation）：
○ S = (Max(R, G, B) - Min(R, G, B)) / Max(R, G, B)
d. 计算明度（Value）：
○ V = Max(R, G, B)

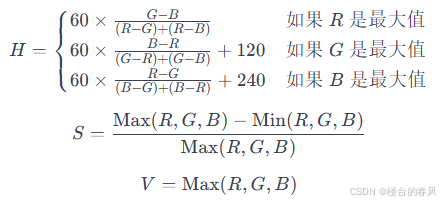

• 公式 ：

2. HSV到RGB转换

• 步骤 ：
a. 将色调（Hue）转换为0到360度的范围。
b. 将饱和度（Saturation）和明度（Value）归一化到0到1的范围。
c. 根据色调（Hue）确定颜色的基本类型，并计算红、绿、蓝三个通道的值。
d. 调整红、绿、蓝通道的值以反映饱和度和明度。
• 公式 ：
○ 根据色调（Hue）确定颜色的基本类型，并计算中间变量。
○ 调整饱和度和明度，得到最终的红、绿、蓝值。

四、示例

1、原理示例

假设有一张彩色图像，其RGB值为(255, 0, 0)（纯红色）。将其转换为HSV颜色空间：
1. 归一化RGB值 ：
• R = 255/255 = 1
• G = 0/255 = 0
• B = 0/255 = 0
2. 计算色调（Hue） ：
• R是最大值，因此：

3. 计算饱和度（Saturation） ：
   • S = (1 - 0)/1 = 1
4. 计算明度（Value） ：
   • V = 1
   因此，对应的HSV值为(0°, 1, 1)。
   将HSV值(0°, 1, 1)转换回RGB值：
   a. **色调（Hue）**为0°，对应红色。
   b. **饱和度（Saturation）**为1，表示纯色。
   c. **明度（Value）**为1，表示最大亮度。
   因此，对应的RGB值为(1, 0, 0)，即(255, 0, 0)。

2、代码示例

演示RGB和HSV颜色空间的转换，并通过图形窗口展示转换前后的图像。
1、代码步骤说明
1. 读取图像
• 使用imread函数读取一张彩色图像。
2. RGB转HSV
• 使用rgb2hsv函数将RGB图像转换为HSV图像。
3. HSV转RGB
• 使用hsv2rgb函数将HSV图像转换回RGB图像。
4. 显示图像
• 创建一个图形窗口，将原始RGB图像、HSV图像的色调通道以及转换回的RGB图像并排显示。

2、完整代码

% 读取彩色图像
img = imread('peppers.png');

% RGB转HSV
hsvImg = rgb2hsv(img);

% HSV转RGB
rgbImg = hsv2rgb(hsvImg);

% 创建图形窗口
figure;

% 显示原始RGB图像
subplot(1, 3, 1);
imshow(img);
title('Original RGB Image');

% 显示HSV图像的Hue通道
hsvImgHue = hsvImg(:,:,1) * 255; % 将Hue通道扩展到0-255
subplot(1, 3, 2);
imshow(hsvImgHue, []);
title('HSV Hue Channel');
colormap(jet); % 使用'jet'颜色映射显示Hue通道
colorbar; % 添加颜色条

% 显示转换回的RGB图像
subplot(1, 3, 3);
imshow(rgbImg);
title('Converted RGB Image');

代码解释

1. 读取图像

img = imread('peppers.png');

• 读取名为peppers.png的彩色图像，存储在变量img中。

2. RGB转HSV

hsvImg = rgb2hsv(img);

• 将img从RGB颜色空间转换为HSV颜色空间，结果存储在hsvImg中。

3. HSV转RGB

rgbImg = hsv2rgb(hsvImg);

• 将hsvImg从HSV颜色空间转换回RGB颜色空间，结果存储在rgbImg中。

4. 显示图像
   • 创建图形窗口

figure;

○ 创建一个新的图形窗口，用于显示图像。

• 显示原始RGB图像

subplot(1, 3, 1);
imshow(img);
title('Original RGB Image');

○ 将图形窗口分为1行3列，当前子图设置为第一个位置。
○ 显示原始的RGB图像，并添加标题。

• 显示HSV图像的Hue通道

hsvImgHue = hsvImg(:,:,1) * 255;
subplot(1, 3, 2);
imshow(hsvImgHue, []);
title('HSV Hue Channel');
colormap(jet);
colorbar;

	○ 提取HSV图像中的Hue通道，并将其扩展到0-255的范围。
	○ 显示Hue通道的图像，并使用jet颜色映射以更直观地展示色调分布。
	○ 添加颜色条，以便更好地理解色调的分布。

• 显示转换回的RGB图像

subplot(1, 3, 3);
imshow(rgbImg);
title('Converted RGB Image');

	○ 将图形窗口的当前子图设置为第三个位置。
	○ 显示从HSV转换回的RGB图像，并添加标题。

运行结果

五、总结
