电工电子技术基础知识点学后总结

经过一段时间的学习，我对电工电子技术基础这门课程有了较为系统的理解和掌握。本文将从电路基础、模拟电子技术、数字电子技术以及实际应用四个方面，对所学知识进行总结和梳理，并结合实际案例进行分析，以期巩固所学知识，并为今后的学习和工作打下坚实基础。

一、电路基础：电工电子技术的基石

电路基础是电工电子技术的重要组成部分，主要包括电路的基本概念、基本定律和基本分析方法。

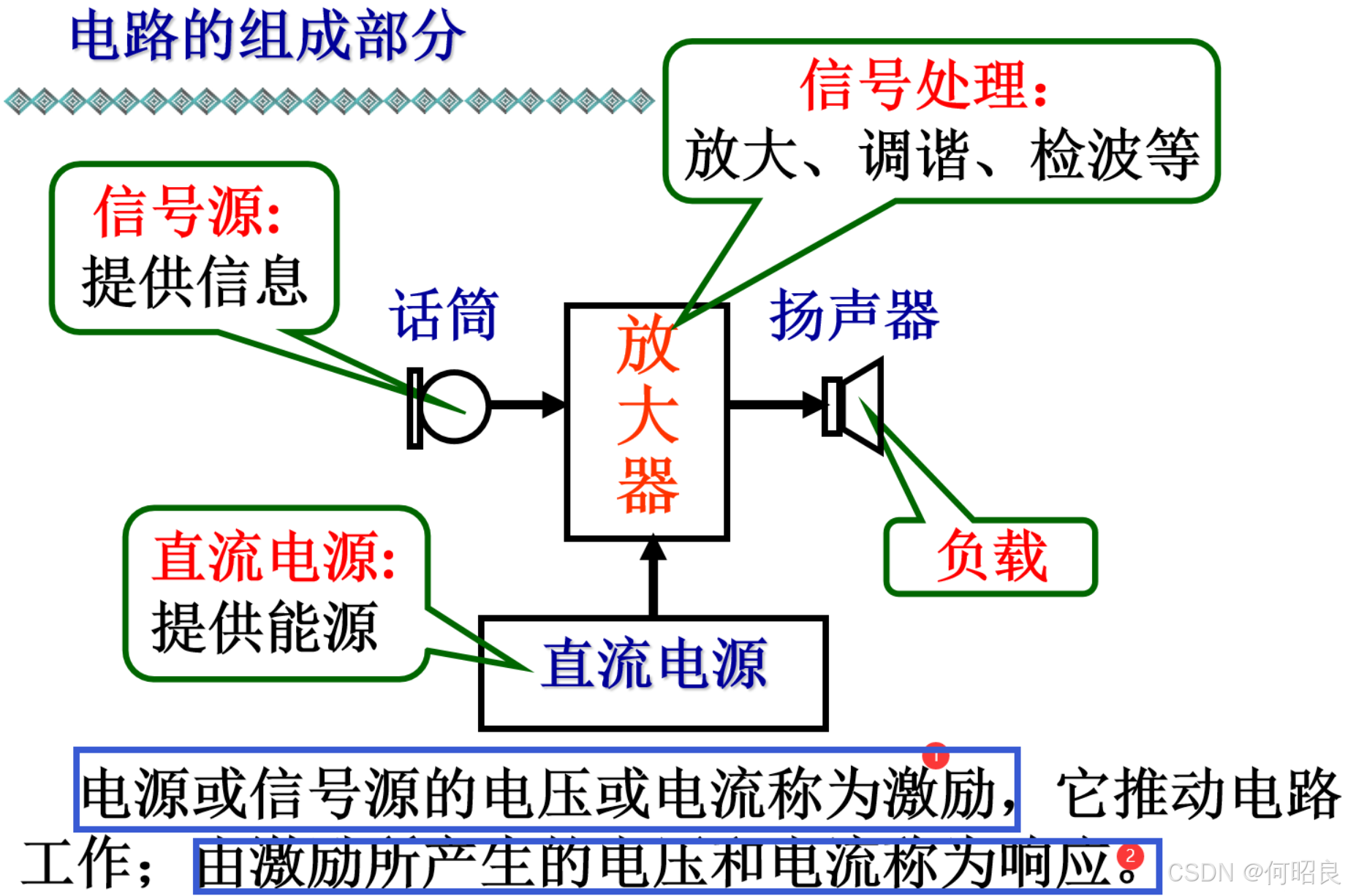

(一) 电路的基本概念

1. 电路与电路模型:
   • 电路是由各种电气元件按一定方式连接而成的电流通路，用于实现电能的传输、分配和转换。
   • 电路模型是实际电路的抽象和简化，用理想电路元件表示实际电路元件，例如用电阻元件表示电阻器，用电压源和电流源表示电源等。
2. 电路元件:
   • 电阻元件: 消耗电能，将电能转换为热能或其他形式的能量，其特性用欧姆定律描述。
   • 电感元件: 储存磁场能量，其特性用自感系数L表示。
   • 电容元件: 储存电场能量，其特性用电容C表示。
3. 电流、电压和功率:
   • 电流是电荷的定向运动，其方向规定为正电荷运动的方向。
   • 电压是衡量电场力做功能力的物理量，其方向规定为高电位指向低电位。
   • 功率是单位时间内电场力所做的功，反映了电路传输电能的能力。

(二) 电路的基本定律

1. 欧姆定律:
   • 描述电阻元件两端的电压与通过它的电流之间的关系，即 U = IR。
   • 该定律适用于线性电阻元件，是分析和计算电路的基础。
2. 基尔霍夫定律:
   • 基尔霍夫电流定律 (KCL): 在任一瞬间，流入任一节点的电流之和等于流出该节点的电流之和。
   • 基尔霍夫电压定律 (KVL): 在任一瞬间，沿任一回路绕行一周，回路中各段电压的代数和为零。
   • 这两个定律是分析复杂电路的基本依据，适用于任何集总参数电路。

(三) 电路的基本分析方法

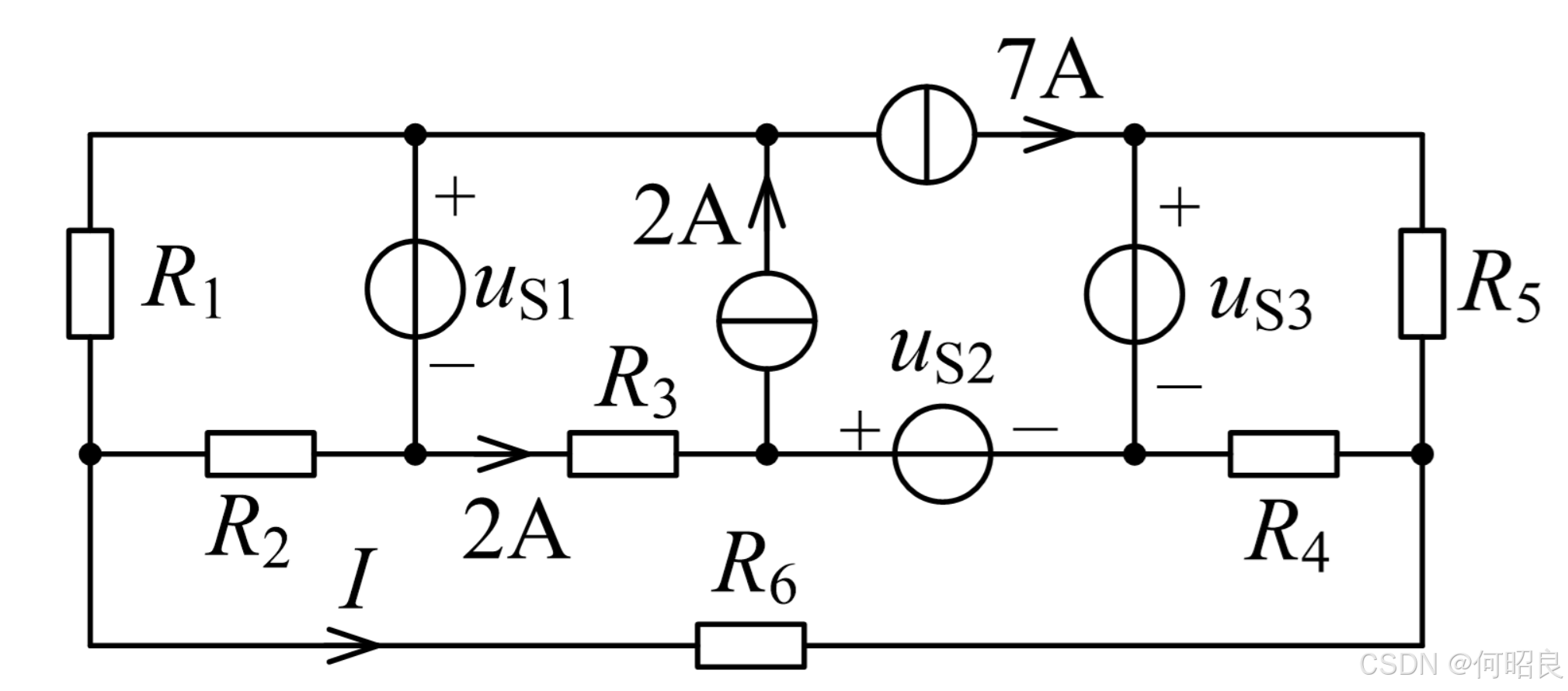

1. 支路电流法:
   • 以各支路电流为未知量，根据基尔霍夫定律列出电路的方程组进行求解。
   • 该方法适用于支路数较少的电路，但当支路数较多时，方程组规模较大，计算较为繁琐。

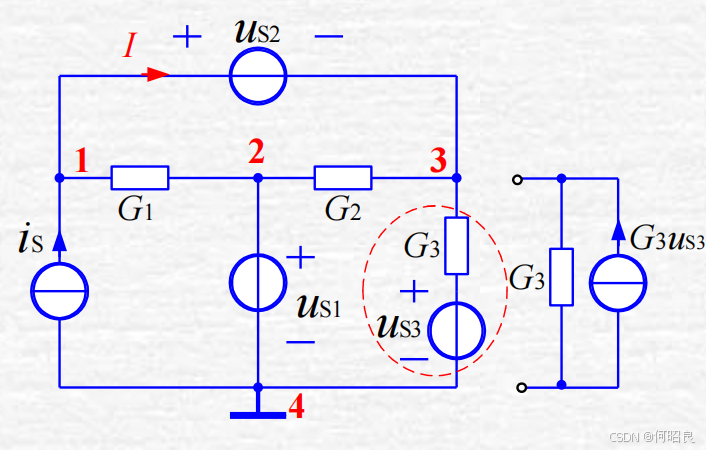

2. 节点电压法:
   • 以电路中某些节点对参考点的电压为未知量，根据 KCL 和欧姆定律列出电路的方程组进行求解。
   • 该方法适用于节点数较少的电路，计算较为简便。
3. 叠加定理:
   • 在线性电路中，任何一个支路的电流或电压都可以看成是由各个电源分别作用时在该支路中产生的电流或电压的代数和。
   • 该定理适用于线性电路，可以简化电路的分析和计算。
4. 戴维南定理:
   • 任何一个线性有源二端网络都可以用一个电压源和一个电阻串联的等效电路来代替。
   • 该定理可以简化复杂电路的分析和计算，在电路设计和故障诊断中应用广泛。

二、模拟电子技术：信号处理的桥梁

模拟电子技术主要研究对模拟信号进行处理的电子电路，包括放大电路、运算放大器电路、滤波电路等。

(一) 半导体器件

1. 二极管:
   • 二极管是由 PN 结加上引线和封装制成的，具有单向导电性。
   • 主要用于整流、检波、限幅等电路中。
2. 晶体管:
   • 晶体管是一种具有电流放大作用的半导体器件，分为 NPN 型和 PNP 型两种类型。
   • 主要用于放大电路、开关电路、振荡电路等电路中。

(二) 放大电路

1. 基本概念:
   • 放大电路是指能够对输入信号进行线性放大的电路，其输出信号与输入信号成比例关系。
   • 放大倍数是衡量放大电路放大能力的重要指标。
2. 基本组成:
   • 放大电路一般由晶体管、偏置电路、输入回路和输出回路组成。
   • 偏置电路的作用是为晶体管提供合适的静态工作点，使晶体管工作在放大区。
3. 分析方法:
   • 图解分析法: 通过作图的方法来分析放大电路的静态和动态工作情况。
   • 微变等效电路法: 将非线性元件晶体管等效为线性元件，建立微变等效电路进行分析。

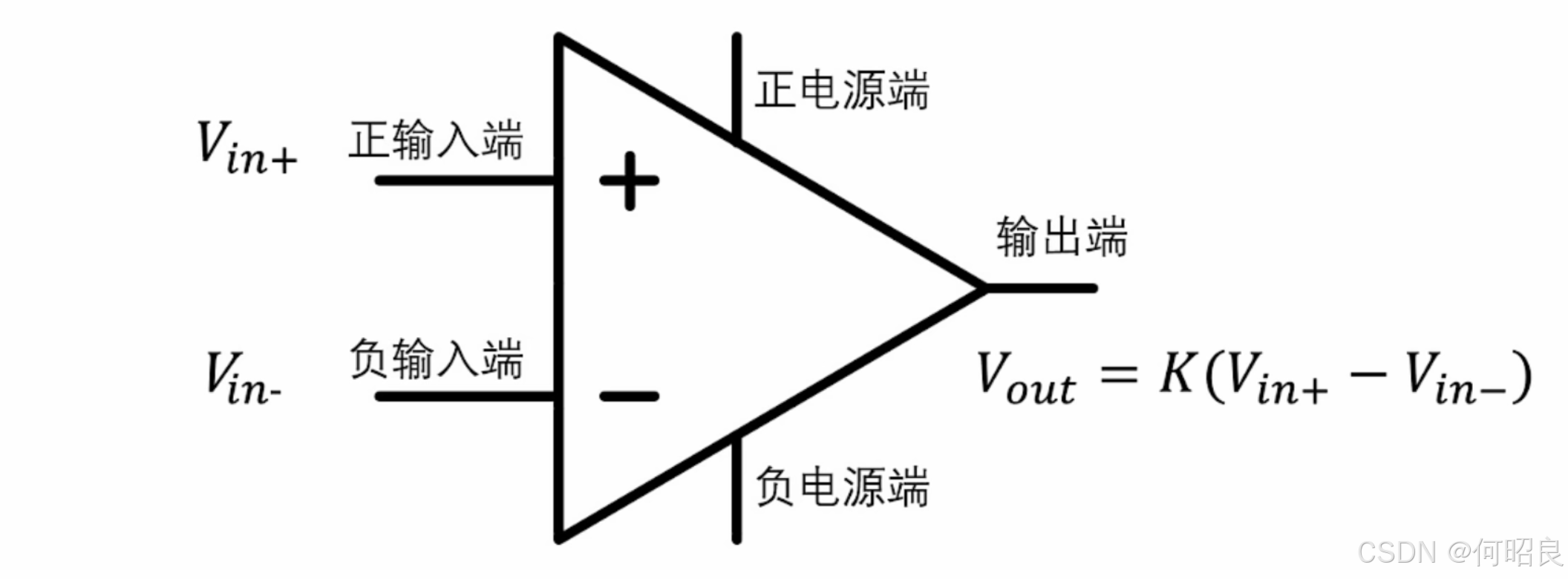

(三) 运算放大器电路

1. 基本概念:
   • 运算放大器是一种高增益、高输入阻抗、低输出阻抗的集成放大电路。
   • 理想运算放大器具有无限大的开环电压放大倍数、无限大的输入阻抗和零输出阻抗。
2. 基本应用:

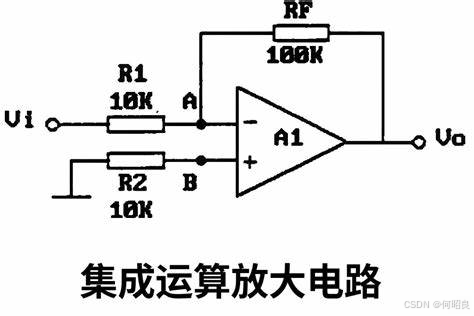

   • 反相放大器: 放大倍数等于反馈电阻与输入电阻之比，输出信号与输入信号反相。
   • 同相放大器: 放大倍数等于 1 加上反馈电阻与输入电阻之比，输出信号与输入信号同相。
   • 加法器: 可以实现多个输入信号的加法运算。
   • 减法器: 可以实现两个输入信号的减法运算。

(四) 滤波电路

1. 基本概念:
   • 滤波电路是指能够对输入信号进行频率选择的电路，可以分为低通滤波电路、高通滤波电路、带通滤波电路和带阻滤波电路。
   • 截止频率是衡量滤波电路性能的重要指标。
2. 基本类型:
   • 无源滤波电路: 由电阻、电容和电感等无源元件组成，结构简单，但滤波效果较差。

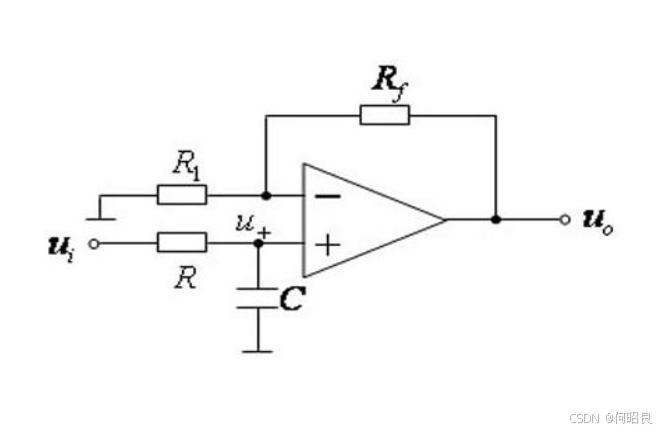

   • 有源滤波电路: 由运算放大器和 RC 网络组成，滤波效果好，但结构复杂。

三、数字电子技术：信息处理的利器

数字电子技术主要研究对数字信号进行处理的电子电路，包括逻辑门电路、组合逻辑电路、时序逻辑电路等。

(一) 逻辑门电路

1. 基本概念:

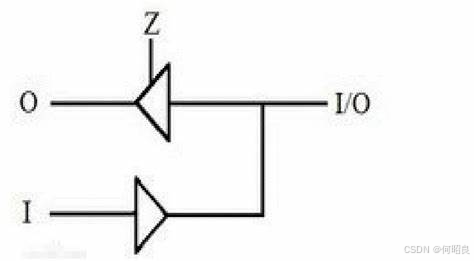

   • 逻辑门电路是数字电路的基本单元，用于实现基本的逻辑运算。
   • 常见的逻辑门电路有与门、或门、非门、与非门、或非门、异或门等。
2. 逻辑代数:
   • 逻辑代数是分析和设计逻辑电路的数学工具，主要包括逻辑运算、逻辑函数、逻辑表达式等。

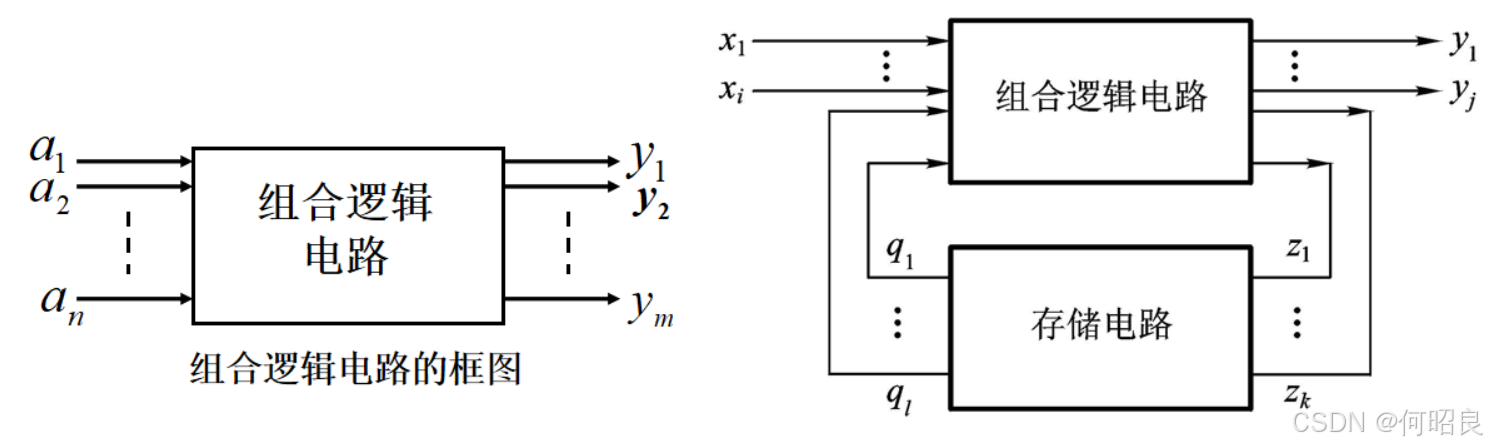

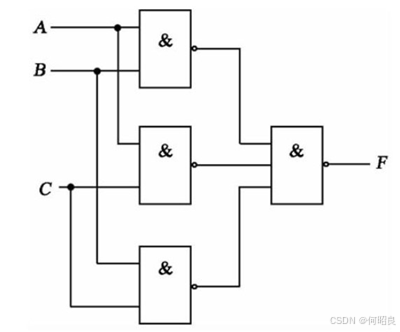

(二) 组合逻辑电路

1. 基本概念:
   • 组合逻辑电路是指输出状态仅由输入状态决定的逻辑电路。
   • 常见的组合逻辑电路有编码器、译码器、数据选择器、加法器等。
2. 分析方法:
   • 真值表法: 通过列出真值表来分析组合逻辑电路的功能。
   • 逻辑表达式法: 通过逻辑表达式来分析组合逻辑电路的功能。

(三) 时序逻辑电路

1. 基本概念:
   • 时序逻辑电路是指输出状态不仅与输入状态有关，还与电路的当前状态有关。
   • 常见的时序逻辑电路有触发器、计数器、寄存器等。
2. 触发器:
   • 触发器是构成时序逻辑电路的基本单元，具有记忆功能。
   • 常见的触发器有 RS 触发器、JK 触发器、D 触发器等。

(四) 数字系统设计

1. 基本步骤:
   • 需求分析: 确定数字系统的功能需求。
   • 方案设计: 选择合适的逻辑电路设计方案。
   • 电路实现: 根据设计方案进行电路设计和实现。
   • 调试与测试: 对电路进行调试和测试，确保其功能正确。

四、实际应用：电工电子技术的价值体现

电工电子技术广泛应用于各个领域，例如:

(一) 电力系统

1. 发电、输电、变电、配电等环节都离不开电工电子技术。
2. 电力电子器件的应用提高了电力系统的效率和可靠性。

(二) 通信系统

1. 通信设备的核心是各种电子电路，例如调制解调器、滤波器、放大器等。
2. 数字信号处理技术的应用提高了通信系统的传输速率和抗干扰能力。

(三) 控制系统

1. 工业自动化控制系统离不开各种传感器、控制器和执行器。
2. 模拟电子技术和数字电子技术的应用实现了对各种物理量的精确控制。

(四) 家用电器

1. 电视机、冰箱、洗衣机等家用电器都包含着复杂的电子电路。
2. 智能家电的出现更是离不开数字电子技术的支持。

总结

通过本课程的学习，我深刻认识到电工电子技术作为一门基础学科，在现代科技发展中发挥着至关重要的作用。它不仅为其他学科提供了理论支撑，还为各个领域的应用提供了技术支持。

在今后的学习和工作中，我将继续深入学习电工电子技术，并将其应用于实际问题的解决中。同时，我也会关注电工电子技术领域的新发展，不断更新自己的知识体系，为推动科技进步贡献自己的一份力量。

总而言之，电工电子技术基础课程为我打开了一扇通往电子世界的大门，我将在未来的学习和实践中不断探索和前行。
