OFC2020论文笔记 M3J.3 Transmission of 36-Gbaud PAM-8 Signal in IM/DD System Using Pairwise-Distributed

Transmission of 36-Gbaud PAM-8 Signal in IM/DD System Using Pairwise-Distributed Probabilistic Amplitude Shaping

主要内容：经过概率整形的PAM8信号在IMDD系统中传输，得到了1.4dB的灵敏度提升，编码过程把概率整形和FEC编码结合起来。

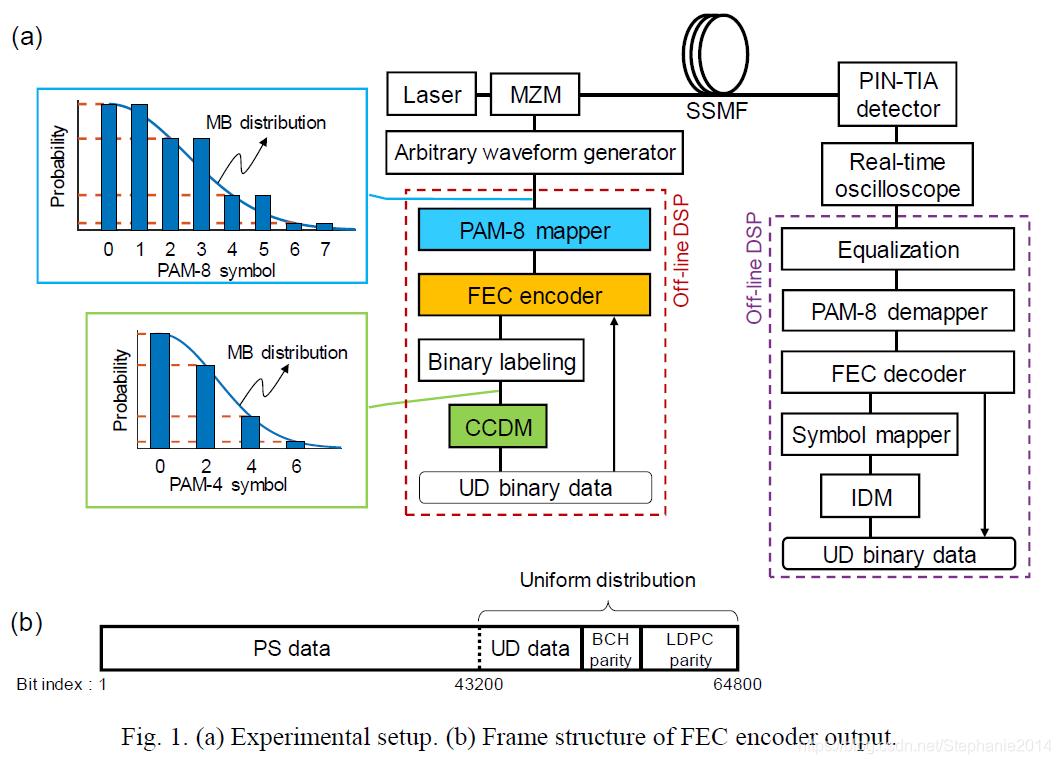

编码过程：均匀分布（UD）的bit经过概率整形（CCDM）→MB-distributed PAM-4 symbols经过FEC（DVB-S2编码）→（b）图所示的帧，其中PS data和后面的均匀分布的数据比例是2:1,(如果只有PS data的话，不能同时满足2:1的PS:UD分布和不同FEC编码码率，所以加了UD data)，经过PAM8映射（PAM8 3个比特，前两个从PS data中取，后一位从UD分布中取）→PAM8信号



实验仪器主要参数：

AWG 72GSample/s

MZM 25GHz

fiber 10km

PIN 36GHz

oscilloscope 80GSample/s



主要结果：

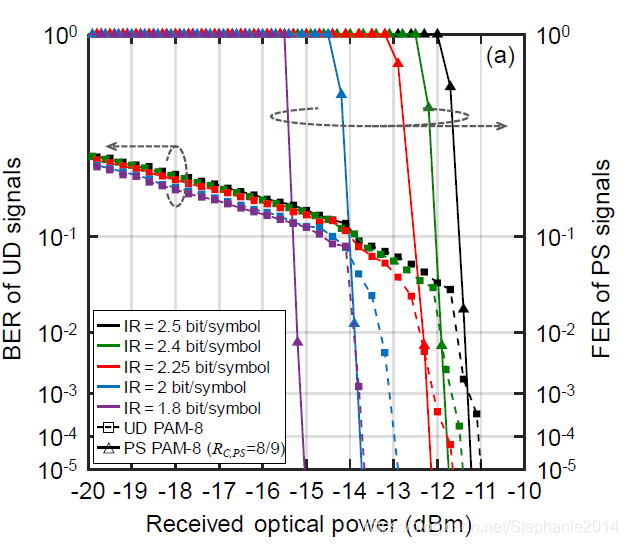

10km光纤，FEC编码速率是8/9，实线是经过概率整形，虚线是均匀分布，紫色的线有1.4dB的灵敏度增益



（为了理解这篇论文总结的概念，没有特别深入，我查到我能看懂论文就没查下去了）

DVB-S2编码方案

DVB-S2的编码模块由外码BCH、内码LDPC(low density parity check)和比特交织三部分组成

外码：纠正与本组（8比特为一组）有关的误码

内码：除纠正本组误码外，也纠正其他组误码

比特交织：解决连续误码

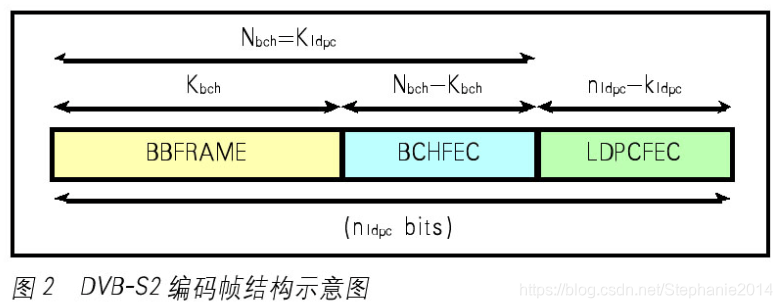

输入为Kbch bit的基带帧（BBFrame），输出为nldpc bit的纠错编码帧（FECFrame）。外码BCH的校验位（BCHFEC）附加在BBFrame后面，而内码LDPC的校验位（LDPCFEC）将附加在BCHFEC。

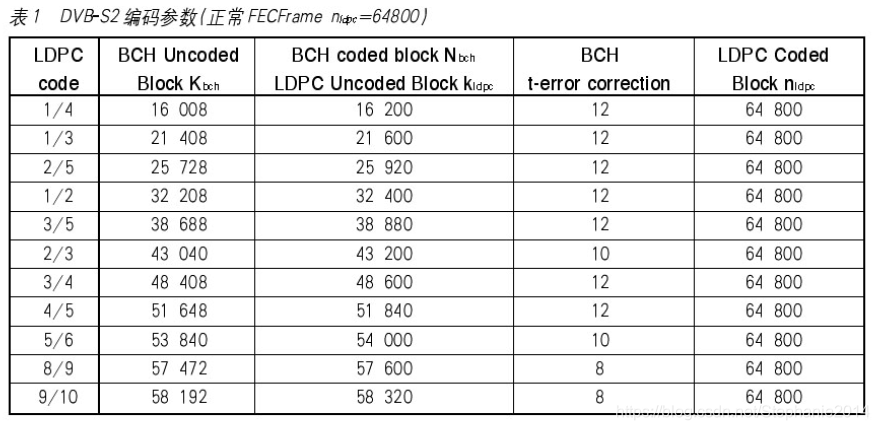

为了适应不同的应用情况，DVB-S2标准设置了两种纠错编码帧的长度：64800比特和16200比特，分别称为正常FECFrame和短小FECFrame，代表LDPC纠错编码后的码。不同码长的BCH和LDPC码组合，得到了各种编码码率，分别为1/4、1/3、2/5、1/2、3/5、4/5、5/6、8/9、9/10等。



外码BCH

BCH码是1959年B.C. Bose、D.K. Ray-Chandhari和A. Hocquenhem发明的一类能纠多个随机错误的循环码，有严格的代数结构，在短、中等码长下其性能接近理论值。BCH码是用一个域GF(2m)中的n级元素α的d-1个连续幂次为根的多项式生成的循环码。

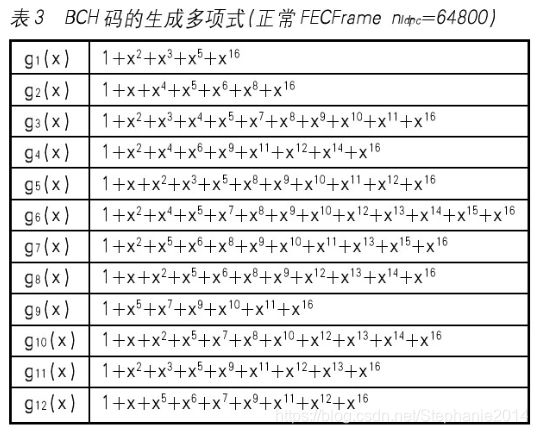

纠t个错误的BCH编码器的生成多项式是通过把表3中前t个多项式相乘而得到的。



内码LDPC

内码是很长的线性分组码，其校验矩阵H是稀疏矩阵。每个码字满足一定数目的线性约束，而约束的数目非常小，易于译码。



BCH+LDPC级联

DVB-S2系统的FEC采用了BCH+LDPC级联码，外码BCH可以抵抗LDPC在低BER（10-6）是出现的误码平台。



比特交织：

交织（Interleaving）就是将数据的顺序进行变换的一种处理方法，其目的是使突发误码随机化。交织器一般表示为交织表。
