详解NRZ（非归零），你最关心的频谱升余弦

  NRZ (Non-Return-to-Zero)是数字通信中常用的一种编码方式。在NRZ编码中，每个二进制位都被转换成一个信号电平，高电平表示二进制位为1，低电平表示二进制位为0。在传输期间，信号保持在相应的电平上，直到下一个二进制位需要被编码。

  NRZ有单极性波形和双极性波形，单极性NRZ波形仅使用一个电平表示二进制位的值，通常是高电平表示二进制位为1，而低电平表示二进制位为0。而双极性NRZ使用正负两个电平来表示二进制位的值。NRZ波形简单，易于实现。但是，当连续传输相同的二进制位时，波形会出现直流分量，这可能导致时钟漂移和误码率增加。

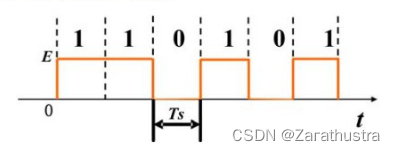

单极性NRZ

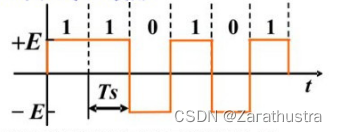

双极性NRZ

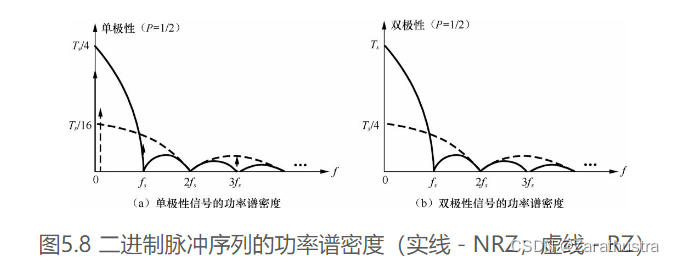

 根据《通信原理》中的计算，功率谱密度如下：

 NRZ的带宽为，Bs=1/Ts=fs,

经过理想低通滤波器后



其中fN为奈奎斯特带宽， fN=1/(2Ts)=1/2fs,如果滚降系数足够小，比如0.01，在示波器上的频谱带宽能压缩一半
