MAT基础知识

MAT简介

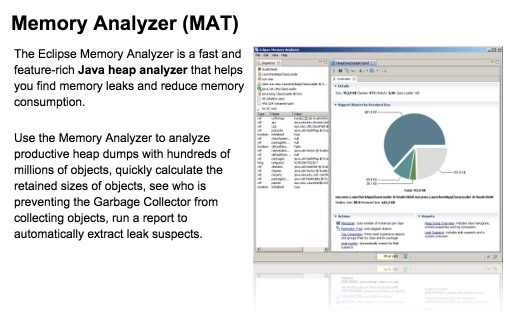

MAT(Memory Analyzer Tool)，一个基于Eclipse的内存分析工具，是一个快速、功能丰富的Java heap分析工具，它可以帮助我们查找内存泄漏和减少内存消耗。使用内存分析工具从众多的对象中进行分析，快速的计算出在内存中对象的占用大小，看看是谁阻止了垃圾收集器的回收工作，并可以通过报表直观的查看到可能造成这种结果的对象。

当然MAT也有独立的不依赖Eclipse的版本，只不过这个版本在调试Android内存的时候，需要将DDMS生成的文件进行转换，才可以在独立版本的MAT上打开。不过Android SDK中已经提供了这个Tools，所以使用起来也是很方便的。

MAT工具的下载安装

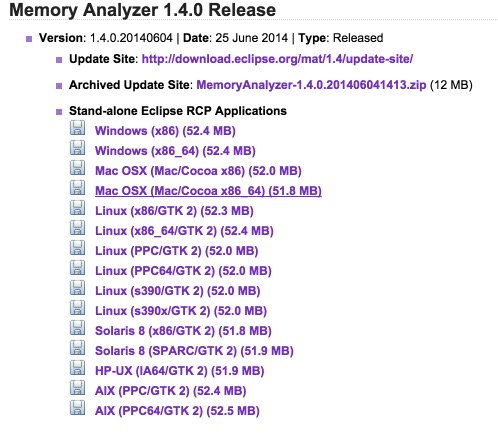

这里是MAT的下载地址：https://eclipse.org/mat/downloads.php，下载时会提供三种选择的方式：

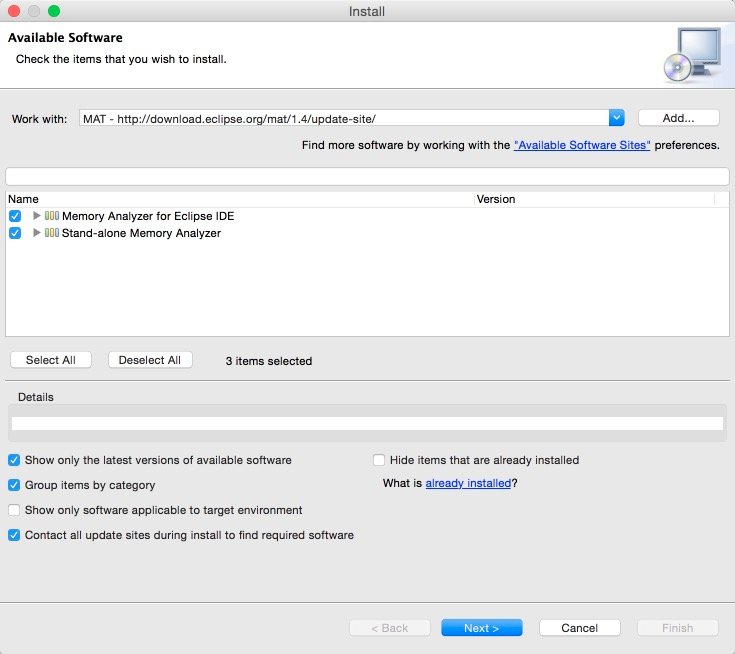

• Update Site 这种方式后面会有一个网址：比如http://download.eclipse.org/mat/1.4/update-site/ ，安装过Eclipse插件的同学应该知道，只要把这段网址复制到对应的Eclipse的Install New Software那里，就可以进行在线下载了。


• Archived Update Site 这种方式安装的位置和上一种差不多，只不过第一种是在线下载，这一种是使用离线包进行更新，这种方式劣势是当这个插件更新后，需要重新下载离线包，而第一种方式则可以在线下载更新。

• Stand-alone Eclipse RCP Applications 这种方式就是把MAT当成一个独立的工具使用，不再依附于Eclipse，适合不使用Eclipse而使用Android Studio的同学。这种方式有个麻烦的地方就是DDMS导出的文件，需要进行转换才可以在MAT中打开。

下载安装好之后，就可以使用MAT进行实际的操作了。

MAT中一些概念介绍

要看懂MAT的列表信息，Shallow heap、Retained Heap、GC Root 这几个概念一定要弄懂。

1、Shallow heap

Shallow size就是对象本身占用内存的大小，不包含其引用的对象。

1. 常规对象（非数组）的Shallow size有其成员变量的数量和类型决定。
2. 数组的shallow size有数组元素的类型（对象类型、基本类型）和数组长度决定

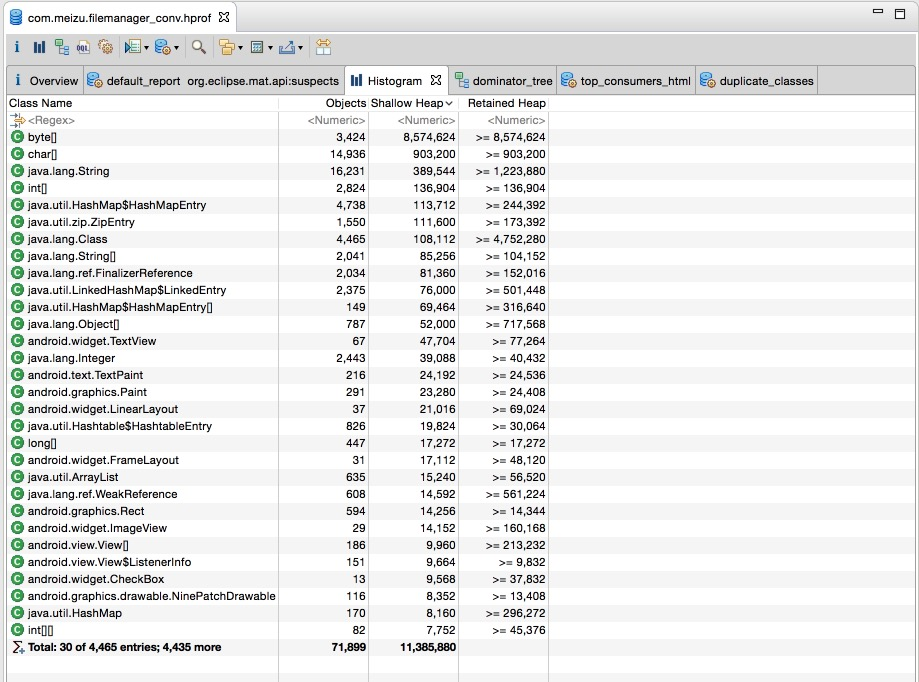

   因为不像c++的对象本身可以存放大量内存，java的对象成员都是些引用。真正的内存都在堆上，看起来是一堆原生的byte[],char[], int[]，所以我们如果只看对象本身的内存，那么数量都很小。所以我们看到Histogram图是以Shallow size进行排序的，排在第一位第二位的是byte，char 。

2、Retained Heap

Retained Heap的概念，它表示如果一个对象被释放掉，那么该对象引用的所有对象（包括被递归释放的）占用的heap也会被释放。
举例：
如果一个对象的某个成员new了一大块int数组，那这个int数组也可以计算到这个对象中。与shallow heap比较，Retained heap可以更精确的反映一个对象实际占用的大小（因为如果该对象释放，retained heap都可以被释放）。

Retained Heap并不总是那么有效。
举例：

1. 我在A里new了一块内存，赋值给A的一个成员变量。

2. 我让B也指向这块内存。

   此时，因为A和B都引用到这块内存，所以A释放时，该内存不会被释放。所以这块内存不会被计算到A或者B的Retained Heap中。

为了纠正这点，MAT中的Leading Object（例如A或者B）不一定只是一个对象，也可以是多个对象。此时，(A,B)这个组合的Retained Set就包含那块大内存了。对应到MAT的UI中，在Histogram中，可以选择Group By class, superclass or package来选择这个组。

为了计算Retained Memory，MAT引入了Dominator Tree。

举例：

• 对象A引用B和C，B和C又都引用到D（一个菱形）。

• 计算Retained Memory

  • A的包括A本身和B，C，D。
  • B和C因为共同引用D，所以B,C 的Retained Memory都只是他们本身。
  • D当然也只是自己。

在这里例子中，树根是A，而B，C，D是他的三个儿子。B，C，D不再有相互关系。

我觉得是为了加快计算的速度，MAT将对象引用图转换成对象引用树。把引用图变成引用树，计算Retained Heap就会非常方便，显示也非常方便。对应到MAT UI上，在dominator tree这个view中，显示了每个对象的shallow heap和retained heap。然后可以以该节点为树根，一步步的细化看看retained heap到底是用在什么地方了。

这种从图到树的转换确实方便了内存分析，但有时候会让人有些疑惑。本来对象B是对象A的一个成员，但因为B还被C引用，所以B在树中并不在A下面，而很可能是平级。

为了纠正这点，MAT中点击右键，可以List objects中选择with outgoing references和with incoming references。这是个真正的引用图的概念，

• outgoing references ：表示该对象的出节点（被该对象引用的对象）。
• incoming references ：表示该对象的入节点（引用到该对象的对象）。

为了更好地理解Retained Heap，下面引用一个例子来说明：

把内存中的对象看成下图中的节点，并且对象和对象之间互相引用。这里有一个特殊的节点GC Roots，这就是reference chain(引用链)的起点:


从obj1入手，上图中蓝色节点代表仅仅只有通过obj1才能直接或间接访问的对象。因为可以通过GC Roots访问，所以上图的obj3不是蓝色节点；而在下图却是蓝色，因为它已经被包含在retained集合内。

• 上图中obj1的retained size是obj1、obj2、obj4的shallow size总和；
• 下图的retained size是obj1、obj2、obj3、obj4的shallow size总和。
  obj2的retained size是obj3、obj4的shallow size总和。

3、GC Root

• GC发现通过任何reference chain(引用链)无法访问某个对象的时候，该对象即被回收。

名词GC Roots正是分析这一过程的起点，例如JVM自己确保了对象的可到达性(那么JVM就是GC Roots)，所以GC Roots就是这样在内存中保持对象可到达性的，一旦不可到达，即被回收。

通常GC Roots是一个在current thread(当前线程)的call stack(调用栈)上的对象（例如方法参数和局部变量），或者是线程自身或者是system class loader(系统类加载器)加载的类以及native code(本地代码)保留的活动对象。所以GC Roots是分析对象为何还存活于内存中的利器。

MAT主界面介绍

这里介绍的不是MAT这个工具的主界面，而是导入一个文件之后，显示OverView的界面。

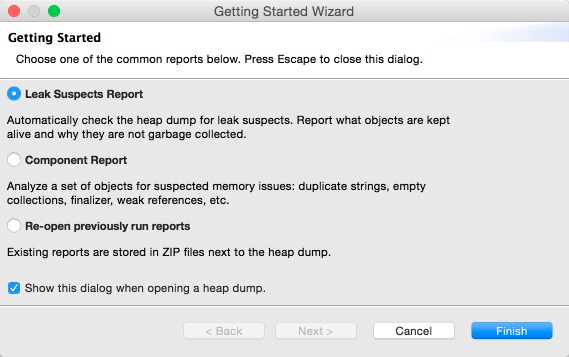

一、打开经过转换的hprof文件：

如果选择了第一个，则会生成一个报告。这个无大碍。

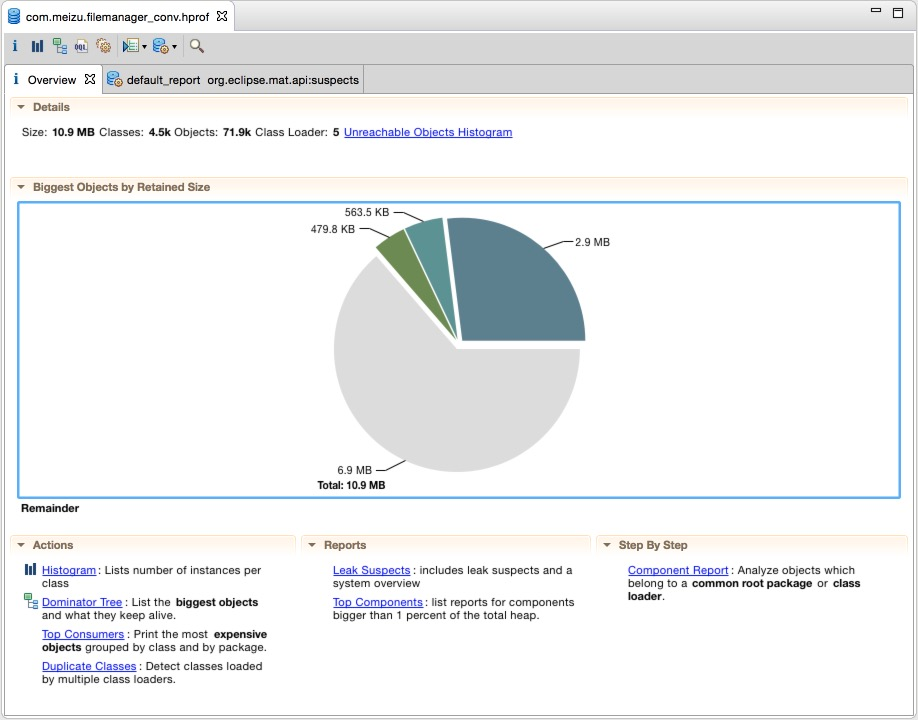

二、 选择OverView界面：

我们需要关注的是下面Actions区域，介绍4种分析方法：

1. Histogram：列出内存中的对象，对象的个数以及大小

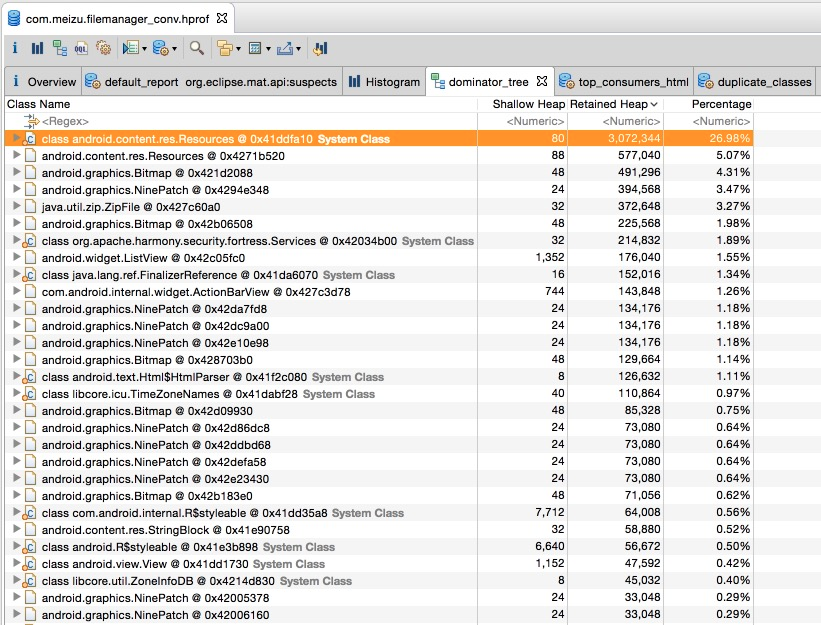

2. Dominator Tree：列出最大的对象以及其依赖存活的Object （大小是以Retained Heap为标准排序的）

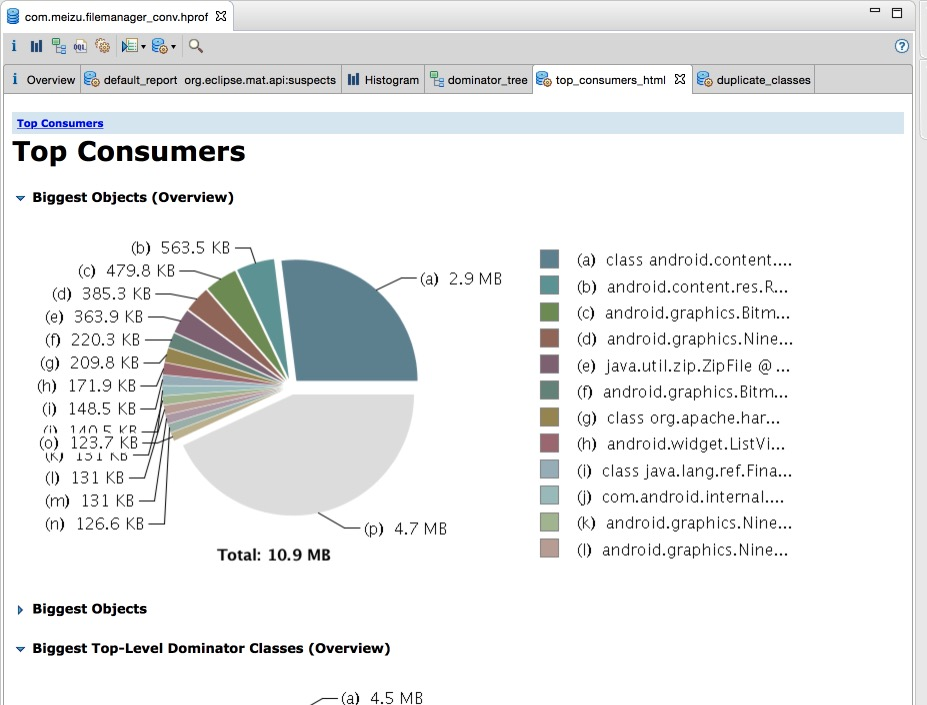

3. Top Consumers ： 通过图形列出最大的object


4. Duplicate Class：通过MAT自动分析泄漏的原因

一般Histogram和 Dominator Tree是最常用的。

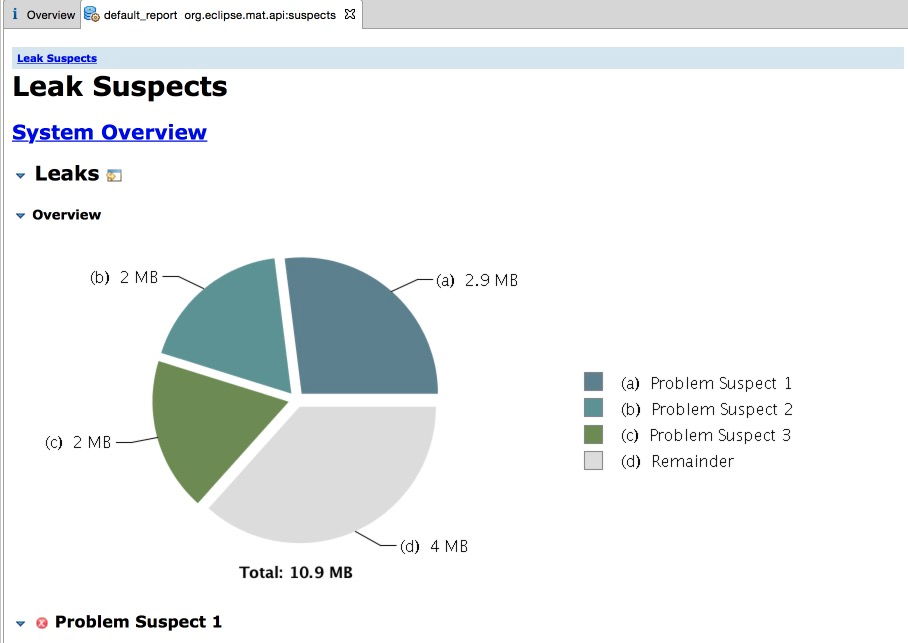

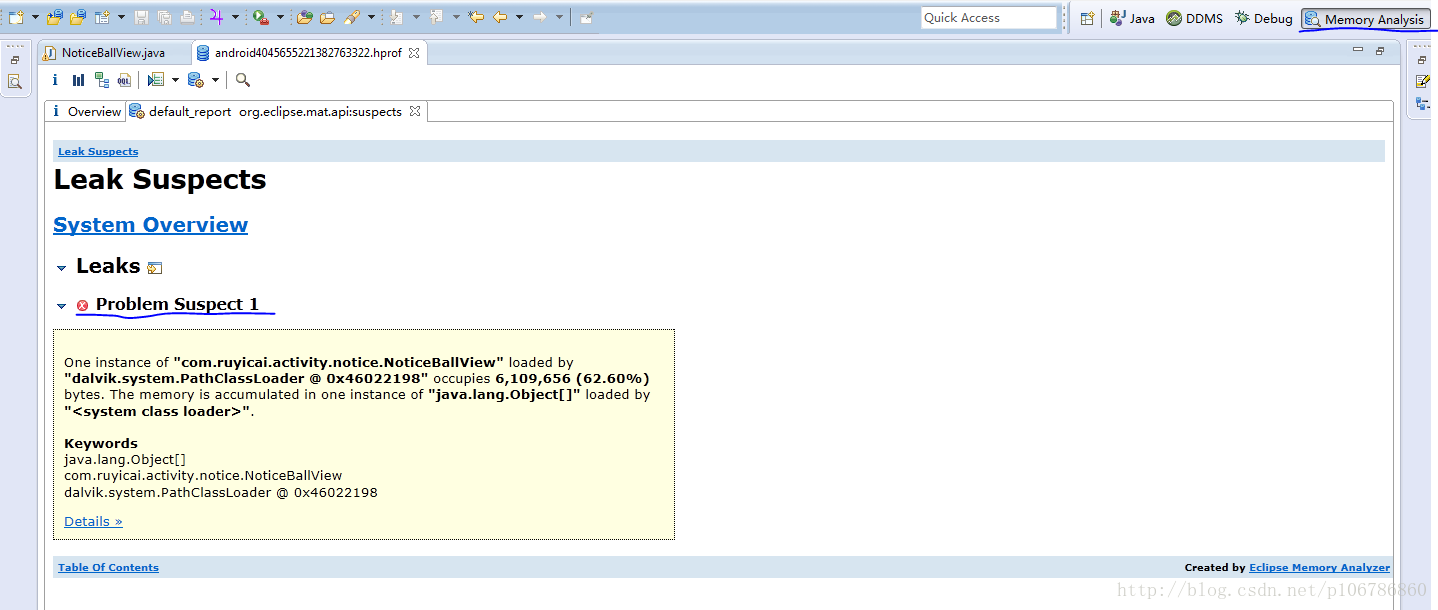

三、打开default_report窗口。

该窗口列出了，可能有问题的代码片段。点击Details可以查看相关的详情。

1. 在Shortest Paths To the Accumulation Point的列表中，我们可以追溯到问题代码的类树的结构，并找到自己代码中的类。
   在列表中，有两列Shallow Heap和Retained Heap。Shallow Heap指的是所有的实例的内存总和。Retained Heap指的是所有类实例被分配的内存总和，里面包括它们所有引用的对象。

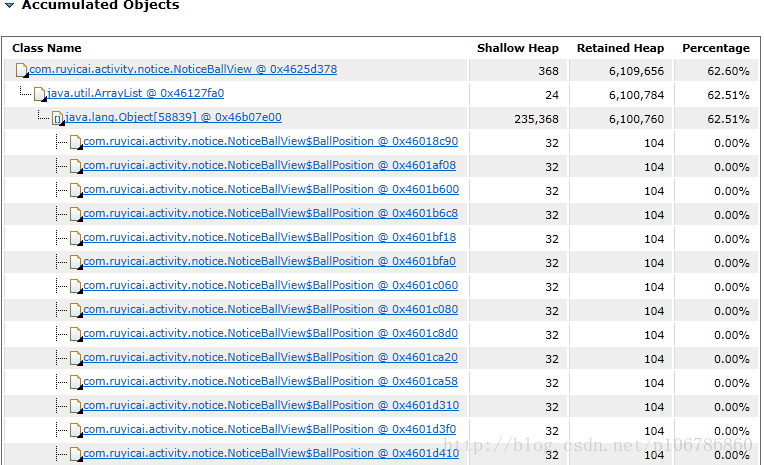

2. 在Accumulated Objects列表中，我们可以看见创建的大量的对象。

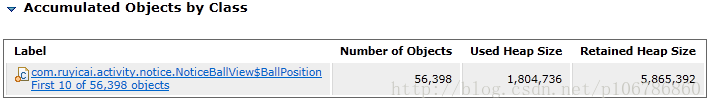

3. 在Accumulated Objects by Class列表中，我们能看见创建大量对象相关的类。


MAT中的一些有用的视图

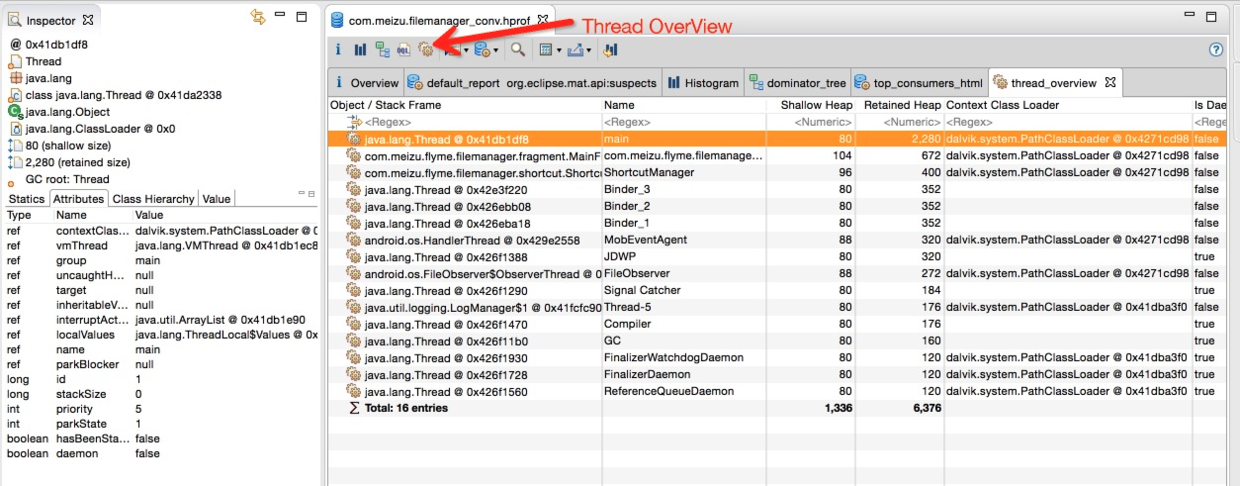

1、Thread OvewView

Thread OvewView可以查看这个应用的Thread信息：

2、Group

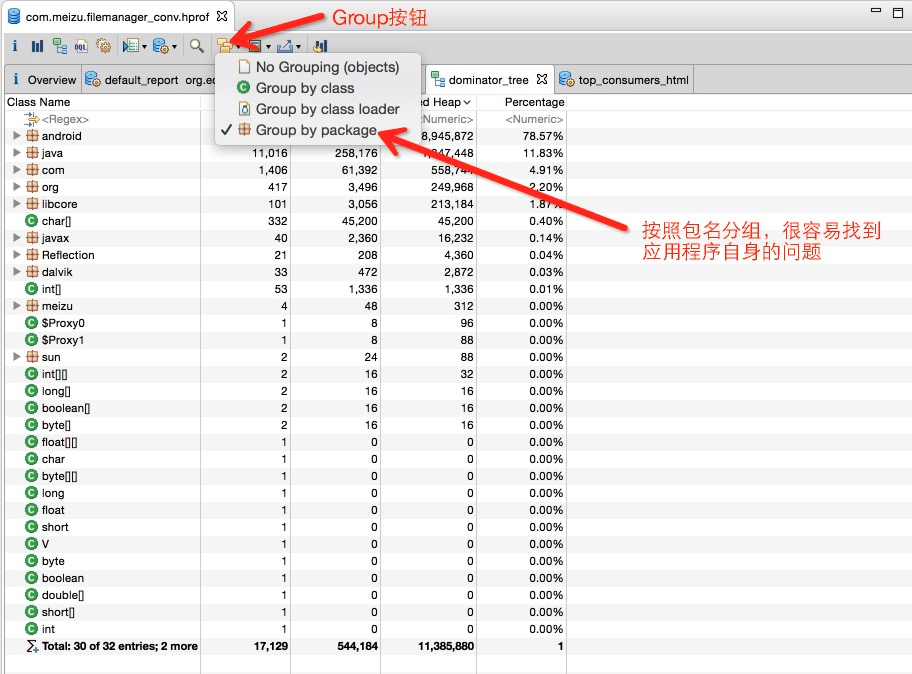

在Histogram和Domiantor Tree界面，可以选择将结果用另一种Group的方式显示（默认是Group by Object），切换到Group by package，可以更好地查看具体是哪个包里的类占用内存大，也很容易定位到自己的应用程序。

3、Path to GC Root

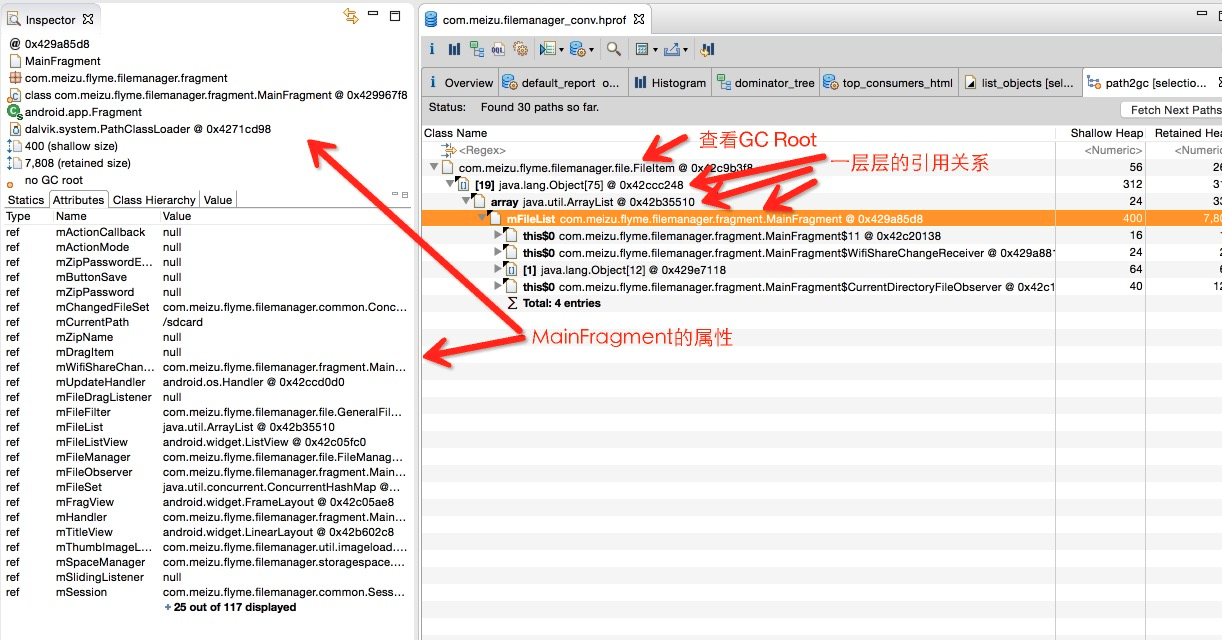

在Histogram或者Domiantor Tree的某一个条目上，右键可以查看其GC Root Path：

点击Path To GC Roots –> with all references

这里也要说明一下Java的引用规则：
从最强到最弱，不同的引用（可到达性）级别反映了对象的生命周期。

• Strong Ref(强引用)：通常我们编写的代码都是Strong Ref，于此对应的是强可达性，只有去掉强可达，对象才被回收。

• Soft Ref(软引用)：对应软可达性，只要有足够的内存，就一直保持对象，直到发现内存吃紧且没有Strong Ref时才回收对象。一般可用来实现缓存，通过java.lang.ref.SoftReference类实现。

• Weak Ref(弱引用)：比Soft Ref更弱，当发现不存在Strong Ref时，立刻回收对象而不必等到内存吃紧的时候。通过java.lang.ref.WeakReference和java.util.WeakHashMap类实现。

• Phantom Ref(虚引用)：根本不会在内存中保持任何对象，你只能使用Phantom Ref本身。一般用于在进入finalize()方法后进行特殊的清理过程，通过 java.lang.ref.PhantomReference实现。
