思科及GNS3交换机及路由器的远程管理

1.Console 设置密码

Enable passwd +密码                 设置进入全局模式的密码（明文模式）

Show run                                     可以看到密码

Enable secret +密码                    设置密文密码（看不到密码）

Service password-encryption         将明文改为密文

如果明文密文同时存在 密文密码优先生效

2.远程管理交换机 路由器

        设置虚拟机接口密码：line vty 0 4

                                            Password +密码

                                            Login

        设置特权模式密码：Enable (secret)  密码

C：\>telnet 192.168.100.150                         通过 Telnet 协议（23 端口）远程登录目标 IP 设备

C：\>ssh yxc@192.168.100.147                   以用户名 yxc 身份，通过 SSH 协议（默认 22 端口）加密登录目标设备

3.VLAN

vlan +id （全局模式下）                           创建vlan

Interface （range范围） f0/1                    切换端口

Switchport mode access/trunk                  切换接口模式

Access: 单个vlan  PC机与交换机

Trunk： 多个vlan 交换机与交换机，交换机与路由器

show interfaces trunk                               查看哪些接口是trunk模式（特权模式下）

switchport access +vlan                           将当前端口加入到指定的VLAN（虚拟局域网中）

vlan database（gns3创建vlan 特权模式下）创建、修改、删除 VLAN的配置模式入口命令

show run-config                                        查看交换机 / 路由器运行配置

show vlan                                                 查看交换机 VLAN 配置与端口绑定

实验：GNS3的WindowsServer，两台win10的连接

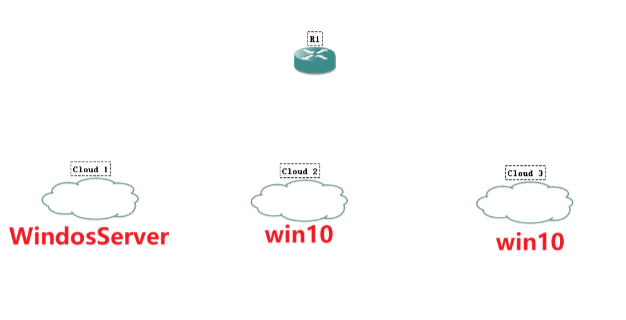

首先选择一个路由器及三个云

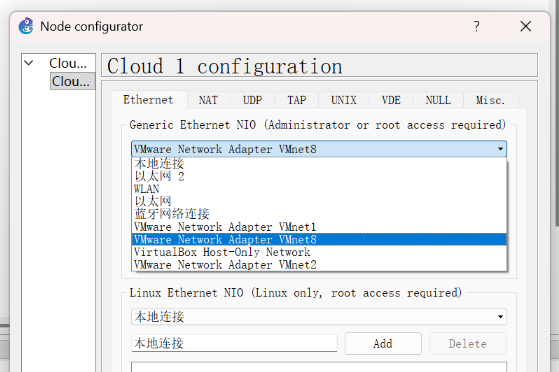

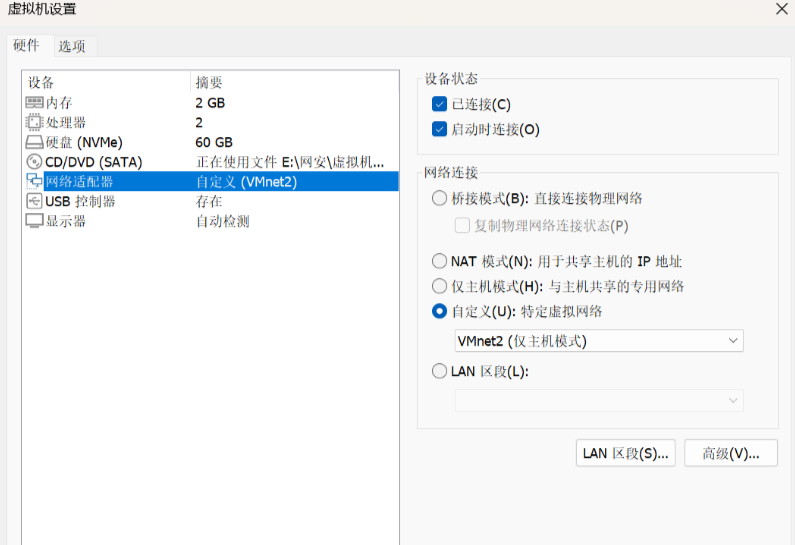

将三个云分别选择对应虚拟机使用的网络

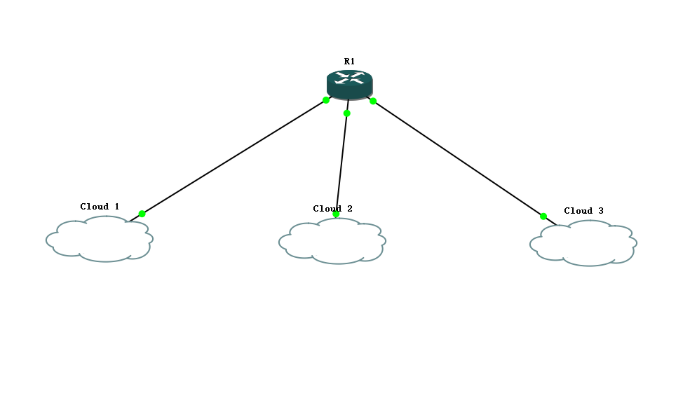

连接路由器与虚拟机 并右键运行

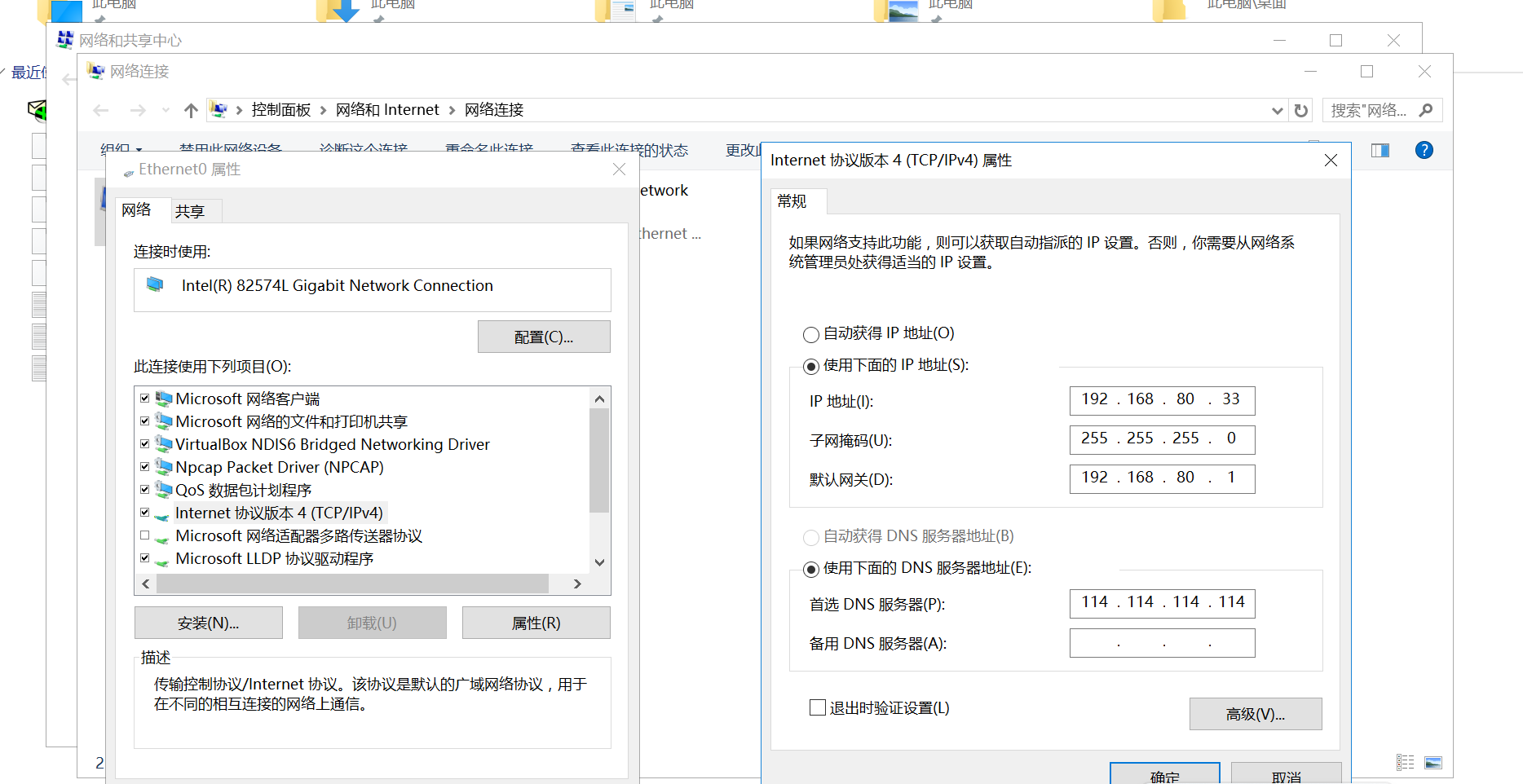

依次配置三台虚拟机的IP地址（检查虚拟机、主机及对应网络IP地址）

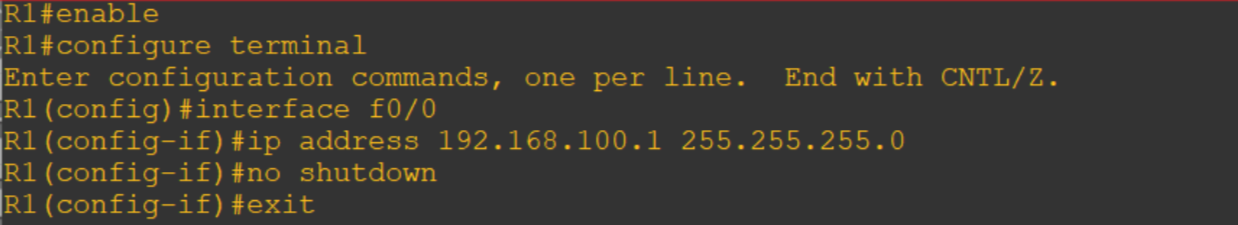

依次配置三个接口ip并开启接口（接口IP需要与连接的虚拟机为同一网段）

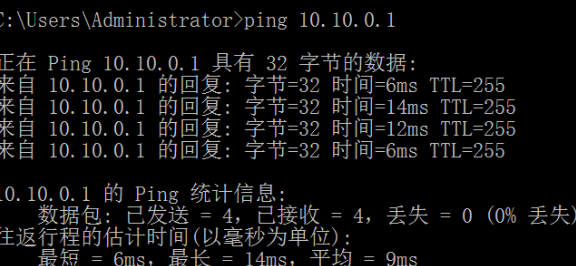

连接成功
