我的小实验项目:实现人体红外采集控制LED灯亮灭

文章描述了一个基于STM32微控制器的红外感应系统,该系统通过读取D2接口(PB8)的信号来判断有人或无人。在Keil中设置的代码实现了当检测到无人时绿灯闪烁,有人时黄灯闪烁的功能。

摘要生成于 C知道 ,由 DeepSeek-R1 满血版支持, 前往体验 >

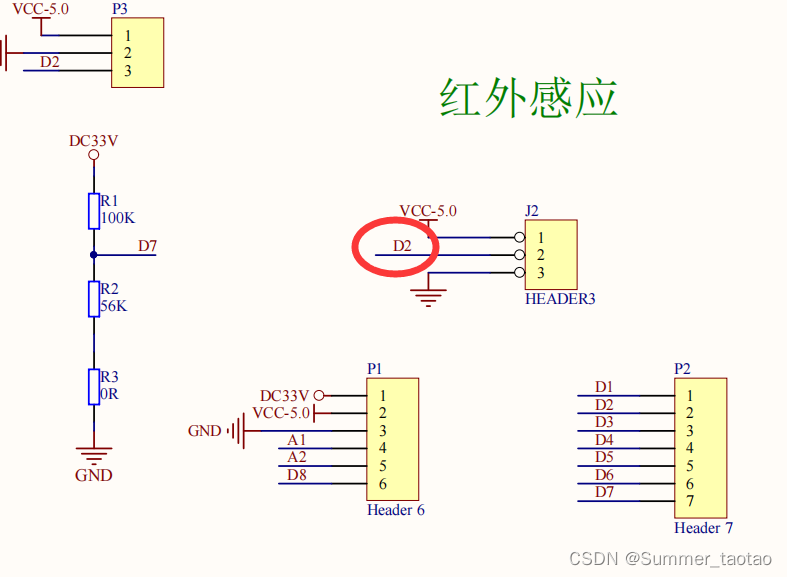

从传感器电路图中找到红外感应,找到接口D2,可以看出,采集的信息从D2进入

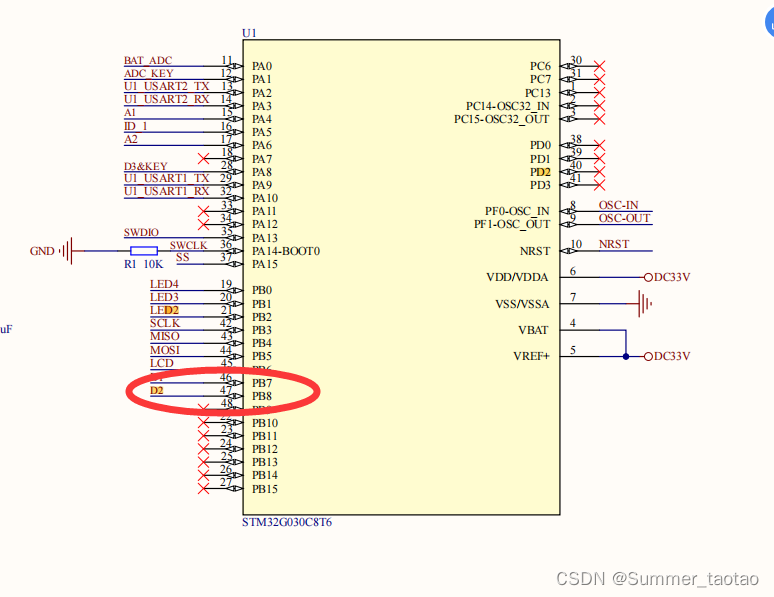

 从核心板电路图找到D2接口,发现引脚为PB8

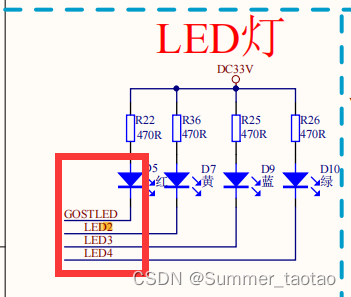

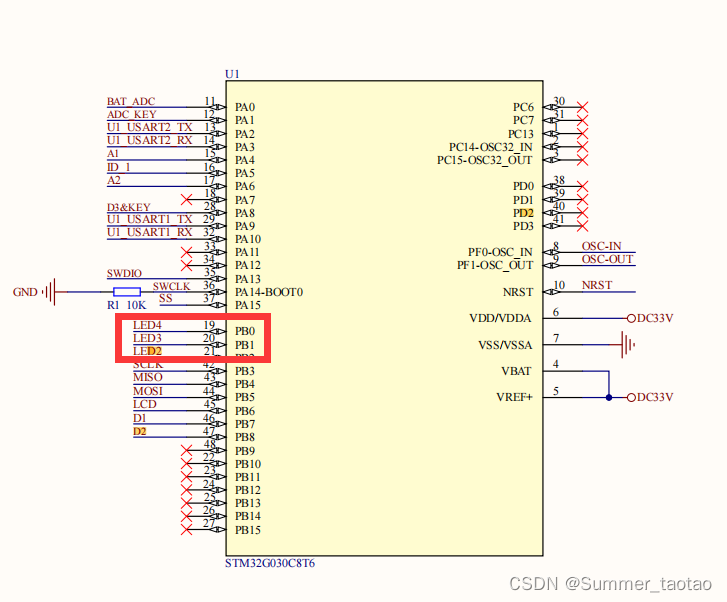

 并用相似的方法,找到用于代表有人无人的LED灯

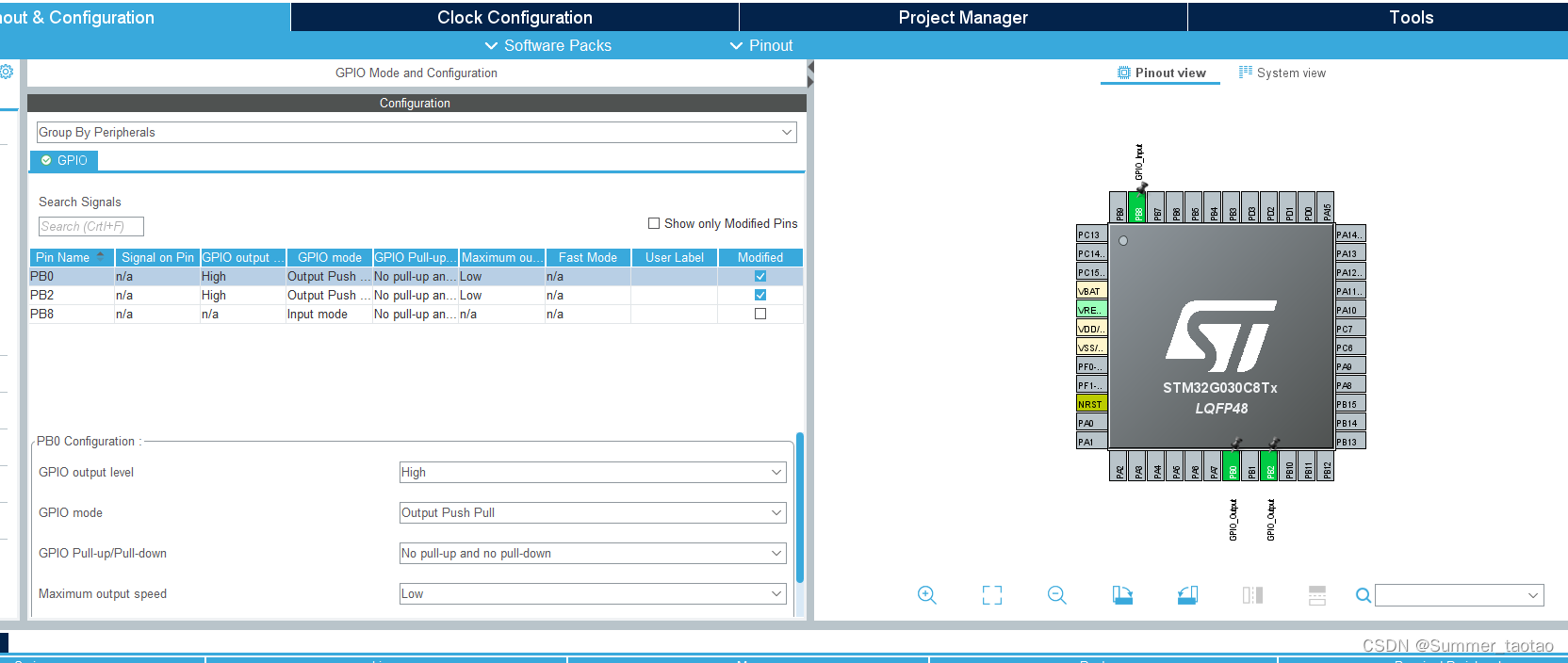

 在STM32CubeMx里设置

 在Keil里设置代码

main.c:

 /* Infinite loop */
  /* USER CODE BEGIN WHILE */
  while (1)
  {
		if(HAL_GPIO_ReadPin(GPIOB,GPIO_PIN_8))
		{
			HAL_GPIO_WritePin(GPIOB,GPIO_PIN_2,GPIO_PIN_RESET);
			HAL_Delay(250);  //黄的有人
			HAL_GPIO_WritePin(GPIOB,GPIO_PIN_2,GPIO_PIN_SET);
			HAL_Delay(250);
			HAL_GPIO_WritePin(GPIOB,GPIO_PIN_0,GPIO_PIN_SET);
		}
		else
		{
			HAL_GPIO_WritePin(GPIOB,GPIO_PIN_2,GPIO_PIN_SET);
			HAL_GPIO_WritePin(GPIOB,GPIO_PIN_0,GPIO_PIN_RESET);
			HAL_Delay(250);  //绿的无人
			HAL_GPIO_WritePin(GPIOB,GPIO_PIN_0,GPIO_PIN_SET);
			HAL_Delay(250);
		}
    /* USER CODE END WHILE */

    /* USER CODE BEGIN 3 */
  }

运行结果:

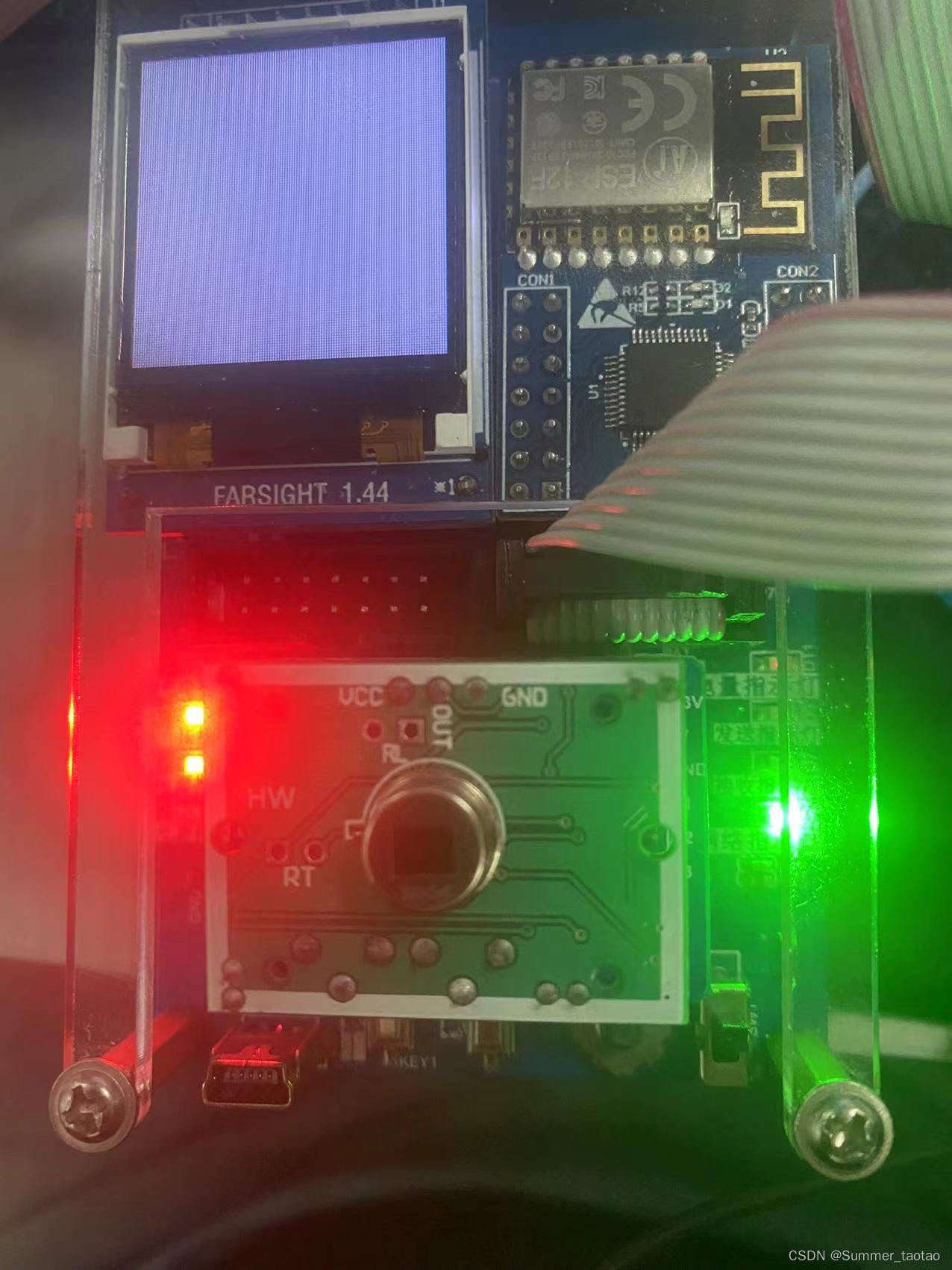

识别到无人时,闪绿灯

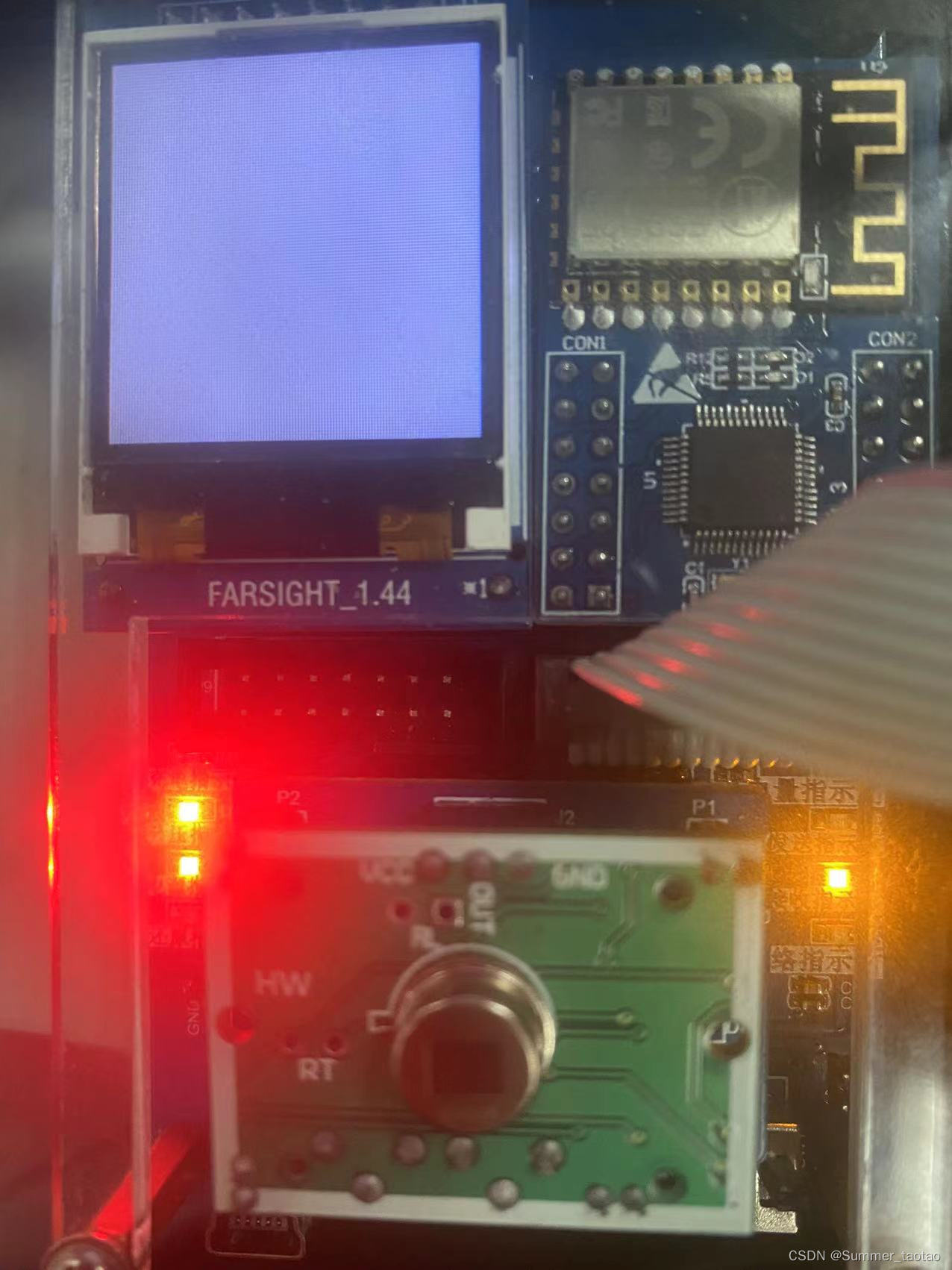

识别到有人时,闪黄灯
