【RAID磁盘阵列服务器数据恢复】华为OceanStor Dorado服务器存储系统RAID-TP数据丢失数据恢复案例

一：案例描述
客户向我们反馈他们的华为OceanStor Dorado服务器存储系统RAID-TP故障，导致数据丢失，希望能够帮助他们进行数据恢复。



 二：解决方案
1.案例评估
1）RAID-TP介绍
RAID（冗余独立磁盘阵列）是一种用于提高数据可靠性和性能的存储技术。其中，RAID-TP是一种较新的RAID级别，特别针对闪存存储系统设计。它在RAID-6的基础上，增加了一个校验盘，从而实现了更高级别的数据保护。RAID-TP阵列由三部分组成：数据磁盘、校验磁盘和转换磁盘：
数据磁盘：数据磁盘是存储主要数据的磁盘；
校验磁盘：校验磁盘用于存储数据磁盘中数据的校验信息，如果数据磁盘损坏，可以通过校验磁盘来恢复数据；
转换磁盘：转换磁盘用于存储数据磁盘和校验磁盘之间的转换信息，以提高数据恢复的效率。
2）RAID-TP的工作原理
数据写入：当数据写入RAID-TP阵列时，数据被切分为多个块，这些块被平均写入到各个数据磁盘中。同时，系统会对这些数据块进行校验，生成校验信息，并将校验信息写入到校验磁盘中。此外，系统还会根据数据块和校验信息生成转换信息，并将转换信息写入到转换磁盘中；
数据读取：当读取数据时，系统会从数据磁盘中读取数据块，然后根据转换信息从校验磁盘中获取校验信息，以此来校验读取的数据是否正确。

2.恢复方案
华为OceanStor Dorado V6存储系统采用动态RAID技术实现冗余设计，根据RAID中检验位的个数不同提供不同的保护级别。存储系统提供3种保护级别，RAID 5、RAID 6和RAID-TP。RAID-TP自动校验的数据恢复过程，如果数据磁盘损坏，系统可以通过以下步骤恢复数据：
1）系统首先从校验磁盘中读取校验信息，然后根据转换信息，计算出损坏的数据块；
2）然后系统将恢复的数据块写入到新的数据磁盘中，完成数据的恢复。

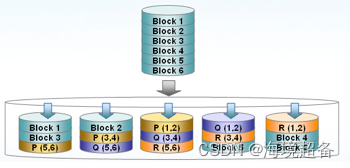

目前没有可以支持RAID-TP的数据恢复软件，可以根据以下结构进行自定义RAID重组：



三：案例总结
华为OceanStor Dorado V6存储系统采用动态RAID重构技术（也称缩列重构技术），重构粒度为CK。即存储池总的可用硬盘小于RAID成员盘数，缩列重构时保持M（校验列）不变，减少N（数据列）的方式进行重构，重构前后RAID校验列数不变，数据列数变少。缩列重构完成后，RAID组成员盘数减少，但是RAID冗余级别不变。当故障盘更换完成后，系统会根据存储池内的可用硬盘数，增加N（数据列），新写数据就会采用新的RAID方式，故障期间写的数据也会逐渐转换为新的RAID方式。
