一、逻辑门电路简介

数字电路是现代电子技术的核心基础，广泛应用在计算机、通信、控制等领域。数字电路具备电路结构简单，稳定可靠、功耗低的优点，在传输信号时只需传递高/低两个电平值，因此抗干扰能力强，数字电路不仅可以完成数值运算，还能进行逻辑运算和判断。

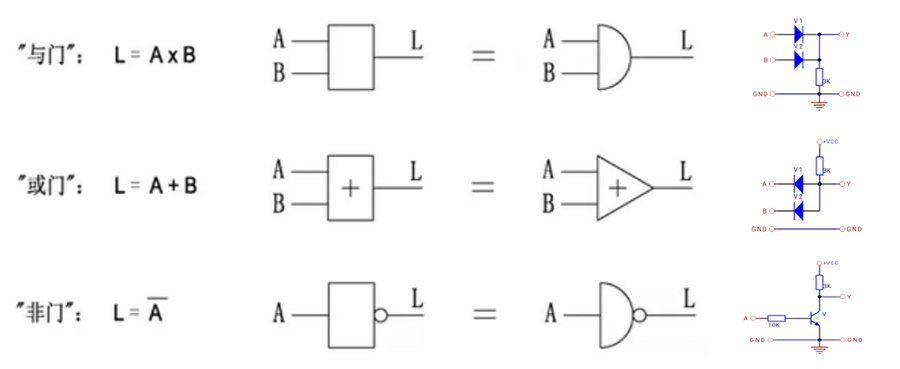

图1：基础逻辑门

逻辑门是数字电路的基本组成单元，之所以叫逻辑“门”电路，“门”通常会让我们联想到“打开”和“关闭”两种状态，当某个逻辑关系电路有信号输出时，可以理解为“门”打开，没有信号输出时，相当于“门”关闭，因此称呼“门电路”可以很形象的概括其特点。逻辑门的基本逻辑包括“与，或，非”三种，各种复杂的逻辑关系都可以由这三个基本逻辑来构成，只不过组成成分，方式更加多样化。

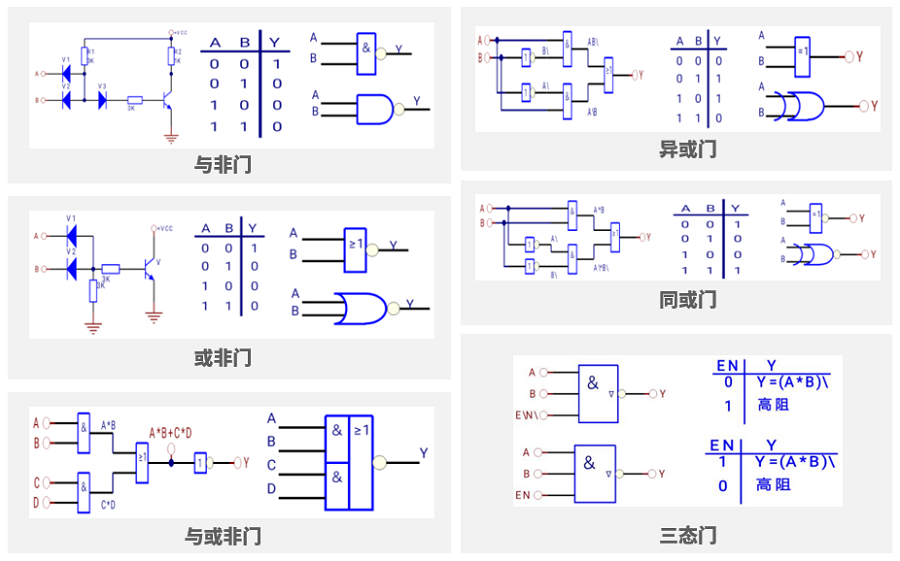

图2：常用逻辑门

从逻辑门电路的生产工艺上看，可以分为两大类：分立元件门电路和应用集成电路工艺制成的集成门电路。同型号的74系列、74HC系列、74LS系列芯片，逻辑功能上是一样的。

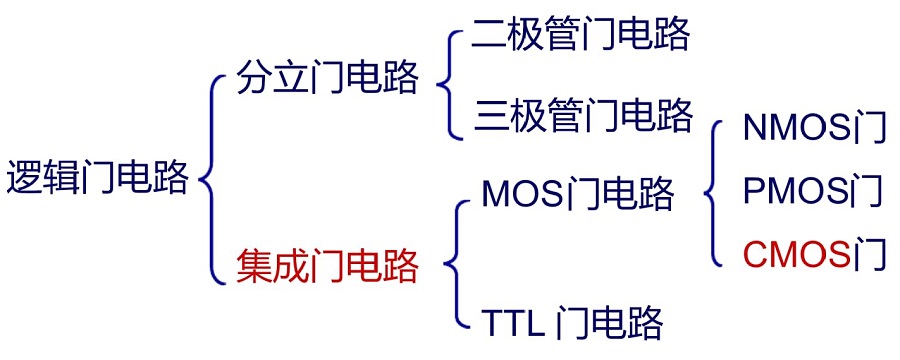

图3：逻辑门电路实现方式

74系列逻辑器件从问世的40多年以来，虽然一直受到来自可编程器件和系统级芯片的激烈竞争，但依然有一定的市场需求。它们通常能以高效和高性价比的方案来处理与显示的接口、在电路板或背板上传送信号、处理多信号位操作、信号屏蔽、启动芯片等类似问题。

二、逻辑门电路分类

2.1 按半导体工艺分类

可以分为Bipolar、CMOS、BiCMOS等工艺：

（1）Bipolar（双极工艺）：TTL、S、LS、AS、F、ALS；

（2）CMOS工艺：HC、HCT、CD4000、ACL、FCL、LVC、LV、CBT、ALVC、AHC、AHCT、CBTLV、AVC、GTLP；

（3）BiCMOS工艺：BCT、ABT、LVT、ALVT。

2.2 按逻辑电平分类

可以分为5V TTL、5V CMOS&
