在超声波热量表、水表中MS1030、MS726、MCU MS616F512应用方案分享

  瑞盟MS1030、MS721、MS616F512在热电表产品中应用：
1、时钟计量芯片MS1030：是一款针对超声波流量高精度测量电路，它具有高精度，高稳定性，高效率的特点；它的测量精度高达15PS，测量范围从 500NS~4MS@4MHZ 的测量范围，在第一波模式情况下，内部比较器的 offset 可编程范围为±127mV，而且还另外增加了±64mV 的比较偏置电压；单向测量回波最多达 8 个回波脉冲，内嵌顺逆流自动测量模式，测量完成后顺流和逆流的 8 个回波脉冲值及 8 个回波脉冲的和均有独立的结果寄存器，该测量模式既提高精度，也降大大低了测量功耗；该电路的封装管脚完全和 MS1022 PIN toPIN 兼容，客户在替换上非常便捷。
2、MBUS远传芯片MS721/MS726：是M-Bus 标准的从机收发电路。总线 的连接没有极性要求，电路由主站通过总线供电， 这样对于从站电池就不会增加额外的负载，通讯 有较宽的波特率范围，完全满足表计通讯的要求， 集成了一个3.3V的恒流稳压源，可提供给表计供 电，该产品是目前水、热、气、电表从机与主机 通讯的主流产品.
3、低功耗MCU  MS616F512：是一款低功耗 16 位 RISC 的 MCU。MS616F512 具有五种低功耗模式，可以大大延长便携式设备中电池寿命。数字振荡器（DCO）可以在 6μs 内将 CPU 从低功耗模式中唤醒。

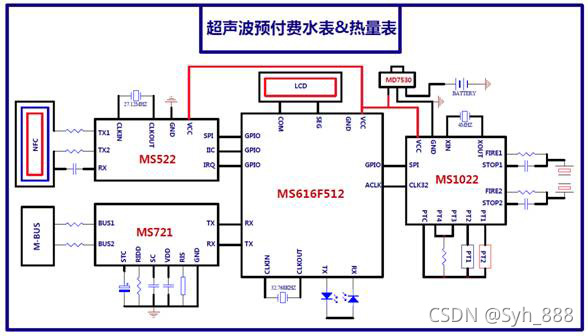

应用方案图：
