本文介绍了AcamMesselectronic的TDC-GP22芯片，其具备高精度、宽动态范围和低功耗等特点，尤其在超声波测距和流量计中的应用。展示了如何通过SPI通信和示例代码操作TDC-GP22，测量顺逆流时间差。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

TDC-GP22 是一款由 Acam Messelectronic（现已被 ams AG 收购）开发的高精度时间测量芯片。TDC-GP22 是 Time-to-Digital Converter（时间-数字转换器，简称 TDC）系列产品中的一款。TDC 芯片被广泛应用于测量信号之间的时间间隔，例如在测距、流量计、光学传感器等领域。

TDC-GP22 的主要特点如下：

高精度和高分辨率：TDC-GP22 能够以 90 ps（皮秒）的分辨率进行时间间隔测量，提供非常高的精度。
宽动态范围：TDC-GP22 支持的时间测量范围很广，从几个皮秒到数毫秒，适用于各种应用场景。
集成度高：TDC-GP22 集成了许多功能，如温度传感器、电池电压监测、可编程 PLL（锁相环），以及 SPI（串行外设接口）等，使得整个系统具有较高的集成度。
低功耗：TDC-GP22 设计用于低功耗应用。在空闲模式下，功耗可以降低到纳安级别。这使得 TDC-GP22 适用于电池供电的应用场景，如便携式仪器和物联网设备。
灵活性：TDC-GP22 提供了可编程的参数设置，可以根据不同应用场景进行优化。例如，可以调整测量分辨率、积分时间、滤波器设置等参数以满足特定的性能要求。

TDC-GP22 是一款功能强大、高精度的时间测量芯片，适用于各种需要精确测量时间间隔的应用，如超声波测距、光学传感器、流量计等。

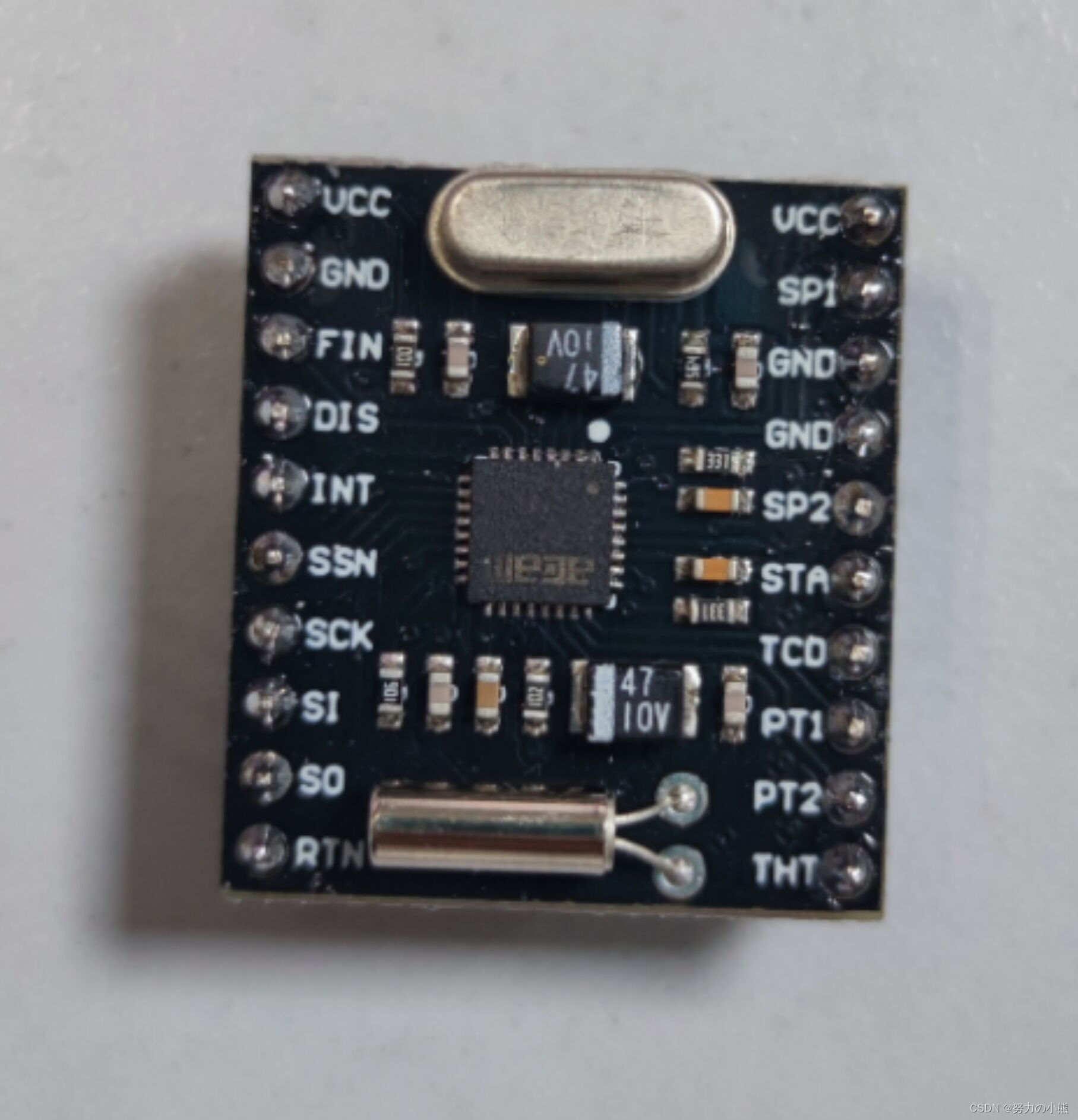

TDC-GP22元件，如图1所示。

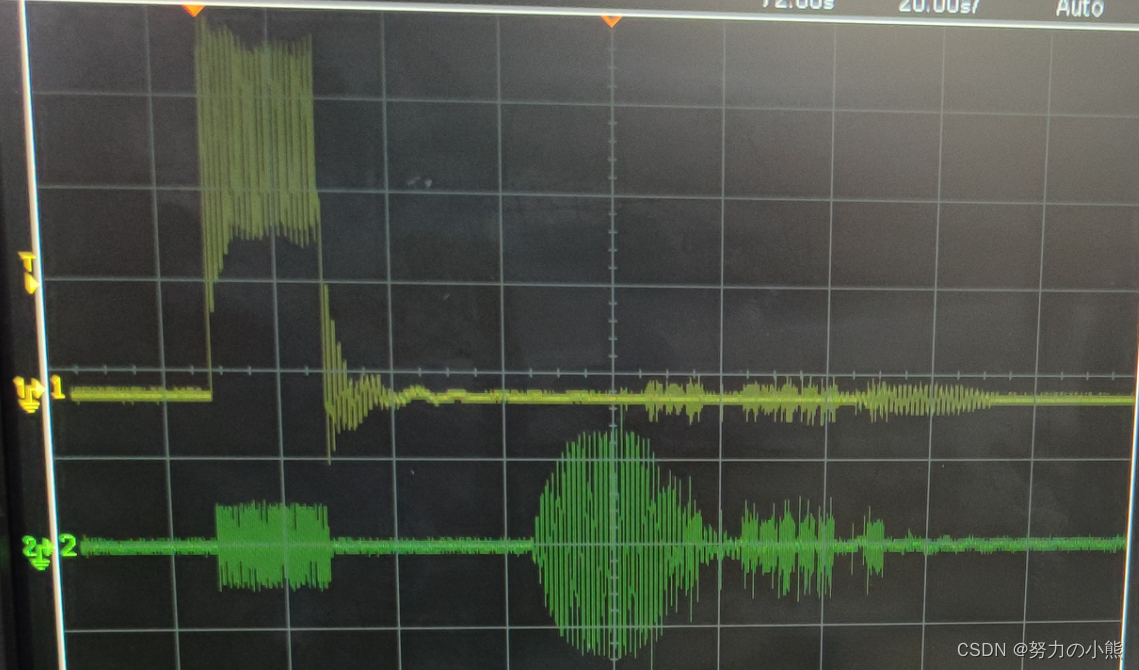

超声波换能器与计时芯片连接后，运行代码，可用示波器得到来个表格换能器的波形图，如图2所示。

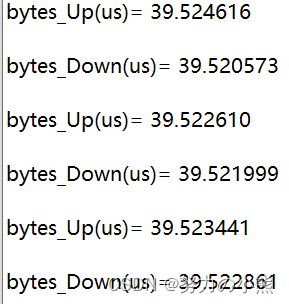

通过串口XCOM，导出静水中顺逆流时间差。

已调通TDC-GP22的SPI通信，配合两个1MHz收发一体的超声波换能器可以输出顺逆流时间。

部分代码：

#include "stdio.h"
#include "sys.h"
#include "delay.h"
#include "usart.h"
#include "lcd.h"
#include "spi.h"
#include "tdc.h"
	u16 byte;//变量类型声明
	float  bytes_Cal=0.00000f;//校准系数
	float  bytes_Up=0.00000f;
	float  time_one=0.00000f;
	float  time_two=0.00000f;
	float  time_three=0.00000f;
	float  time_four=0.00000f;
	float  temp=0.00000f;

	float  bytes_Up_Sum=0.00000f;
	float  bytes_Up_Ave=0.00000f;
	float  bytes_Down=0.00000f;
	float  bytes_Down_Sum=0.00000f;
	float  bytes_Down_Ave=0.00000f;
	float  t=0.00000f;
	float  t_abs=0.00000f;
	float  t_Ave=0.00000f;
    float  t2_Ave=0.00000f;
	float  t_Sum=0.00000f;
    float  Q = 0.00000000f;
	float  threshold=0.00000f;
    extern  u16 G_tdcStatusRegister;//状态寄存器
	char    bytes_Up_char[8];
	char    bytes_Up_Sum_char[8];
	char    bytes_Up_Ave_char[8];
	char    bytes_Down_char[8];
	char    bytes_Down_Sum_char[8];
	char    bytes_Down_Ave_char[8];
	char    t_char[8];
	char    t_Ave_char[8];
	char    t2_Ave_char[8];
	char    Q_char[8];
	char    i_char[16];
	char    bytes_V_char[8];

int main(void)
{
	NVIC_PriorityGroupConfig(NVIC_PriorityGroup_2);//设置系统中断优先级分组2
	delay_init(168);
	uart_init(115200);	  //串口初始化波特率为38400
    SPI_TDC_Init();     //SPI通信初始化
    TDC_GPIO_Init();
	TDC_Init_Reg();
    EXTIX_Init();
  .
  .
  .
}
