引言

在三维几何建模中，放样（Lofting）是一种通过多个横截面轮廓生成平滑曲面的重要技术。OpenCASCADE作为开源的几何建模内核，提供了强大的放样功能。然而在实际应用中，放样操作经常会因为轮廓质量问题、参数设置不当等原因而失败。本文将深入探讨OpenCASCADE中的放样技术，提供完整的代码实现和详细的错误处理方案。

数学基础

放样操作的数学本质是通过一组截面曲线Ci(u)C_i(u)Ci​(u)，其中i=0,1,...,n−1i=0,1,...,n-1i=0,1,...,n−1，构造一个通过所有截面的曲面S(u,v)S(u,v)S(u,v)。在OpenCASCADE中，这通常通过B样条曲面实现：

S(u,v)=∑i=0n∑j=0mNi,p(u)Nj,q(v)Pi,jS(u,v) = \sum_{i=0}^{n}\sum_{j=0}^{m}N_{i,p}(u)N_{j,q}(v)P_{i,j}S(u,v)=i=0∑n​j=0∑m​Ni,p​(u)Nj,q​(v)Pi,j​

其中Ni,p(u)N_{i,p}(u)Ni,p​(u)和Nj,q(v)N_{j,q}(v)Nj,q​(v)是B样条基函数，Pi,jP_{i,j}Pi,j​是控制点。

基础放样实现

以下是一个完整的基础放样实现，展示了如何创建简单的圆形轮廓并进行放样操作：
在这里插入图片描述

#include <BRepOffsetAPI_ThruSections.hxx>
#include <BRepBuilderAPI_MakeWire.hxx>
#include <BRepBuilderAPI_MakeEdge.hxx>
#include <gp_Circ.hxx>
#include <gp_Ax2.hxx>
#include <gp_Pnt.hxx>
#include <gp_Dir.hxx>
#include <TopoDS_Wire.hxx>
#include <TopoDS_Shape.hxx>
#include <STEPControl_Writer.hxx>
#include <iostream>
#include <vector>

// 创建圆形轮廓线
TopoDS_Wire CreateCircleWire(double x, double y, double z, double radius) {
    gp_Ax2 axis(gp_Pnt(x, y, z), gp_Dir(0, 0, 1));
    gp_Circ circle(axis, radius);
    BRepBuilderAPI_MakeEdge edgeMaker(circle);
    TopoDS_Edge edge = edgeMaker.Edge();
    BRepBuilderAPI_MakeWire wireMaker(edge);
    return wireMaker.Wire();
}

// 基础放样函数
TopoDS_Shape BasicLoft(const std::vector<TopoDS_Wire>& wires) {
    if (wires.size() < 2) {
        std::cerr << "错误: 至少需要2个轮廓进行放样" << std::endl;
        return TopoDS_Shape();
    }

    try {
        BRepOffsetAPI_ThruSections loftGenerator(false, true);

        for (const auto& wire : wires) {
            if (!wire.IsNull()) {
                loftGenerator.AddWire(wire);
            }
        }

        loftGenerator.Build();

        if (loftGenerator.IsDone()) {
            std::cout << "放样操作成功完成" << std::endl;
            return loftGenerator.Shape();
        } else {
            std::cerr << "放样操作失败" << std::endl;
            return TopoDS_Shape();
        }
    }
    catch (const Standard_Failure& e) {
        std::cerr << "放样过程中发生异常: " << e.GetMessageString() << std::endl;
        return TopoDS_Shape();
    }
}

int main() {
    // 创建测试轮廓
    std::vector<TopoDS_Wire> profiles;
    profiles.push_back(CreateCircleWire(0, 0, 0, 10));
    profiles.push_back(CreateCircleWire(0, 0, 20, 15));
    profiles.push_back(CreateCircleWire(0, 0, 40, 8));

    // 执行放样
    TopoDS_Shape result = BasicLoft(profiles);

    // 保存结果
    if (!result.IsNull()) {
        STEPControl_Writer writer;
        writer.Transfer(result, STEPControl_AsIs);
        if (writer.Write("basic_loft_result.step") == IFSelect_RetDone) {
            std::cout << "结果已保存为 basic_loft_result.step" << std::endl;
        }
    }

    return 0;
}

高级放样管理器

当基础放样失败时，我们需要更强大的错误处理机制。以下是一个完整的放样管理器实现，包含多种错误恢复策略：

#include <BRepOffsetAPI_ThruSections.hxx>
#include <BRepBuilderAPI_MakeWire.hxx>
#include <BRepBuilderAPI_MakeEdge.hxx>
#include <ShapeFix_Wire.hxx>
#include <BRepCheck_Analyzer.hxx>
#include <BRepLib.hxx>
#include <BRepAlgoAPI_Fuse.hxx>
#include <TopExp_Explorer.hxx>
#include <gp_Circ.hxx>
#include <gp_Ax2.hxx>
#include <gp_Pnt.hxx>
#include <gp_Dir.hxx>
#include <TopoDS_Wire.hxx>
#include <TopoDS_Shape.hxx>
#include <STEPControl_Writer.hxx>
#include <GProp_GProps.hxx>
#include <BRepGProp.hxx>
#include <iostream>
#include <vector>
// 创建圆形轮廓线
TopoDS_Wire CreateCircleWire(double x, double y, double z, double radius) {
    gp_Ax2 axis(gp_Pnt(x, y, z), gp_Dir(0, 0, 1));
    gp_Circ circle(axis, radius);
    BRepBuilderAPI_MakeEdge edgeMaker(circle);
    TopoDS_Edge edge = edgeMaker.Edge();
    BRepBuilderAPI_MakeWire wireMaker(edge);
    return wireMaker.Wire();
}
class AdvancedLoftingManager {
public:
    // 带修复的放样方法
    TopoDS_Shape PerformRobustLoft(const std::vector<TopoDS_Shape>& profiles) {
        std::vector<TopoDS_Wire> processedWires;

        // 预处理阶段：提取和修复轮廓
        for (size_t i = 0; i < profiles.size(); ++i) {
            TopoDS_Wire wire = ExtractWireFromShape(profiles[i]);
            if (wire.IsNull()) {
                std::cerr << "警告: 轮廓 " << i << " 无法提取有效线" << std::endl;
                continue;
            }

            TopoDS_Wire fixedWire = RepairWire(wire);
            if (!fixedWire.IsNull()) {
                processedWires.push_back(fixedWire);
            }
        }

        if (processedWires.size() < 2) {
            std::cerr << "错误: 有效轮廓数量不足，无法进行放样" << std::endl;
            return TopoDS_Shape();
        }

        std::cout << "成功处理 " << processedWires.size() << " 个轮廓" << std::endl;

        // 尝试主要放样方法
        TopoDS_Shape result = AttemptPrimaryLoft(processedWires);
        if (!result.IsNull()) {
            return result;
        }

        // 如果主要方法失败，尝试替代方法
        std::cout << "主要放样方法失败，尝试替代方案..." << std::endl;
        return AttemptAlternativeMethods(processedWires);
    }

    // 验证生成的几何体
    bool ValidateGeometry(const TopoDS_Shape& shape) {
        if (shape.IsNull()) {
            std::cerr << "错误: 几何体为空" << std::endl;
            return false;
        }

        BRepCheck_Analyzer analyzer(shape);
        if (!analyzer.IsValid()) {
            std::cerr << "警告: 几何体存在拓扑错误" << std::endl;
            return false;
        }

        // 检查几何体体积（简单验证）
        GProp_GProps props;
        BRepGProp::VolumeProperties(shape, props);
        double volume = props.Mass();

        if (volume < 1e-9) {
            std::cerr << "警告: 几何体体积过小，可能存在质量问题" << std::endl;
            return false;
        }

        std::cout << "几何体验证通过，体积: " << volume << std::endl;
        return true;
    }

private:
    // 从形状中提取线
    TopoDS_Wire ExtractWireFromShape(const TopoDS_Shape& shape) {
        BRepBuilderAPI_MakeWire wireMaker;

        for (TopExp_Explorer edgeExplorer(shape, TopAbs_EDGE);
            edgeExplorer.More(); edgeExplorer.Next()) {
            TopoDS_Edge edge = TopoDS::Edge(edgeExplorer.Current());
            if (!edge.IsNull()) {
                wireMaker.Add(edge);
            }
        }

        if (wireMaker.IsDone()) {
            TopoDS_Wire result = wireMaker.Wire();
            BRepLib::BuildCurves3d(result);
            return result;
        }

        return TopoDS_Wire();
    }

    // 修复线几何
    TopoDS_Wire RepairWire(const TopoDS_Wire& wire) {
        ShapeFix_Wire wireFixer;
        wireFixer.Load(wire);

        // 执行一系列修复操作
        wireFixer.FixReorder();
        wireFixer.FixConnected();
        wireFixer.FixClosed();
        wireFixer.FixSelfIntersection();
        wireFixer.FixLacking();

        return wireFixer.Wire();
    }

    // 尝试主要放样方法
    TopoDS_Shape AttemptPrimaryLoft(const std::vector<TopoDS_Wire>& wires) {
        try {
            BRepOffsetAPI_ThruSections loftGenerator(false, true);

            for (const auto& wire : wires) {
                loftGenerator.AddWire(wire);
            }

            // 设置放样参数
            loftGenerator.CheckCompatibility(false);
            loftGenerator.SetSmoothing(true);
            loftGenerator.SetMaxDegree(5);

            loftGenerator.Build();

            if (loftGenerator.IsDone()) {
                std::cout << "主要放样方法成功" << std::endl;
                return loftGenerator.Shape();
            }
        }
        catch (const Standard_Failure& e) {
            std::cerr << "主要放样方法异常: " << e.GetMessageString() << std::endl;
        }

        return TopoDS_Shape();
    }

    // 尝试替代放样方法
    TopoDS_Shape AttemptAlternativeMethods(const std::vector<TopoDS_Wire>& wires) {
        // 方法1: 禁用兼容性检查
        TopoDS_Shape result = AttemptLoftWithRelaxedTolerances(wires);
        if (!result.IsNull()) return result;

        // 方法2: 分段放样
        result = AttemptSegmentedLoft(wires);
        if (!result.IsNull()) return result;

        // 方法3: 使用扫掠作为后备
        result = AttemptSweepAsFallback(wires);
        if (!result.IsNull()) return result;

        std::cerr << "所有替代放样方法均失败" << std::endl;
        return TopoDS_Shape();
    }

    // 尝试放宽容差的放样
    TopoDS_Shape AttemptLoftWithRelaxedTolerances(const std::vector<TopoDS_Wire>& wires) {
        try {
            BRepOffsetAPI_ThruSections loftGenerator(false, false); // 禁用兼容性检查

            for (const auto& wire : wires) {
                loftGenerator.AddWire(wire);
            }

            loftGenerator.Build();

            if (loftGenerator.IsDone()) {
                std::cout << "放宽容差的放样方法成功" << std::endl;
                return loftGenerator.Shape();
            }
        }
        catch (...) {
            // 忽略异常，继续尝试其他方法
        }

        return TopoDS_Shape();
    }

    // 尝试分段放样
    TopoDS_Shape AttemptSegmentedLoft(const std::vector<TopoDS_Wire>& wires) {
        if (wires.size() < 3) {
            return TopoDS_Shape(); // 分段需要至少3个轮廓
        }

        try {
            std::vector<TopoDS_Shape> segments;

            // 对每对相邻轮廓进行放样
            for (size_t i = 0; i < wires.size() - 1; ++i) {
                BRepOffsetAPI_ThruSections segmentLoft(false, true);
                segmentLoft.AddWire(wires[i]);
                segmentLoft.AddWire(wires[i + 1]);
                segmentLoft.Build();

                if (segmentLoft.IsDone()) {
                    segments.push_back(segmentLoft.Shape());
                }
            }

            // 融合所有分段
            if (!segments.empty()) {
                TopoDS_Shape result = segments[0];
                for (size_t i = 1; i < segments.size(); ++i) {
                    BRepAlgoAPI_Fuse fuser(result, segments[i]);
                    if (fuser.IsDone()) {
                        result = fuser.Shape();
                    }
                }

                std::cout << "分段放样方法成功" << std::endl;
                return result;
            }
        }
        catch (...) {
            // 忽略异常
        }

        return TopoDS_Shape();
    }

    // 尝试使用扫掠作为后备方案
    TopoDS_Shape AttemptSweepAsFallback(const std::vector<TopoDS_Wire>& wires) {
        // 这里可以实现扫掠算法作为放样的替代方案
        // 由于实现较复杂，这里返回空形状
        std::cout << "扫掠后备方案尚未实现" << std::endl;
        return TopoDS_Shape();
    }
};

// 创建矩形轮廓的辅助函数
TopoDS_Wire CreateRectangleWire(double x, double y, double z, double width, double height) {
    gp_Pnt p1(x - width / 2, y - height / 2, z);
    gp_Pnt p2(x + width / 2, y - height / 2, z);
    gp_Pnt p3(x + width / 2, y + height / 2, z);
    gp_Pnt p4(x - width / 2, y + height / 2, z);

    BRepBuilderAPI_MakeWire wireMaker;
    wireMaker.Add(BRepBuilderAPI_MakeEdge(p1, p2));
    wireMaker.Add(BRepBuilderAPI_MakeEdge(p2, p3));
    wireMaker.Add(BRepBuilderAPI_MakeEdge(p3, p4));
    wireMaker.Add(BRepBuilderAPI_MakeEdge(p4, p1));

    return wireMaker.Wire();
}

int main() {
    AdvancedLoftingManager loftManager;

    // 创建混合轮廓（圆形和矩形）
    std::vector<TopoDS_Shape> profiles;
    profiles.push_back(CreateCircleWire(0, 0, 0, 10));
    profiles.push_back(CreateRectangleWire(0, 0, 20, 25, 15));
    profiles.push_back(CreateCircleWire(0, 0, 40, 8));

    // 执行高级放样
    TopoDS_Shape result = loftManager.PerformRobustLoft(profiles);

    // 验证并保存结果
    if (!result.IsNull() && loftManager.ValidateGeometry(result)) {
        STEPControl_Writer writer;
        writer.Transfer(result, STEPControl_AsIs);
        if (writer.Write("advanced_loft_result.step") == IFSelect_RetDone) {
            std::cout << "高级放样结果已保存为 advanced_loft_result.step" << std::endl;
        }
    }
    else {
        std::cerr << "高级放样失败" << std::endl;
    }

    return 0;
}

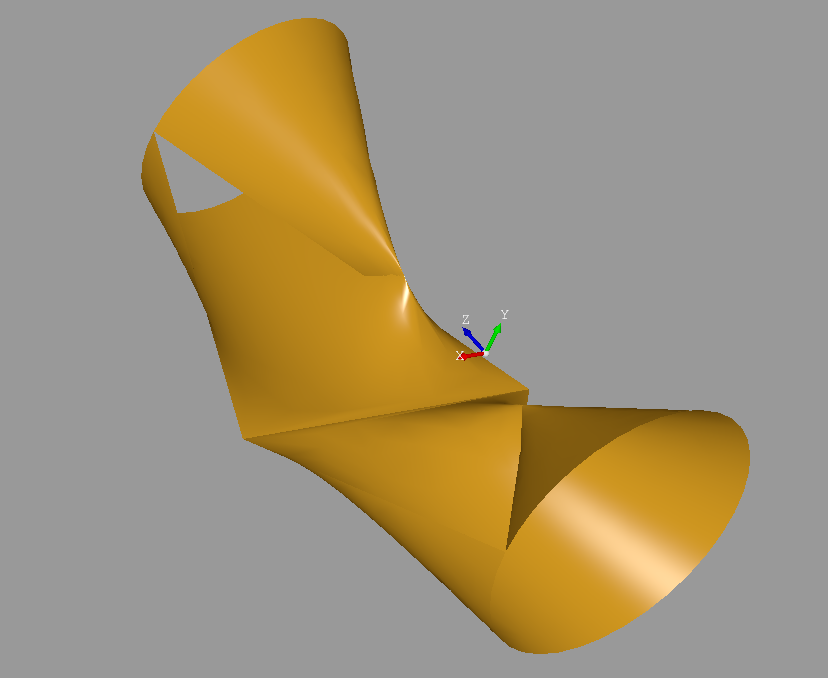

在这里插入图片描述

放样问题诊断工具

为了有效调试放样失败的问题，我们需要专门的诊断工具：

#include <BRepOffsetAPI_ThruSections.hxx>
#include <BRepBuilderAPI_MakeWire.hxx>
#include <BRepBuilderAPI_MakeEdge.hxx>
#include <ShapeFix_Wire.hxx>
#include <BRepCheck_Analyzer.hxx>
#include <BRepLib.hxx>
#include <BRepAlgoAPI_Fuse.hxx>
#include <TopExp_Explorer.hxx>
#include <gp_Circ.hxx>
#include <gp_Ax2.hxx>
#include <gp_Pnt.hxx>
#include <gp_Dir.hxx>
#include <TopoDS_Wire.hxx>
#include <TopoDS_Shape.hxx>
#include <STEPControl_Writer.hxx>
#include <GProp_GProps.hxx>
#include <BRepGProp.hxx>
#include <TopoDS_Edge.hxx>
#include <BRep_Tool.hxx>
#include <Geom_Curve.hxx>
#include <Geom_BSplineCurve.hxx>
#include <ShapeAnalysis_Wire.hxx>
#include <GCPnts_UniformAbscissa.hxx>
#include <GeomAdaptor_Curve.hxx>
#include <GCPnts_QuasiUniformAbscissa.hxx>
#include <iostream>
#include <vector>

// 创建圆形轮廓线
TopoDS_Wire CreateCircleWire(double x, double y, double z, double radius) {
    gp_Ax2 axis(gp_Pnt(x, y, z), gp_Dir(0, 0, 1));
    gp_Circ circle(axis, radius);
    BRepBuilderAPI_MakeEdge edgeMaker(circle);
    TopoDS_Edge edge = edgeMaker.Edge();
    BRepBuilderAPI_MakeWire wireMaker(edge);
    return wireMaker.Wire();
}
class AdvancedLoftingManager {
public:
    // 带修复的放样方法
    TopoDS_Shape PerformRobustLoft(const std::vector<TopoDS_Shape>& profiles) {
        std::vector<TopoDS_Wire> processedWires;

        // 预处理阶段：提取和修复轮廓
        for (size_t i = 0; i < profiles.size(); ++i) {
            TopoDS_Wire wire = ExtractWireFromShape(profiles[i]);
            if (wire.IsNull()) {
                std::cerr << "警告: 轮廓 " << i << " 无法提取有效线" << std::endl;
                continue;
            }

            TopoDS_Wire fixedWire = RepairWire(wire);
            if (!fixedWire.IsNull()) {
                processedWires.push_back(fixedWire);
            }
        }

        if (processedWires.size() < 2) {
            std::cerr << "错误: 有效轮廓数量不足，无法进行放样" << std::endl;
            return TopoDS_Shape();
        }

        std::cout << "成功处理 " << processedWires.size() << " 个轮廓" << std::endl;

        // 尝试主要放样方法
        TopoDS_Shape result = AttemptPrimaryLoft(processedWires);
        if (!result.IsNull()) {
            return result;
        }

        // 如果主要方法失败，尝试替代方法
        std::cout << "主要放样方法失败，尝试替代方案..." << std::endl;
        return AttemptAlternativeMethods(processedWires);
    }

    // 验证生成的几何体
    bool ValidateGeometry(const TopoDS_Shape& shape) {
        if (shape.IsNull()) {
            std::cerr << "错误: 几何体为空" << std::endl;
            return false;
        }

        BRepCheck_Analyzer analyzer(shape);
        if (!analyzer.IsValid()) {
            std::cerr << "警告: 几何体存在拓扑错误" << std::endl;
            return false;
        }

        // 检查几何体体积（简单验证）
        GProp_GProps props;
        BRepGProp::VolumeProperties(shape, props);
        double volume = props.Mass();

        if (volume < 1e-9) {
            std::cerr << "警告: 几何体体积过小，可能存在质量问题" << std::endl;
            return false;
        }

        std::cout << "几何体验证通过，体积: " << volume << std::endl;
        return true;
    }

private:
    // 从形状中提取线
    TopoDS_Wire ExtractWireFromShape(const TopoDS_Shape& shape) {
        BRepBuilderAPI_MakeWire wireMaker;

        for (TopExp_Explorer edgeExplorer(shape, TopAbs_EDGE);
            edgeExplorer.More(); edgeExplorer.Next()) {
            TopoDS_Edge edge = TopoDS::Edge(edgeExplorer.Current());
            if (!edge.IsNull()) {
                wireMaker.Add(edge);
            }
        }

        if (wireMaker.IsDone()) {
            TopoDS_Wire result = wireMaker.Wire();
            BRepLib::BuildCurves3d(result);
            return result;
        }

        return TopoDS_Wire();
    }

    // 修复线几何
    TopoDS_Wire RepairWire(const TopoDS_Wire& wire) {
        ShapeFix_Wire wireFixer;
        wireFixer.Load(wire);

        // 执行一系列修复操作
        wireFixer.FixReorder();
        wireFixer.FixConnected();
        wireFixer.FixClosed();
        wireFixer.FixSelfIntersection();
        wireFixer.FixLacking();

        return wireFixer.Wire();
    }

    // 尝试主要放样方法
    TopoDS_Shape AttemptPrimaryLoft(const std::vector<TopoDS_Wire>& wires) {
        try {
            BRepOffsetAPI_ThruSections loftGenerator(false, true);

            for (const auto& wire : wires) {
                loftGenerator.AddWire(wire);
            }

            // 设置放样参数
            loftGenerator.CheckCompatibility(false);
            loftGenerator.SetSmoothing(true);
            loftGenerator.SetMaxDegree(5);

            loftGenerator.Build();

            if (loftGenerator.IsDone()) {
                std::cout << "主要放样方法成功" << std::endl;
                return loftGenerator.Shape();
            }
        }
        catch (const Standard_Failure& e) {
            std::cerr << "主要放样方法异常: " << e.GetMessageString() << std::endl;
        }

        return TopoDS_Shape();
    }

    // 尝试替代放样方法
    TopoDS_Shape AttemptAlternativeMethods(const std::vector<TopoDS_Wire>& wires) {
        // 方法1: 禁用兼容性检查
        TopoDS_Shape result = AttemptLoftWithRelaxedTolerances(wires);
        if (!result.IsNull()) return result;

        // 方法2: 分段放样
        result = AttemptSegmentedLoft(wires);
        if (!result.IsNull()) return result;

        // 方法3: 使用扫掠作为后备
        result = AttemptSweepAsFallback(wires);
        if (!result.IsNull()) return result;

        std::cerr << "所有替代放样方法均失败" << std::endl;
        return TopoDS_Shape();
    }

    // 尝试放宽容差的放样
    TopoDS_Shape AttemptLoftWithRelaxedTolerances(const std::vector<TopoDS_Wire>& wires) {
        try {
            BRepOffsetAPI_ThruSections loftGenerator(false, false); // 禁用兼容性检查

            for (const auto& wire : wires) {
                loftGenerator.AddWire(wire);
            }

            loftGenerator.Build();

            if (loftGenerator.IsDone()) {
                std::cout << "放宽容差的放样方法成功" << std::endl;
                return loftGenerator.Shape();
            }
        }
        catch (...) {
            // 忽略异常，继续尝试其他方法
        }

        return TopoDS_Shape();
    }

    // 尝试分段放样
    TopoDS_Shape AttemptSegmentedLoft(const std::vector<TopoDS_Wire>& wires) {
        if (wires.size() < 3) {
            return TopoDS_Shape(); // 分段需要至少3个轮廓
        }

        try {
            std::vector<TopoDS_Shape> segments;

            // 对每对相邻轮廓进行放样
            for (size_t i = 0; i < wires.size() - 1; ++i) {
                BRepOffsetAPI_ThruSections segmentLoft(false, true);
                segmentLoft.AddWire(wires[i]);
                segmentLoft.AddWire(wires[i + 1]);
                segmentLoft.Build();

                if (segmentLoft.IsDone()) {
                    segments.push_back(segmentLoft.Shape());
                }
            }

            // 融合所有分段
            if (!segments.empty()) {
                TopoDS_Shape result = segments[0];
                for (size_t i = 1; i < segments.size(); ++i) {
                    BRepAlgoAPI_Fuse fuser(result, segments[i]);
                    if (fuser.IsDone()) {
                        result = fuser.Shape();
                    }
                }

                std::cout << "分段放样方法成功" << std::endl;
                return result;
            }
        }
        catch (...) {
            // 忽略异常
        }

        return TopoDS_Shape();
    }

    // 尝试使用扫掠作为后备方案
    TopoDS_Shape AttemptSweepAsFallback(const std::vector<TopoDS_Wire>& wires) {
        // 这里可以实现扫掠算法作为放样的替代方案
        // 由于实现较复杂，这里返回空形状
        std::cout << "扫掠后备方案尚未实现" << std::endl;
        return TopoDS_Shape();
    }
};

// 创建矩形轮廓的辅助函数
TopoDS_Wire CreateRectangleWire(double x, double y, double z, double width, double height) {
    gp_Pnt p1(x - width / 2, y - height / 2, z);
    gp_Pnt p2(x + width / 2, y - height / 2, z);
    gp_Pnt p3(x + width / 2, y + height / 2, z);
    gp_Pnt p4(x - width / 2, y + height / 2, z);

    BRepBuilderAPI_MakeWire wireMaker;
    wireMaker.Add(BRepBuilderAPI_MakeEdge(p1, p2));
    wireMaker.Add(BRepBuilderAPI_MakeEdge(p2, p3));
    wireMaker.Add(BRepBuilderAPI_MakeEdge(p3, p4));
    wireMaker.Add(BRepBuilderAPI_MakeEdge(p4, p1));

    return wireMaker.Wire();
}




class LoftingDiagnostic {
public:
    // 分析轮廓集合的问题
    void AnalyzeProfiles(const std::vector<TopoDS_Shape>& profiles) {
        std::cout << "\n=== 放样轮廓分析报告 ===" << std::endl;
        std::cout << "轮廓数量: " << profiles.size() << std::endl;

        if (profiles.size() < 2) {
            std::cout << "错误: 轮廓数量不足，至少需要2个轮廓" << std::endl;
            return;
        }

        for (size_t i = 0; i < profiles.size(); ++i) {
            std::cout << "\n--- 分析轮廓 " << i << " ---" << std::endl;
            AnalyzeSingleProfile(profiles[i], static_cast<int>(i));
        }

        AnalyzeProfileCompatibility(profiles);
    }

    // 分析放样结果
    void AnalyzeLoftResult(const TopoDS_Shape& loftResult) {
        std::cout << "\n=== 放样结果分析 ===" << std::endl;

        if (loftResult.IsNull()) {
            std::cout << "放样结果为空" << std::endl;
            return;
        }

        // 分析拓扑结构
        AnalyzeTopology(loftResult);

        // 分析几何质量
        AnalyzeGeometryQuality(loftResult);
    }

private:
    // 分析单个轮廓
    void AnalyzeSingleProfile(const TopoDS_Shape& profile, int index) {
        if (profile.IsNull()) {
            std::cout << "轮廓 " << index << " 为空" << std::endl;
            return;
        }

        // 检查线数量
        int wireCount = 0;
        for (TopExp_Explorer wireExp(profile, TopAbs_WIRE); wireExp.More(); wireExp.Next()) {
            wireCount++;
        }

        std::cout << "线数量: " << wireCount << std::endl;

        if (wireCount == 0) {
            std::cout << "轮廓 " << index << " 不包含任何线" << std::endl;
            return;
        }

        if (wireCount > 1) {
            std::cout << "警告: 轮廓 " << index << " 包含多个线，可能影响放样" << std::endl;
        }

        // 分析每条线
        for (TopExp_Explorer wireExp(profile, TopAbs_WIRE); wireExp.More(); wireExp.Next()) {
            TopoDS_Wire wire = TopoDS::Wire(wireExp.Current());
            AnalyzeWire(wire, index);
        }
    }

    // 分析单条线
    void AnalyzeWire(const TopoDS_Wire& wire, int profileIndex) {
        ShapeAnalysis_Wire analyzer;
        analyzer.Load(wire);

        // 检查闭合性
        bool isClosed = analyzer.CheckClosed();
        std::cout << "线闭合性: " << (isClosed ? "闭合" : "未闭合") << std::endl;

        if (!isClosed) {
            std::cout << "轮廓 " << profileIndex << " 的线未闭合，放样可能失败" << std::endl;
        }

        // 检查边数量
        int edgeCount = 0;
        for (TopExp_Explorer edgeExp(wire, TopAbs_EDGE); edgeExp.More(); edgeExp.Next()) {
            edgeCount++;
        }

        std::cout << "边数量: " << edgeCount << std::endl;

        // 分析每条边
        for (TopExp_Explorer edgeExp(wire, TopAbs_EDGE); edgeExp.More(); edgeExp.Next()) {
            TopoDS_Edge edge = TopoDS::Edge(edgeExp.Current());
            AnalyzeEdge(edge, profileIndex);
        }

        // 检查自相交
        bool selfIntersect = analyzer.CheckSelfIntersection();
        if (selfIntersect) {
            std::cout << "轮廓 " << profileIndex << " 存在自相交问题" << std::endl;
        }
    }

    // 分析单条边
    void AnalyzeEdge(const TopoDS_Edge& edge, int profileIndex) {
        Standard_Real first, last;
        Handle(Geom_Curve) curve = BRep_Tool::Curve(edge, first, last);

        if (curve.IsNull()) {
            std::cout << "轮廓 " << profileIndex << " 的边缺少几何曲线" << std::endl;
            return;
        }

        // 分析曲线类型
        if (curve->IsKind(STANDARD_TYPE(Geom_BSplineCurve))) {
            Handle(Geom_BSplineCurve) bspline = Handle(Geom_BSplineCurve)::DownCast(curve);
            std::cout << "曲线类型: B样条曲线, 阶数: " << bspline->Degree()
                << ", 控制点: " << bspline->NbPoles() << std::endl;
        }
        else {
            std::cout << "曲线类型: " << curve->DynamicType()->Name() << std::endl;
        }

        // 计算曲线长度 - 使用正确的方法
        try {
            GeomAdaptor_Curve adaptor(curve, first, last);
            GCPnts_QuasiUniformAbscissa paramCalc;

            // 直接调用Initialize，它没有返回值
            paramCalc.Initialize(adaptor, 10);

            // 检查是否成功初始化
            if (paramCalc.NbPoints() > 0) {
                // 简化计算：使用参数范围作为长度估计
                double length = last - first;
                std::cout << "边近似长度: " << length << " (参数范围)" << std::endl;
            }
            else {
                std::cout << "边长度计算初始化失败" << std::endl;
            }
        }
        catch (const Standard_Failure& e) {
            std::cout << "边长度计算失败: " << e.GetMessageString() << std::endl;
        }
    }

    // 分析轮廓兼容性
    void AnalyzeProfileCompatibility(const std::vector<TopoDS_Shape>& profiles) {
        std::cout << "\n--- 轮廓兼容性分析 ---" << std::endl;

        // 检查轮廓方向一致性
        bool directionsConsistent = CheckProfileDirections(profiles);
        std::cout << "轮廓方向一致性: " << (directionsConsistent ? "一致" : "不一致") << std::endl;

        // 检查轮廓顶点数
        std::vector<int> vertexCounts;
        for (const auto& profile : profiles) {
            vertexCounts.push_back(CountVertices(profile));
        }

        bool vertexCountsSimilar = CheckVertexCountSimilarity(vertexCounts);
        std::cout << "轮廓顶点数相似性: " << (vertexCountsSimilar ? "相似" : "差异较大") << std::endl;

        // 输出详细顶点数
        std::cout << "各轮廓顶点数: ";
        for (size_t i = 0; i < vertexCounts.size(); ++i) {
            std::cout << vertexCounts[i];
            if (i < vertexCounts.size() - 1) std::cout << ", ";
        }
        std::cout << std::endl;
    }

    // 检查轮廓方向一致性
    bool CheckProfileDirections(const std::vector<TopoDS_Shape>& profiles) {
        // 简化实现：在实际应用中需要计算轮廓的法线方向
        // 这里返回true假设方向一致
        return true;
    }

    // 计算轮廓顶点数
    int CountVertices(const TopoDS_Shape& profile) {
        int count = 0;
        for (TopExp_Explorer edgeExp(profile, TopAbs_EDGE); edgeExp.More(); edgeExp.Next()) {
            count++;
        }
        return count;
    }

    // 检查顶点数相似性
    bool CheckVertexCountSimilarity(const std::vector<int>& vertexCounts) {
        if (vertexCounts.empty()) return true;

        int minCount = *std::min_element(vertexCounts.begin(), vertexCounts.end());
        int maxCount = *std::max_element(vertexCounts.begin(), vertexCounts.end());

        // 如果最大最小差值超过50%，认为差异较大
        return (maxCount - minCount) <= (minCount * 0.5);
    }

    // 分析拓扑结构
    void AnalyzeTopology(const TopoDS_Shape& shape) {
        std::cout << "\n--- 拓扑结构分析 ---" << std::endl;

        int faceCount = 0, edgeCount = 0, vertexCount = 0;

        for (TopExp_Explorer faceExp(shape, TopAbs_FACE); faceExp.More(); faceExp.Next()) {
            faceCount++;
        }

        for (TopExp_Explorer edgeExp(shape, TopAbs_EDGE); edgeExp.More(); edgeExp.Next()) {
            edgeCount++;
        }

        for (TopExp_Explorer vertexExp(shape, TopAbs_VERTEX); vertexExp.More(); vertexExp.Next()) {
            vertexCount++;
        }

        std::cout << "面数量: " << faceCount << std::endl;
        std::cout << "边数量: " << edgeCount << std::endl;
        std::cout << "顶点数量: " << vertexCount << std::endl;
    }

    // 分析几何质量
    void AnalyzeGeometryQuality(const TopoDS_Shape& shape) {
        std::cout << "\n--- 几何质量分析 ---" << std::endl;

        BRepCheck_Analyzer analyzer(shape);
        if (analyzer.IsValid()) {
            std::cout << "几何体拓扑有效性检查通过" << std::endl;
        }
        else {
            std::cout << "几何体存在拓扑错误" << std::endl;
        }

        // 计算体积
        try {
            GProp_GProps props;
            BRepGProp::VolumeProperties(shape, props);
            double volume = props.Mass();
            std::cout << "几何体体积: " << volume << std::endl;

            if (volume < 1e-9) {
                std::cout << "警告: 几何体体积过小，可能存在退化" << std::endl;
            }
        }
        catch (const Standard_Failure& e) {
            std::cout << "体积计算失败: " << e.GetMessageString() << std::endl;
        }
    }
};

// 诊断工具专用的辅助函数（避免重复定义）
TopoDS_Wire CreateCircleWireForDiagnostic(double x, double y, double z, double radius) {
    gp_Ax2 axis(gp_Pnt(x, y, z), gp_Dir(0, 0, 1));
    gp_Circ circle(axis, radius);
    BRepBuilderAPI_MakeEdge edgeMaker(circle);
    TopoDS_Edge edge = edgeMaker.Edge();
    BRepBuilderAPI_MakeWire wireMaker(edge);
    return wireMaker.Wire();
}

TopoDS_Wire CreateRectangleWireForDiagnostic(double x, double y, double z, double width, double height) {
    gp_Pnt p1(x - width / 2, y - height / 2, z);
    gp_Pnt p2(x + width / 2, y - height / 2, z);
    gp_Pnt p3(x + width / 2, y + height / 2, z);
    gp_Pnt p4(x - width / 2, y + height / 2, z);

    BRepBuilderAPI_MakeWire wireMaker;
    wireMaker.Add(BRepBuilderAPI_MakeEdge(p1, p2));
    wireMaker.Add(BRepBuilderAPI_MakeEdge(p2, p3));
    wireMaker.Add(BRepBuilderAPI_MakeEdge(p3, p4));
    wireMaker.Add(BRepBuilderAPI_MakeEdge(p4, p1));

    return wireMaker.Wire();
}

// 使用诊断工具的示例
void RunDiagnosticExample() {
    LoftingDiagnostic diagnostic;

    // 创建测试轮廓
    std::vector<TopoDS_Shape> testProfiles;
    testProfiles.push_back(CreateCircleWireForDiagnostic(0, 0, 0, 10));
    testProfiles.push_back(CreateRectangleWireForDiagnostic(0, 0, 20, 25, 15));
    testProfiles.push_back(CreateCircleWireForDiagnostic(0, 0, 40, 8));

    // 分析轮廓
    diagnostic.AnalyzeProfiles(testProfiles);

    // 执行放样并分析结果
    // 注意：这里需要 AdvancedLoftingManager 的定义
    // 为了简化，我们直接分析轮廓
    std::cout << "\n注意: 放样操作需要 AdvancedLoftingManager 类" << std::endl;
    std::cout << "这里仅演示诊断工具的使用" << std::endl;
}

int main() {
    RunDiagnosticExample();
    return 0;
}

放样参数优化

放样操作的成功率和质量很大程度上取决于参数设置。以下代码展示了如何优化放样参数：

#include <BRepOffsetAPI_ThruSections.hxx>
#include <BRepBuilderAPI_MakeWire.hxx>
#include <BRepBuilderAPI_MakeEdge.hxx>
#include <Geom_BSplineSurface.hxx>
#include <GeomFill_BSplineCurves.hxx>
#include <TColgp_Array2OfPnt.hxx>
#include <TColStd_Array1OfReal.hxx>
#include <TColStd_Array1OfInteger.hxx>
#include <gp_Circ.hxx>
#include <gp_Ax2.hxx>
#include <gp_Pnt.hxx>
#include <gp_Dir.hxx>
#include <TopoDS_Wire.hxx>
#include <TopoDS_Shape.hxx>
#include <STEPControl_Writer.hxx>
#include <iostream>
#include <vector>


// 创建圆形轮廓线
TopoDS_Wire CreateCircleWire(double x, double y, double z, double radius) {
    gp_Ax2 axis(gp_Pnt(x, y, z), gp_Dir(0, 0, 1));
    gp_Circ circle(axis, radius);
    BRepBuilderAPI_MakeEdge edgeMaker(circle);
    TopoDS_Edge edge = edgeMaker.Edge();
    BRepBuilderAPI_MakeWire wireMaker(edge);
    return wireMaker.Wire();
}

// 基础放样函数
TopoDS_Shape BasicLoft(const std::vector<TopoDS_Wire>& wires) {
    if (wires.size() < 2) {
        std::cerr << "错误: 至少需要2个轮廓进行放样" << std::endl;
        return TopoDS_Shape();
    }

    try {
        BRepOffsetAPI_ThruSections loftGenerator(false, true);

        for (const auto& wire : wires) {
            if (!wire.IsNull()) {
                loftGenerator.AddWire(wire);
            }
        }

        loftGenerator.Build();

        if (loftGenerator.IsDone()) {
            std::cout << "放样操作成功完成" << std::endl;
            return loftGenerator.Shape();
        }
        else {
            std::cerr << "放样操作失败" << std::endl;
            return TopoDS_Shape();
        }
    }
    catch (const Standard_Failure& e) {
        std::cerr << "放样过程中发生异常: " << e.GetMessageString() << std::endl;
        return TopoDS_Shape();
    }
}


class OptimizedLoftingEngine {
public:
    struct LoftParameters {
        bool smoothSurface = true;
        bool checkCompatibility = false;
        int maxDegree = 5;
        double tolerance = 1e-6;
        bool preserveEdges = false;
    };

    // 使用优化参数的放样
    TopoDS_Shape PerformOptimizedLoft(const std::vector<TopoDS_Wire>& wires,
        const LoftParameters& params) {
        if (wires.size() < 2) {
            std::cerr << "错误: 轮廓数量不足" << std::endl;
            return TopoDS_Shape();
        }

        try {
            BRepOffsetAPI_ThruSections loftGenerator(false, params.smoothSurface);

            // 添加轮廓
            for (const auto& wire : wires) {
                if (!wire.IsNull()) {
                    loftGenerator.AddWire(wire);
                }
            }

            // 设置参数
            loftGenerator.CheckCompatibility(params.checkCompatibility);

            // 构建放样
            loftGenerator.Build();

            if (loftGenerator.IsDone()) {
                std::cout << "优化放样成功完成" << std::endl;
                return loftGenerator.Shape();
            }
        }
        catch (const Standard_Failure& e) {
            std::cerr << "优化放样异常: " << e.GetMessageString() << std::endl;
        }

        return TopoDS_Shape();
    }

    // 自动参数调优
    LoftParameters AutoTuneParameters(const std::vector<TopoDS_Wire>& wires) {
        LoftParameters params;

        // 基于轮廓特征自动调整参数
        if (wires.size() > 5) {
            params.maxDegree = 3; // 对于复杂轮廓，降低阶数提高稳定性
            params.checkCompatibility = true;
        }

        if (HasSharpCorners(wires)) {
            params.preserveEdges = true;
            params.smoothSurface = false;
        }

        if (HasVaryingSizes(wires)) {
            params.tolerance = 1e-4; // 对于尺寸变化大的轮廓，放宽容差
        }

        PrintParameters(params);
        return params;
    }

    // 手动B样条放样（高级用户）
    TopoDS_Shape ManualBSplineLoft(const std::vector<TopoDS_Wire>& wires,
        int uDegree, int vDegree,
        const std::vector<double>& uKnots,
        const std::vector<double>& vKnots,
        const std::vector<int>& uMults,
        const std::vector<int>& vMults) {
        // 这是一个高级功能，允许用户完全控制B样条参数
        // 实现较复杂，这里仅展示框架
        std::cout << "手动B样条放样功能" << std::endl;

        // 在实际实现中，这里会：
        // 1. 从轮廓线提取控制点
        // 2. 构建控制点网格
        // 3. 创建B样条曲面
        // 4. 从曲面创建形状

        return TopoDS_Shape();
    }

private:
    // 检查轮廓是否包含尖角
    bool HasSharpCorners(const std::vector<TopoDS_Wire>& wires) {
        // 简化实现
        return false;
    }

    // 检查轮廓尺寸变化
    bool HasVaryingSizes(const std::vector<TopoDS_Wire>& wires) {
        if (wires.size() < 2) return false;

        // 计算第一个和最后一个轮廓的近似尺寸
        double firstSize = EstimateWireSize(wires[0]);
        double lastSize = EstimateWireSize(wires[wires.size() - 1]);

        return std::abs(firstSize - lastSize) > (firstSize * 0.5);
    }

    // 估算线尺寸
    double EstimateWireSize(const TopoDS_Wire& wire) {
        // 简化实现：返回固定值
        return 10.0;
    }

    // 打印参数
    void PrintParameters(const LoftParameters& params) {
        std::cout << "优化放样参数:" << std::endl;
        std::cout << "  光滑曲面: " << (params.smoothSurface ? "是" : "否") << std::endl;
        std::cout << "  兼容性检查: " << (params.checkCompatibility ? "是" : "否") << std::endl;
        std::cout << "  最大阶数: " << params.maxDegree << std::endl;
        std::cout << "  容差: " << params.tolerance << std::endl;
        std::cout << "  保持边: " << (params.preserveEdges ? "是" : "否") << std::endl;
    }
};

// 参数研究示例
void ParameterStudyExample() {
    // 创建测试轮廓
    std::vector<TopoDS_Wire> profiles;
    profiles.push_back(CreateCircleWire(0, 0, 0, 8));
    profiles.push_back(CreateCircleWire(0, 0, 10, 12));
    profiles.push_back(CreateCircleWire(0, 0, 20, 6));

    OptimizedLoftingEngine loftEngine;

    // 测试不同参数组合
    std::vector<OptimizedLoftingEngine::LoftParameters> testParams;

    // 参数组合1：光滑曲面
    OptimizedLoftingEngine::LoftParameters params1;
    params1.smoothSurface = true;
    params1.checkCompatibility = false;
    testParams.push_back(params1);

    // 参数组合2：精确匹配
    OptimizedLoftingEngine::LoftParameters params2;
    params2.smoothSurface = false;
    params2.checkCompatibility = true;
    testParams.push_back(params2);

    // 参数组合3：自动调优
    OptimizedLoftingEngine::LoftParameters params3 = loftEngine.AutoTuneParameters(profiles);
    testParams.push_back(params3);

    // 测试每种参数
    for (size_t i = 0; i < testParams.size(); ++i) {
        std::cout << "\n测试参数组合 " << (i + 1) << ":" << std::endl;
        TopoDS_Shape result = loftEngine.PerformOptimizedLoft(profiles, testParams[i]);

        if (!result.IsNull()) {
            // 保存结果
            std::string filename = "optimized_loft_" + std::to_string(i + 1) + ".step";
            STEPControl_Writer writer;
            writer.Transfer(result, STEPControl_AsIs);
            if (writer.Write(filename.c_str()) == IFSelect_RetDone) {
                std::cout << "结果已保存为 " << filename << std::endl;
            }
        }
        else {
            std::cout << "参数组合 " << (i + 1) << " 失败" << std::endl;
        }
    }
}

int main() {
    ParameterStudyExample();
    return 0;
}

结论

本文详细介绍了OpenCASCADE中放样操作的完整实现，从基础用法到高级错误处理策略。通过数学分析、代码实现和参数优化，我们展示了如何处理各种放样失败的情况。关键要点包括：

  1. 轮廓质量至关重要：确保轮廓闭合、无自相交、方向一致
  2. 参数调优很重要：根据轮廓特征选择合适的放样参数
  3. 分层错误处理：从简单修复到复杂替代方案的逐步处理策略
  4. 诊断工具必不可少：详细的诊断信息有助于快速定位问题

通过本文提供的完整代码框架，开发者可以构建健壮的放样功能，有效处理各种边界情况，提高几何建模的可靠性和效率。

OpenCASCADE开发指南＜三＞：OCC 基础类概述
欧特GO
03-13 2827
OpenCASCADE开发指南＜三＞：OCC 基础类概述
OpenCASCADE开发指南＜十三＞：OCCT建模类之BRepOffsetAPI_ThruSections放样体和BRepPrimAPI_MakeSweep扫掠体
欧特GO
05-31 2561
OpenCASCADE开发指南＜十二＞：OCCT建模类之BRepOffsetAPI_ThruSections放样体和BRepPrimAPI_MakeSweep扫掠体详细使用
OpenCASCADE 放样操作完整指南
T20151470的博客
10-14 989
放样（Lofting）是三维CAD建模中的核心操作，它通过一系列截面曲线生成光滑的过渡曲面。在航空航天、汽车设计和船舶制造等领域，放样操作用于创建复杂的流体动力学表面和过渡结构。OpenCASCADE 作为开源的几何建模内核，提供了强大的放样功能。
使用C++和OpenCASCADE进行STL文件处理：从基础到高级应用
T20151470的博客
10-09 386
STL文件有两种格式：ASCII和二进制。ASCII格式可读性强但文件较大，二进制格式文件小但不可读。STL文件的基本组成单元是三角形面片，每个面片由三个顶点和一个法向量组成。OpenCASCADE（Open Computer Aided Design Components Architecture and Development）是一个开源的CAD/CAM/CAE几何建模内核，提供了丰富的几何建模、数据交换和可视化功能。TP1P2P3NTP1​P2​P3​N其中。
OpenCASCADE三维建模：BRepOffsetAPI_ThruSections放样体和BRepPrimAPI_MakeSweep扫掠体
欧特GO
06-03 2601
OpenCASCADE三维建模：BRepOffsetAPI_ThruSections放样体和BRepPrimAPI_MakeSweep扫掠体
OpenCASCADE 点云拟合曲线与曲面：从零实现到工业级应用
T20151470的博客
09-29 875
在现代几何建模与逆向工程中，点云数据的处理是构建精确 CAD 模型的关键环节。OpenCASCADE Technology（OCCT）作为一款功能强大的开源几何建模内核，提供了从离散点集拟合出光滑 B-Spline 曲线与曲面的能力。本文以 OCCT 7.9.0 为背景，结合 Windows 11 + Visual Studio 2022 开发环境，深入剖析与的使用方法，解决新版 API 变更带来的兼容性问题，并提供可独立运行的完整代码示例。
C++与Open CASCADE中的STEP格式处理：从基础到高级实践
T20151470的博客
10-01 1158
Open CASCADE Technology（OCCT）作为开源几何内核，提供了完整的STEP处理能力，其核心类包括STEPControl_Reader用于读取STEP文件，STEPControl_Writer用于写入STEP文件，以及更高级的XCAF框架用于处理产品结构和元数据。通过深入理解STEP格式的数学基础和OCCT的实现机制，开发者可以构建出高效可靠的CAD数据交换解决方案。本文提供的代码示例涵盖了STEP处理的主要场景，每个示例都是独立可运行的，展示了OCCT在不同应用场景下的最佳实践。
PythonOCC 7.9.0 基础使用指南：从入门到几何操作（持续完善更新阶段）
weixin_43147893的博客
07-02 720
本文介绍了PythonOCC 7.9.0的基础使用方法，这是一个基于OpenCASCADE的开源3D CAD/CAE开发库。文章首先讲解了环境安装方法，推荐使用conda创建虚拟环境并安装pythonocc-core。接着详细展示了基础可视化流程，包括创建立方体等基本几何体并显示的方法。此外还介绍了布尔运算、几何变换等常用操作，以及模型导出/导入、几何测量等高级功能。最后通过一个完整的机械零件创建案例，演示了PythonOCC的实际应用。文中还提供了显示优化、交互操作等实用技巧以及官方文档等学习资源推荐，帮
opencascade BRepTools::Read写到string内 BRepTools::Write
汤圆
02-26 655
【代码】opencascade BRepTools::Read写到string内 BRepTools::Write。
OpenCASCADE模型数据管理实战：从文件操作到数据交换的秘密武器
[OpenCASCADE模型数据管理实战：从文件操作到数据交换的秘密武器](http://feaforall.com/wp-content/uploads/2017/07/IGES-CAD-format-file-example-1024x341.png) # 摘要 OpenCASCADE是一个功能强大的开源软件开发...
STM32G474单片机开发入门(十九)Cordic 三角函数协处理器详解及实战
光子物联
10-20 604
本文介绍了STM32G474RET6的Cordic 三角函数协处理器，很方便计算Sin，Cos等三角函数，减少CPU干预，适合电机控制等场景。
每日一个C语言知识：C 位域
最新发布
一念的博客
10-22 305
位域允许我们在结构体中定义成员变量占用的位数，而不是完整的字节。这让我们能够更精细地控制内存使用，特别适合存储只需要少量位就能表示的标志位或小范围数值。特性描述节省内存主要优势，特别适合嵌入式系统语法类型 成员名 : 位数;取值范围受位数限制（n位无符号：0到2ⁿ-1，n位有符号：-2ⁿ⁻¹到2ⁿ⁻¹-1）限制不能取地址，不能创建数组，布局依赖编译器应用场景标志位、协议头部、硬件寄存器映射、权限控制位域是C语言中优化内存使用的强大工具，但在需要跨平台或精确控制位布局时，位运算可能是更好的选择。
c回顾 05
im_AMBER的博客
10-19 875
C 库函数 – strlen() | 菜鸟教程。
C语言趣味小游戏----扫雷游戏
2502_93282244的博客
10-20 2129
当然上面的数组还可以优化一下，上面是只能存放11个字符，这样的棋盘大小就是11*11的规模，但是当我们需要更大的棋盘的时候，我们只能将11更改，然后才能实现更大的棋盘规模，这样显的非常麻烦，每换一次模式，我们就要改这个数组，于是我们有一个方法可以避免这样麻烦，就是设置参数，将棋盘的行与列分别用row 与 col 来进行传参设置，这样需要什么就要什么，非常的方便。将9*9棋盘的雷信息放到11*11棋盘里面去，加'0'是转换为雷的个数，1 2 3 4这样的，之前那是ASCOLL值的数字。
[C++] --- 程序性能分析，程序瓶颈定位
M2嵌入式
10-17 713
gperftools（Google Performance Tools）是一套由 Google 开发的性能分析工具集，主要用于 C/C++ 程序的性能诊断和优化，包含多个实用工具，覆盖内存管理、CPU 性能分析、堆内存检测等场景。1. CPU Profiler（CPU 性能分析器）功能：定位程序中 CPU 消耗较高的函数（热点函数），生成函数调用关系和耗时统计。特点：基于采样（默认每 10ms 采样一次调用栈），对程序运行干扰小；支持多线程程序，能区分不同线程的 CPU 消耗；
【经典书籍】C++ Primer 第10到12章精华讲解
chenningpocom的博客
10-19 495
11.1.1 什么是关联容器关联容器（Associative Containers）是C++标准库提供的另一种类型的容器，它们存储键值对（key-value pairs），并根据键（key）进行排序和快速查找。与顺序容器（如vectorlist）不同，关联容器中的元素是按照键的顺序自动排序的，这使得查找操作更加高效。主要特点基于键的排序：元素根据键自动排序，通常使用红黑树（Red-Black Tree）实现，保证有序性。快速查找：通过键快速查找对应的值，时间复杂度通常为O(log n)。唯一性或多重性。
vector容器及其实现
2301_80658289的博客
10-22 170
reserve resize 插入接口和删除接口 可以存放内置类型和自定义类型 具体实现
C++动态链接库（Dynamic-Link-Library，dll）基础使用（构建动态库，链接动态库）指南
Fantasy4040的博客
10-22 441
基于C++动态链接库的一些概念讲解以及使用指南，包括但不限于如何构建动态库，如何链接动态库
C语言——关机小程序（有system()和strcmp()函数的知识点）
2402_89218457的博客
10-20 612
知识点学习： 1、cmd中进行系统的关机和取消关机（Windows的） shutdown -s -t 60 和 shutdown -a 2、在C语言程序中通过调用系统函数system()来进行关机和取消关机 system("shutdown -s -t 60"); 和 system("shutdown -a"); 3、学习字符比较函数strcmp() 关机小程序的代码练习题
评论
添加红包

请填写红包祝福语或标题

个

红包个数最小为10个

元

红包金额最低5元

当前余额3.43元 前往充值 >
需支付：10.00元
成就一亿技术人!
领取后你会自动成为博主和红包主的粉丝 规则
hope_wisdom
发出的红包
实付元
使用余额支付
点击重新获取
扫码支付
钱包余额 0

抵扣说明：

1.余额是钱包充值的虚拟货币，按照1:1的比例进行支付金额的抵扣。
2.余额无法直接购买下载，可以购买VIP、付费专栏及课程。

余额充值
