LCD液晶显示模块的分类，三种类型的介绍

lcd模块是LCD显示模组，是指将LCD驱动器和玻璃集成到一起的LCD显示产品，它提供给用户一个标准的LCD显示驱动接口（有4位、8位和VGA等不同类型），方便用户按照接口要求进行操作，以便于来控制LCD的正确显示。LCD液晶显示模块根据LCD液晶屏显示内容的不同，液晶显示模块大致可以分为以下3种类型。

1、字符液晶模块

字符液晶模块是由专用的行、列驱动器和点阵字符液晶显示器件、控制器及必要的连接件、结构件装配而成的。因为具有字符发生器，所以其显示容量大且功能多。一般该种模块可以显示8位1行，或16位1行以上的字符是它的基本操作。这种模块的点阵排列是由5×7、5×8或5×11的一组组像素点阵排列组成的。由于每组为1位，每位间有一点的间隔，每行间也有一行的间隔，因此不能显示图形；

一般在模块控制、驱动器内具有已经固化好的192个字符字模的字符库CGROM，还具有让用户自定义建立专用字符的随机存储器CGRAM，允许用户建立8个5×8点阵的字符。

2、点阵图形液晶模块

点阵图形液晶模块也是点阵模块的一种，其特点是点阵像素连续排列，行和列在排布中均没有空隔。因此可以显示连续且完整的图形。由于X-Y矩阵像素的构成，所以不仅可以显示图形，还可以显示字符；

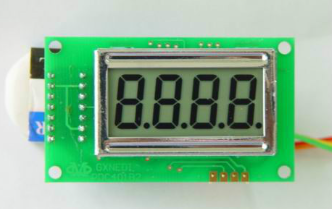

3、段式显示液晶模块

数显液晶模块是一种由段型液晶显示器件与专用的集成电路组装成一体的功能部件，只能显示一些标识符号及数字。段型液晶显示器件大多应用在一些体型较小，便于携带的设备上。由于那些设备体型较小，所以尽可能不将显示部分设计成单独的部件，即使一些应用领域需要单独的显示组件，那么也应该使其除具有显示功能外，还应具有一些信息接收、处理、存储传递等功能，因为它们具有某种通用的、特定的功能，而受市场的青睐。
