硬密封蝶阀的主要结构部件

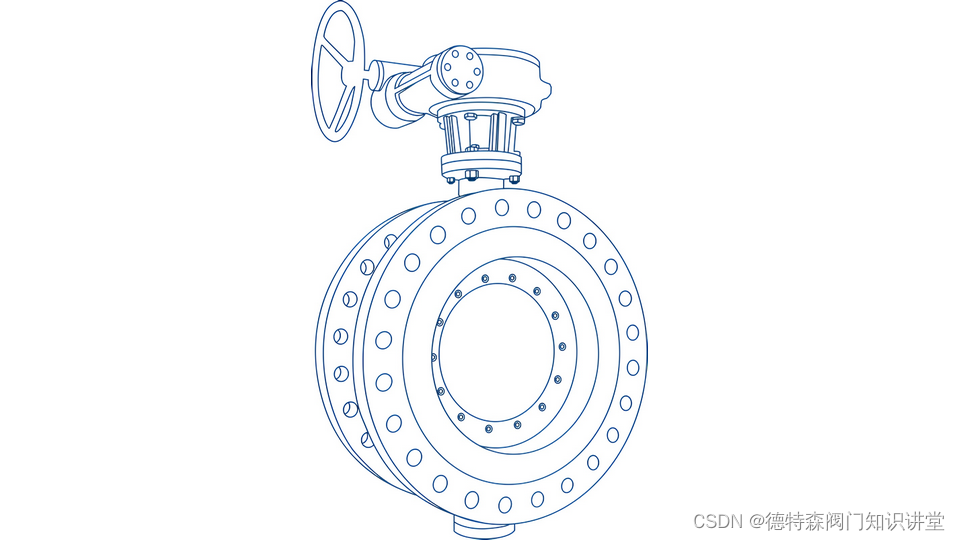

硬密封蝶阀结构详解

百家号/

硬密封蝶阀是一种用于流体控制的阀门，它采用铸钢或铸铁的阀体，内部安装密封材料，通过旋转操作实现对流体的开关控制。硬密封蝶阀结构的主要部件包括阀体、阀座、阀轴、盘片、密封圈等。

一、阀体：

硬密封蝶阀的阀体大多数采用铸铁或铸钢，外观呈圆形或椭圆形，内部开有一条通道用于流体通过。阀体表面通常喷涂抗腐蚀漆，以提高其耐腐蚀性能。

二、阀座：

硬密封蝶阀的阀座安装在阀体内部，通常分为单向密封和双向密封两种形式。阀座中心部位镶嵌有密封材料，能够有效防止流体泄漏。

三、阀轴：

硬密封蝶阀的阀轴通常采用不锈钢材料制作，安装在阀盘中心，通过旋转操作来控制阀门的开关。阀轴两端用轴承支撑，以增强阀门的耐磨性能。

四、盘片：

盘片是硬密封蝶阀的主要控制部件，由阀轴带动旋转来实现对流体的调节。盘片通常采用铸钢或铸铁制造，可以根据需要进行加强钢板、涂硬质合金等工艺处理。

五、密封圈：

密封圈是硬密封蝶阀中的重要部件，用于防止流体泄漏。密封圈一般采用氟橡胶、EPDM等耐腐蚀材料制作，具有较好的密封性能。

以上是硬密封蝶阀的主要结构部件，通过这些部件的协作作用，硬密封蝶阀能够实现对流体的精确控制，并保证其不泄漏、不污染的特性。
