⛄一、跳频通信系统简介

跳频是最常用的扩频方式之一，其工作原理是指收发双方传输信号的载波频率按照预定规律进行离散变化的通信方式，也就是说，通信中使用的载波频率受伪随机变化码的控制而随机跳变。从通信技术的实现方式来说，“跳频”是一种用码序列进行多频频移键控的通信方式，也是一种码控载频跳变的通信系统。采用跳频技术是为了确保通信的秘密性和抗干扰性。与定频通信相比，跳频通信比较隐蔽也难以被截获。只要对方不清楚载频跳变的规律，就很难截获我方的通信内容。同时，跳频通信也具有良好的抗干扰能力，即使有部分频点被干扰，仍能在其他未被干扰的频点上进行正常的通信。由于跳频通信系统是瞬时窄带系统，它易于与其他的窄带通信系统兼容，也就是说，跳频电台可以与常规的窄带电台互通，有利于设备的更新。

跳频通信是一种先进的无线通信技术，具有强大的抗干扰和保密性能，已经被广泛应用于军事、民用和商业等领域。本文将介绍跳频通信的原理、性能优势以及应用领域。

1 跳频通信的原理
跳频通信是一种频率分集技术，其原理是将数据信号按照一定的规律在不同的频率间跳跃传输，以达到抗干扰和保密的目的。跳频通信系统由跳频发射机、跳频接收机和跳频序列生成器组成。跳频发射机将数据信号按照跳频序列生成器生成的跳频序列进行频率调制，然后在不同的频率上进行传输。跳频序列生成器是跳频通信系统中的关键组成部分，它能够生成一段独特的跳频序列，并将其发送给跳频发射机和跳频接收机。跳频接收机在接收到跳频信号后，需要对信号进行解调和频率识别，然后将其还原成原始的数据信号。跳频接收机需要使用与跳频发射机相同的跳频序列生成器来生成相同的跳频序列，以便正确地解调和还原数据信号。

2 跳频通信的性能优势
跳频通信具有以下性能优势：

2.1 抗干扰能力强
跳频通信的频率跳跃特性使其具有强大的抗干扰能力。当信号受到干扰时，跳频信号会在不同的频率上跳跃，从而使干扰信号在单个频率上的影响被分散到多个频率上，降低了干扰的影响。

2.2 保密性能好
跳频通信采用加密跳频序列，可以防止非法监听和窃听。由于跳频序列是在传输前动态生成的，因此即使敌方获取了跳频序列，也无法解密跳频信号。

2.3 传输可靠性高
跳频通信采用频率分集技术，可以通过在不同的频率上传输数据信号来提高传输可靠性。当某个频率受到干扰时，跳频信号可以在其他频率上继续传输数据。

2.4 抗多径衰落能力强
跳频通信采用频率跳跃技术，可以使信号在不同的频率上传输，从而降低了多径衰落对信号的影响，提高了信号的抗干扰能力和传输可靠性。

2.5 适用范围广
跳频通信适用于各种不同的通信环境，包括有线和无线通信环境。它可以应用于军事、民用和商业等领域，如卫星通信、无线电通信、蓝牙通信等。

3 跳频通信误码率性能分析（含误码率信噪比）
跳频通信（Frequency Hopping Spread Spectrum, FHSS）是一种无线通信技术，它通过快速改变载波频率来创建多个独立的数据传输路径，从而提高抗干扰能力和保密性。误码率性能分析在跳频通信中至关重要，因为它衡量了在不同信噪比（Signal-to-Noise Ratio, SNR）条件下，数据传输的可靠程度。

跳频通信的误码率分析主要考虑以下几个因素：
（1）频率选择性衰落：由于跳频，信号可能落在不同频率上，而每个频率受到的噪声可能会不同。这可能导致接收端接收到的信号质量不稳定，影响误码率。
（2）噪声和多径效应：尽管跳频能分散干扰，但高信噪比还是有利于降低误码率。较低的SNR可能导致更多的随机错误。
（3）跳频速率和序列设计：跳频速率过快可能使信号捕获困难，而跳频序列设计不当会影响抗干扰性能。
（4）锁定时间：接收机需要时间锁定到跳变后的正确频率，锁定过程中可能产生暂时的失锁，导致误码。

在具体计算误码率时，通常使用理论模型如香农公式（Shannon-Hartley Theorem），结合信道模型（如瑞利衰落、莱斯衰落等）以及特定的跳频技术参数（如跳频速率、跳频序列的周期等），通过仿真或实验来估计在不同SNR下的误码率性能。

⛄二、部分源代码

%%--------------------------------跳频通信误码率性能分析------------------%%%
%%----------------基带信号BPSK，4个用户-------------------------%%%
%%----基本过程：调制-跳频-信道（白噪声&多用户干扰）-解跳-解调—%%%
clc
close all
clear
%%信噪比变化范围
SNR_arry = 0:3:18;
erro_arry1 = zeros(1,7);
for times = 1:10
erro_arry = ones(1,7);
number1 = 1;
for SNR = 0:3:18
%% 基带数据（4个用户），63比特
sig1 = round(rand(1,63));
sig2 = round(rand(1,63));
sig3 = round(rand(1,63));
sig4 = round(rand(1,63));
signal1 = [];
signal2 = [];
signal3 = [];
signal4 = [];
%用户1信号
for k=1:63
if sig1(1,k) == 0
sig =- ones(1, 120);
else
sig = ones(1,120);
end
signal1 = [signal1 sig];
end

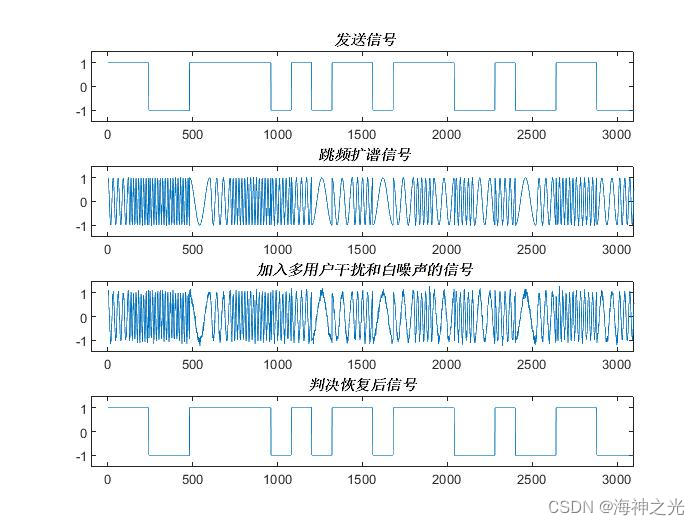

⛄三、运行结果

在这里插入图片描述

⛄四、matlab版本及参考文献

1 matlab版本
2014a

2 参考文献
[1] 聂伟.跳频通信系统的研究与Matlab仿真[J].现代电子技术，2010.

3 备注
简介此部分摘自互联网，仅供参考，若侵权，联系删除
